更改Altium Designer网络标号作用域的技巧

1、原因

在进行多原理图设计时， 不同原理图之间通过Net Label进行连接，而AD默认Net Label（网络标号）作用范围为Automatic，即当Sch中有Sheet Entry（图纸入口）或Port（端口）时，Net Label的作用范围为单张图纸。在设计中，由于存在Port，但要求Net Label作用范围为全局，因此要修改Net Label的作用范围。

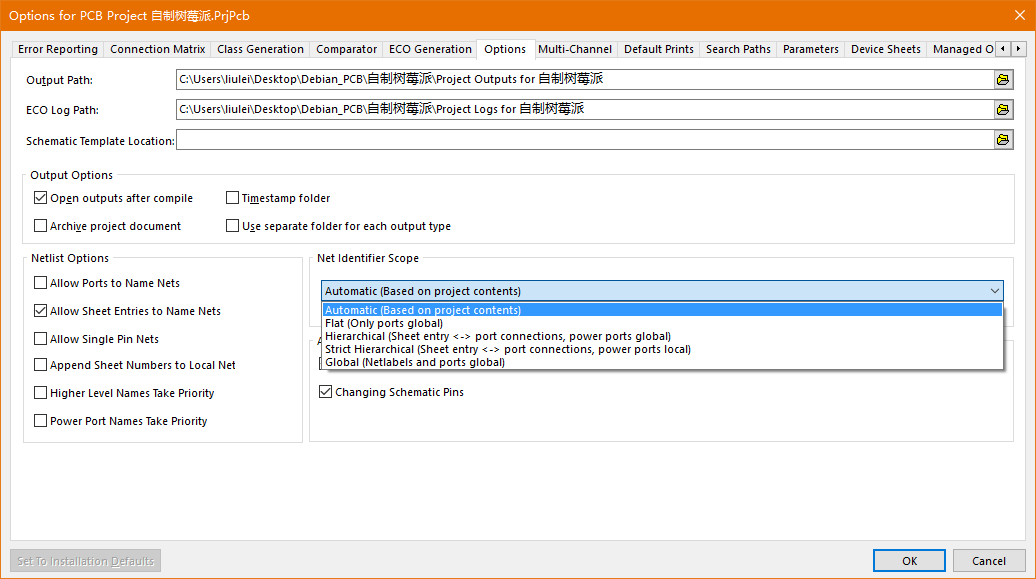

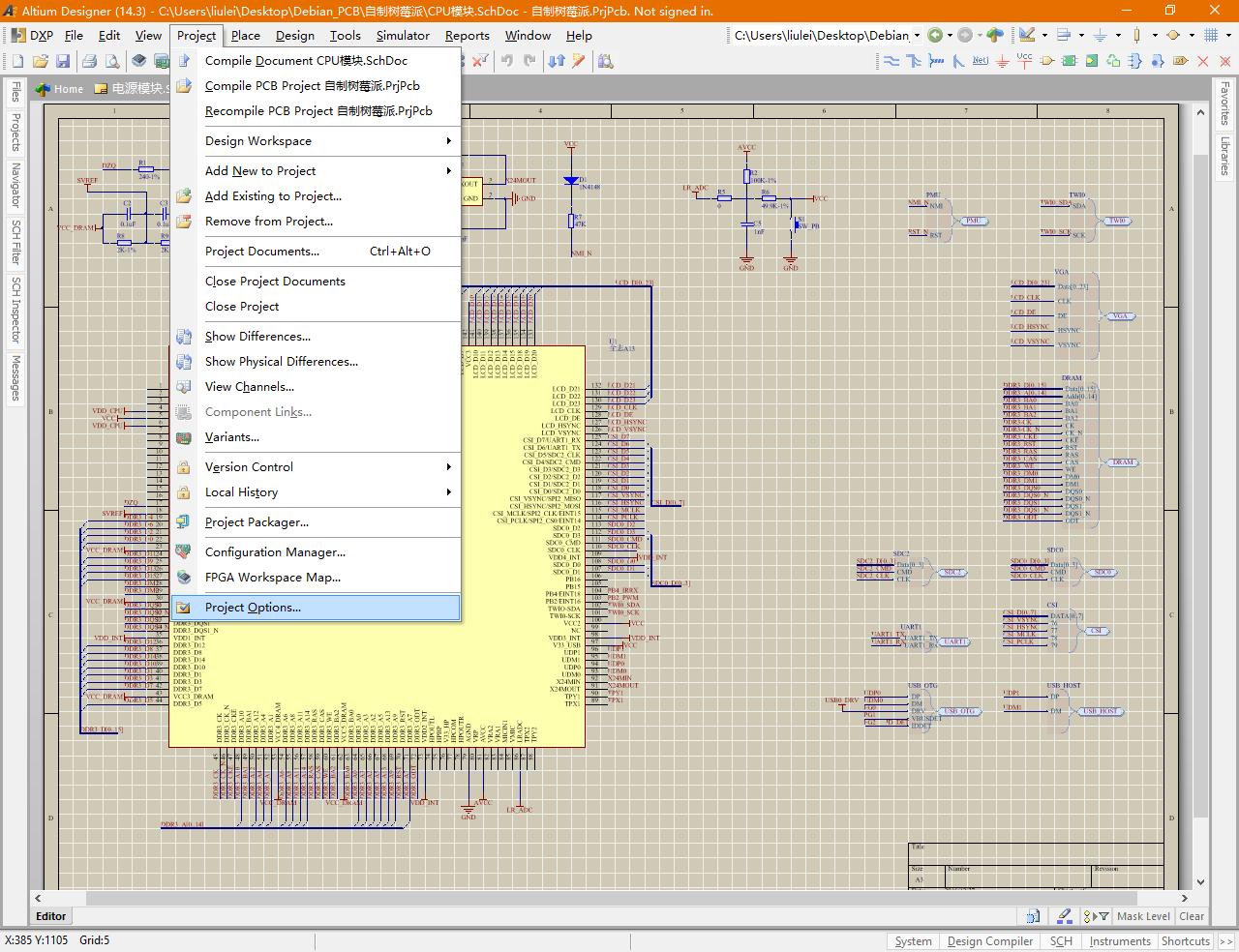

2、设置范围

3、备注

Net Label 的四种作用范围：

“Automatic”是缺省选项，表示系统会检测项目图纸内容，从而自动调整网络标识的范围。检测及自动调整的过程如下：如果原理图里有Sheet Entry标识，则网络标识的范围调整为Hierarchical。如果原理图里没有Sheet Entry标识。但是有Port标识，则网络标识的范围调整为Flat。如果原理图里既没有Sheet Entry标识，又没有Port标识，则Net Label的范围调整为Global。

“Flat”代表扁平式图纸结构，这种情况下，Net Label的作用范围仍是单张图纸以内。而Port的作用范围扩大到所有图纸，各图纸只要有相同的Port名，就可以发生信号传递。

“Hierarchical”代表层次式结构，这种情况下，Net Label，Port的作用范围是单张图纸以内。当然，Port可以与上层的Sheet Entry连接，以纵向方式在图纸之间传递信号。

“Global”是最开放的连接方式，这种情况下，Net Label、Port的作用范围都扩大到所有图纸。各图纸只要有相同的Port或相同的Net Label，就可以发生信号传递。

“Hierarchical”中power ports为全局。“Strict Hierarchical”中power ports为本地（仅在本图纸有效）。
