Altium Designer 15设置距离板边5mm的实用方法

  1. 首先在电脑上运行AD15软件.

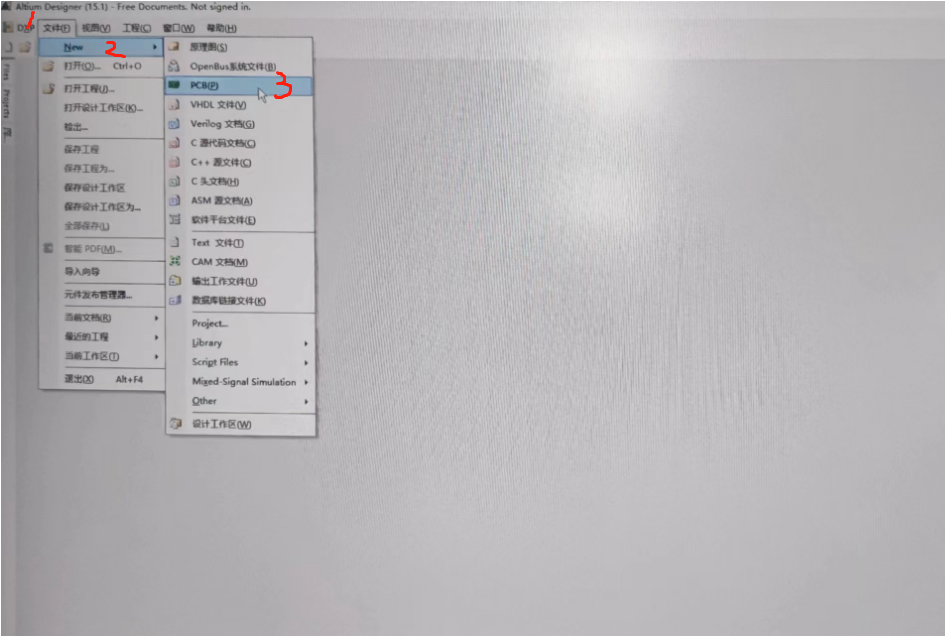

2.新建一个PCB文件。


3.在新建的PCB文件下,鼠标左键单击底部的Keep-out-layer层

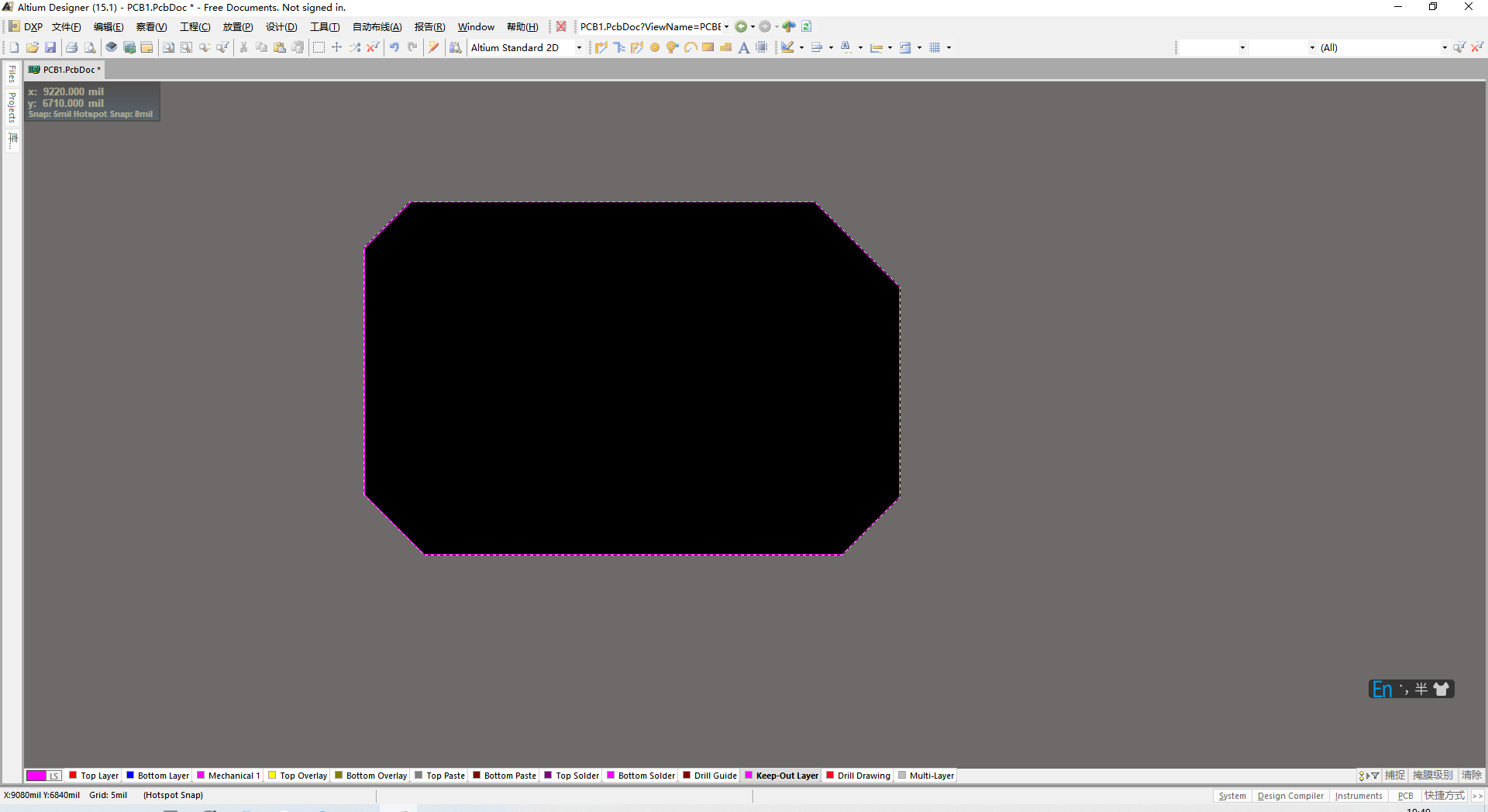

4.在Keep-out-layer层绘制自己想要的板子形状。


5.选中板子外框的其中一条线,再按住TAB键,选中全部的线条(方法不唯一,本篇只介绍这一种)。


6.复制选中的外形,EA(快捷键)特殊粘贴到TOP层。


7.设置好规则,以5mm为例。(按Q是切换单位)设置好后点击确定。

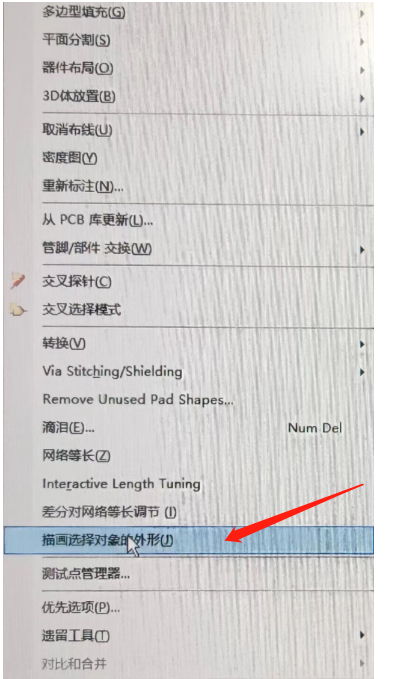

8.按照第5步,复制红色边框,下一步点击“工具”中的描绘选择对象的外形。


9.然后就生成好距离边框5mm的外形了。可以再根据个人需要选择性删除生成的线,或者复制粘贴到丝印层。
