过孔盖油-过孔开窗-过孔塞油
一、via在转换过程中,因设计不标准或是你对转换gerber设置规则不清楚,而导致出问题当你发的是gerber文件那工厂厂家则无法分出那些是过孔那些是插键孔,则唯一能识别的是按文件加工,那有助焊层那就有开窗!争执点:我要的过孔盖油的,你现在给我开窗了,我可能导致短路,那请检查一下你的文件,你出的gerber就是菲林文件,工厂没有办法来检查你的是导电孔还是插键孔,请你检查gerber文件,是不是有助焊层,有的话就开窗,没有的话就盖油。
二、pad跟via用混着用,导致出问题
1.当你的文件是pads或是protel时发给工厂,要求过孔盖油,千万要注意,你要仔细检查一下你的插件孔(pad)是不是也有用了via的,否则你的插件孔上也会上上绿油从而导致不能焊接争执点:插件孔要的肯定是上面要喷锡的,你怎么盖油了,我怎么用,在说这话的时候请你检查文件,用是pad设计还是via设计的!
2.当你的文件是protel或是pads时把文件发给工厂,下单要求是过孔盖油,有很多客户用pad(插件孔)来表示导电孔,从而导致你的导电孔开窗,可能你想要的是过孔盖油,到时候可能争执点就是,我要的就是导电孔盖油,为什么给开窗了呢,那请你检查一下你的文件设计!
华强PCB对此点,再次说明如下,如果你是via就按via处理,如果是pad就按pad处理!因为没人会知道你那是导电孔,那是插件孔,而via跟pad是唯一的标识,请大家清楚!

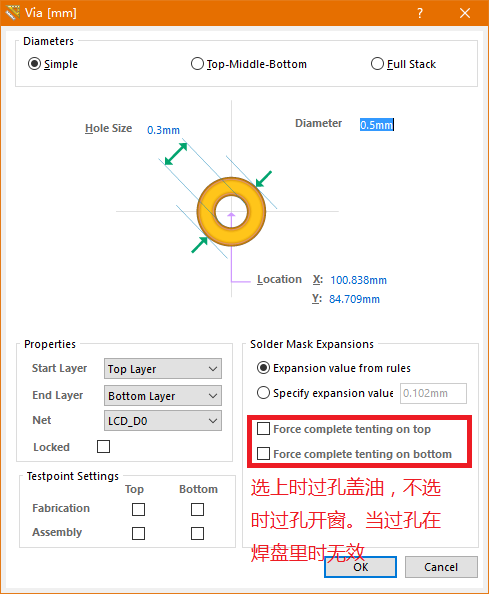

三、如何在protel或是pads设计出过孔盖油!——这在是最标准的做法,如果设计标准了,则一定不会出错!在protel中via属性中有一个tenting选项,如果打上勾,则一定是盖油那么你转出来的就全是盖油了,在pads中,pads转文件是要想过孔(via)盖油方法:在输出soldermask即阻焊层时只要勾选上上solder mask top ——下面的via,代表全部过孔开窗,不勾选即过孔盖油总结一下:pad按pad做,这就是插件孔,via你有两种选择,如果提供原文件,下单时候让你选,如果提供gerber文件,一定要请检查gerber文件是否符合你的要求!
过孔处理的三种形式定义及通用检验标准
1、过孔开窗
定义:开窗了的就是过孔上有锡存在
检验标淮: 过锡炉及手工焊接能非常好的上锡
2、过孔盖油
定义: 只要过孔上没有锡的 其实过孔都是盖了油,(因为反过来,如果没有盖油,则一定会上锡),现为行业用得最多的最成熟工艺
检验标准:过锡炉及手工焊接过孔上不沾锡
过孔发黄现象的发生及原因:
绿油在过孔上,因为绿油是浓稠的液体,过孔的高度高于板面,而过孔中间是空心,液体就会慢慢的往下流,而在烤炉中经过300度的高温,高温会让绿油加快流动,所以这样就会出现过孔发黄的现象,而过孔上的绿油则受丝网,印网版的力度及角度,绿油的浓稠有关,过孔发黄是过孔盖油工艺的一个必然现象!
3、过孔塞油
定义:故名思议,就是过孔里面塞了油,这种工艺是二过孔盖油的一种补充,因为过孔盖油解决不了孔口发黄现象,而过孔塞油就完全解决孔口发黄的问题,这种应用在有bga,否是要求特别高的板子,但成本则非常高,嘉立创暂时没提供过孔塞油工艺!
检验标准:孔口不能出现发黄,不沾锡,必须有绿油在上面,而且不透光
