Altium AD21过孔盖油技巧,确保规则应用无误

如果是将PCB源文件发给加工厂,只需说明过孔盖油,板厂就会帮你完成对应的操作。

但为了避免源文件泄露,会选择Gerber文件,这时候过孔盖油就要自己来做,要不很容易板厂发的板子过孔没有盖油。

一般大家都会选中一个过孔盖油后,查找相似来让全部过孔盖油,但这种方法,焊盘下的过孔也会盖油导致出错,并且,更改板子后容易遗忘再次盖油。

但用规则方式来盖油,就不会出现上面的错误情况。

设计规则实现过孔盖油

AD的规则中,有对焊盘盖油的规则,通过设计规则的约束,就可以一劳永逸,不用每次都手动过孔盖油,也不用担心遗漏出错了。


打开 设计 - 规则

Mask - Solder Mask Expansion

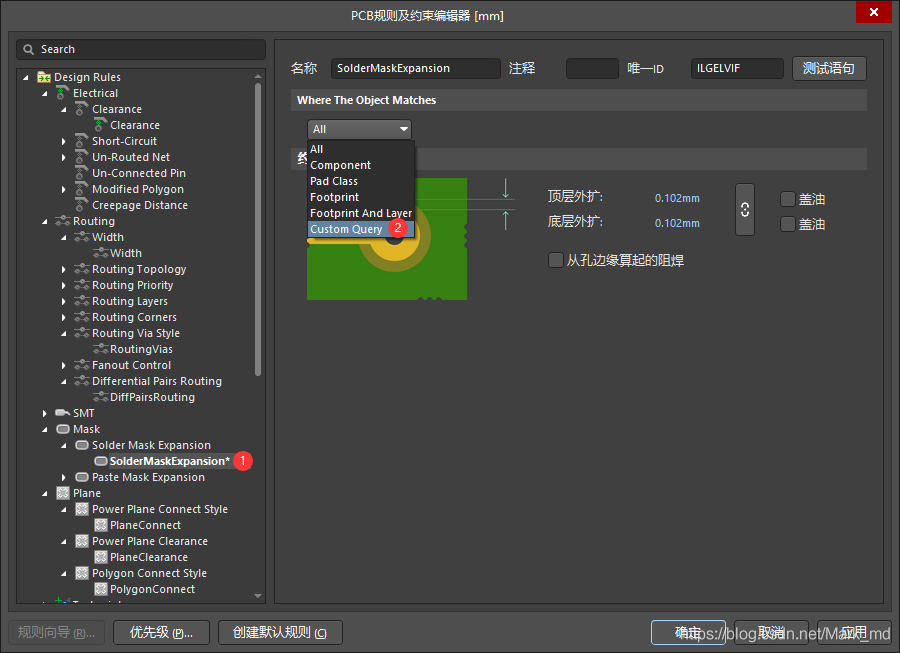

选择 Custom Query

(如果是使用默认ALL,然后勾选两个盖油的对勾,会导致部分元件的焊盘也被阻焊油墨覆盖,造成严重错误。所以要用规则表达式,去约束选择的对象。仅选中过孔Via)(ALL这里不做演示,反正不能直接用ALL,会严重影响Solder层,影响Gerber

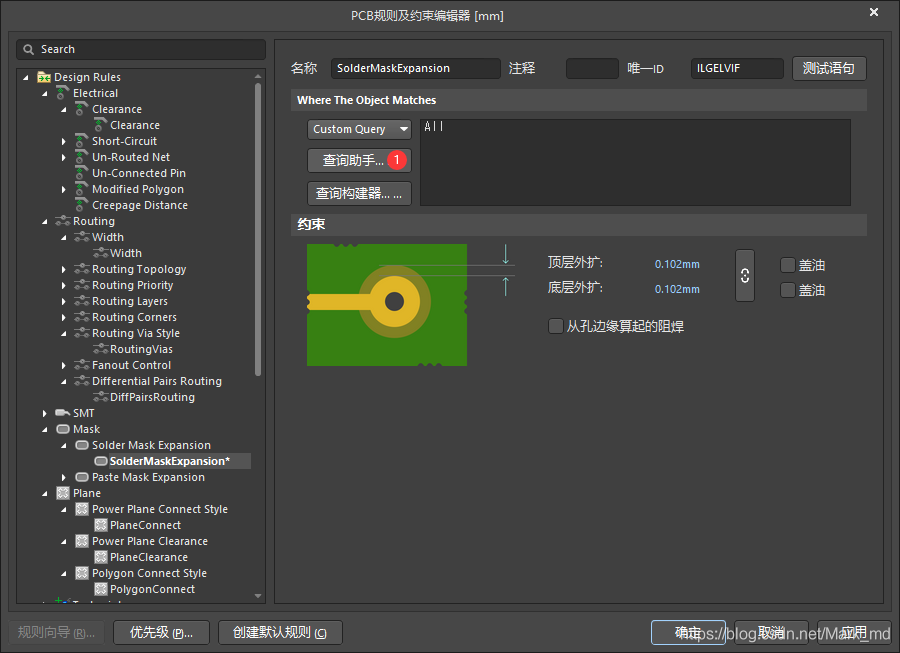

之后点击 查询助手Custom Query


下面开始构建表达式的规则语句。

先将Query对话框中的内容全部删除

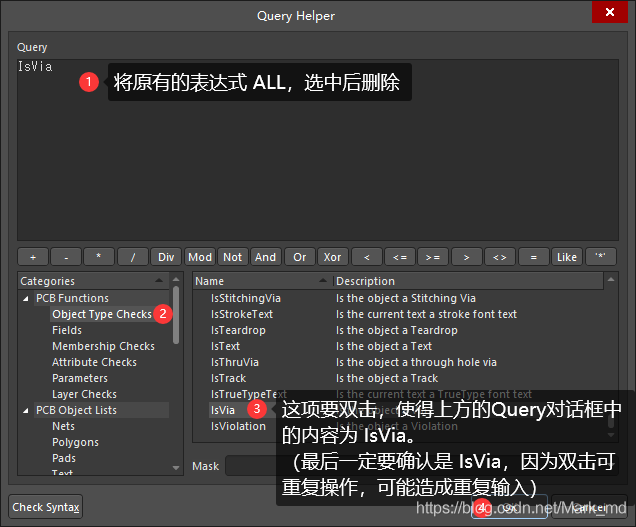

选择左侧的 Object Type Checks,之后在右侧滚动到最下方,找到 IsVia,并双击

最后确认 Query 对话框 中的内容是 IsVia,无误后点击OK

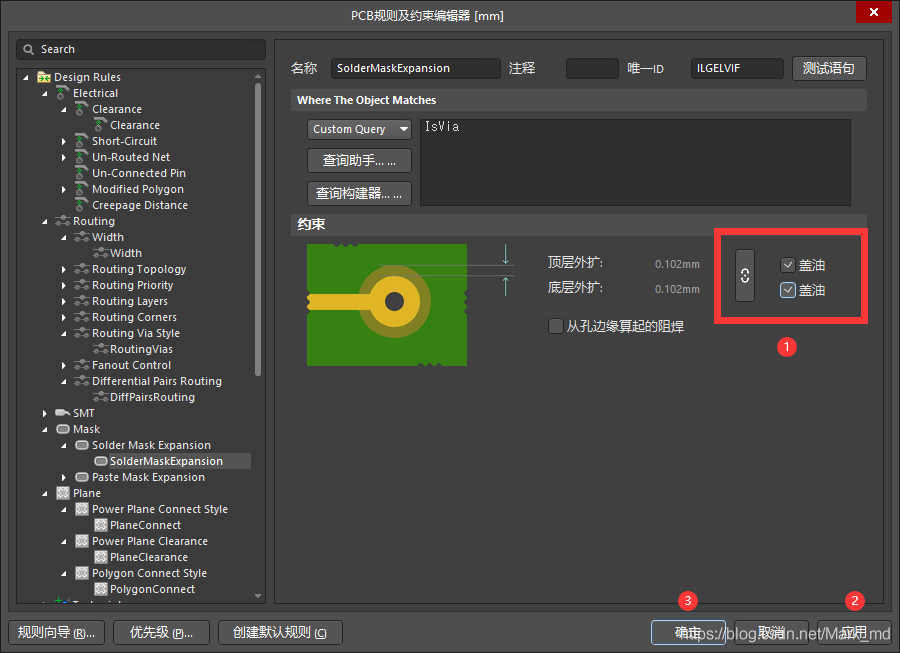

顶层、底层盖油 全部勾选。

应用 - 确定


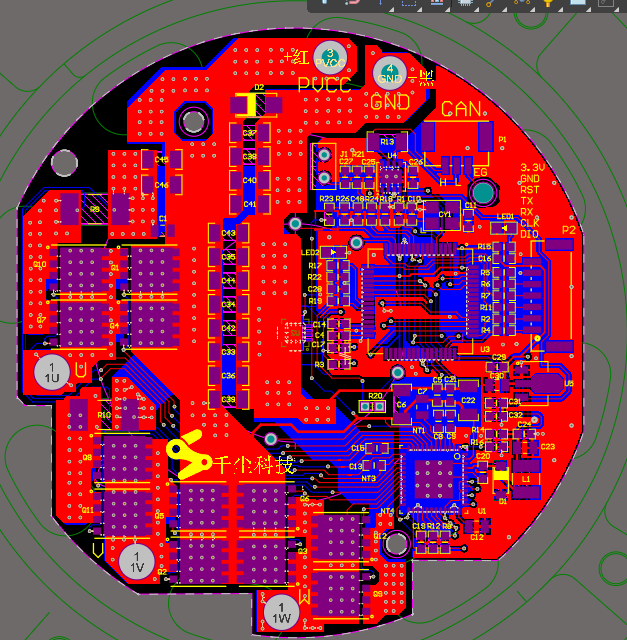

再来观察Solder层,先前在过孔周围的颜色全部消失,过孔全部被阻焊油墨覆盖。


单机键盘数字3可以看到,3D图,确认过孔全部被阻焊油墨覆盖

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
