过孔盖油详解：AD中的设置与应用场景

什么是过孔盖油？AD怎么设置过孔盖油？

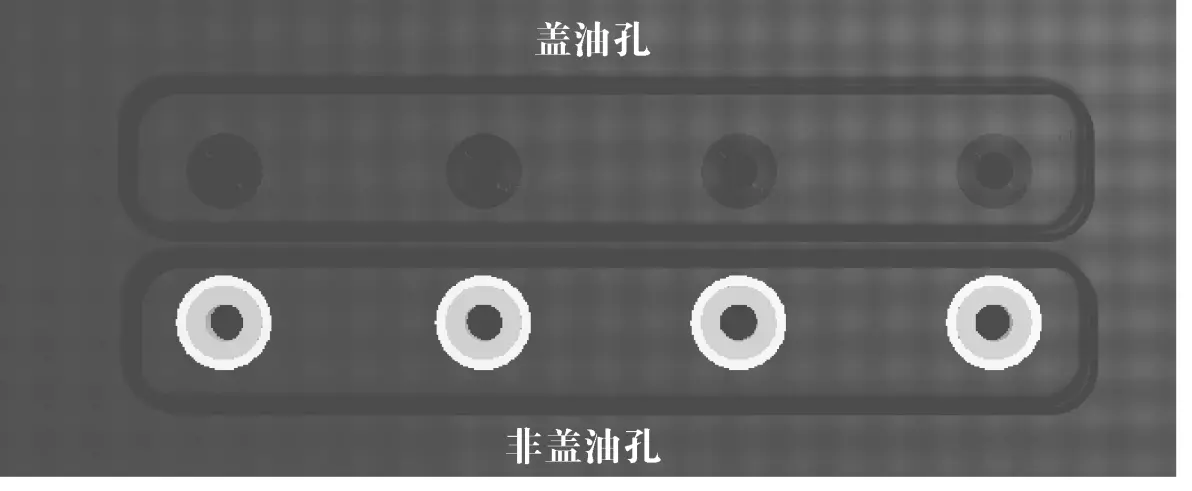

1）过孔盖油是指过孔的Ring环必须保证油墨的厚度，重点管控的是Ring环不接受假性露铜和孔口油墨，如图1所示盖油与非盖油对比图。

 盖油与非盖油

2）双击过孔进入过孔属性设置窗口，如图2所示，勾选“Force Complete Tenting On Top”与“Force Complete Tenting On Bottom”，即可完成盖油设置，可以锁中所有过孔，全局操作勾选盖油选项。

过孔盖油属性设置
