盲埋孔应用:Altium Designer 19高版本钻孔放置

Altium Designer 19高版本盲埋孔的钻孔放置

19高版本的高版本的钻孔对盲埋孔Drill pair 的设置改成了我们的Definition。

盲埋孔如何放置呢?看小编的具体操作。

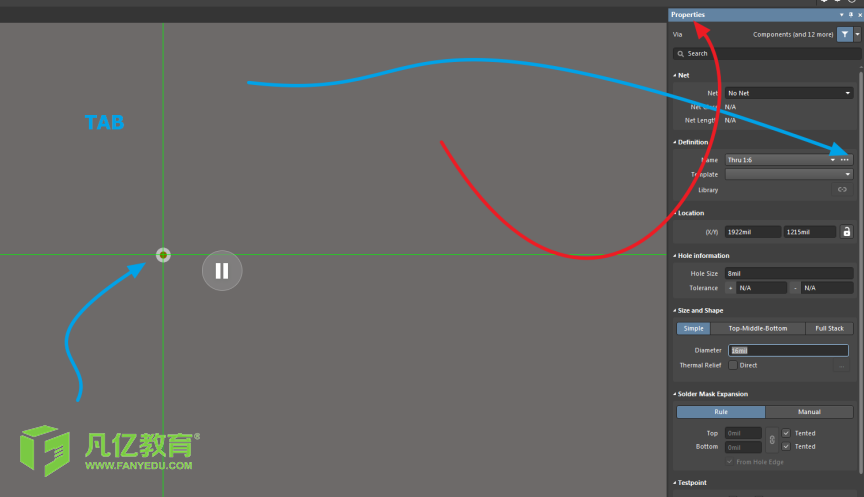

首先我们放置我们的过孔,然后点击我们的过孔,按住tab按键。

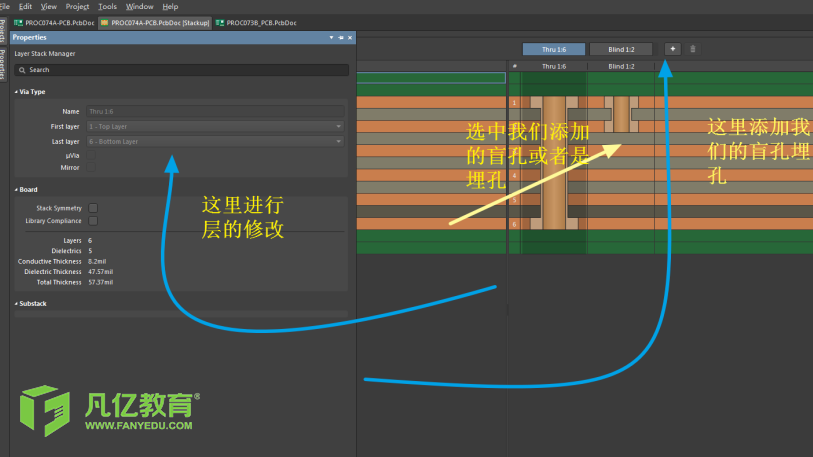

我们看到这个界面,我们点击definetion 这一栏,在ad19当中different drill 发生了改变,我们使用了我们的definetion 这一栏来替代。

我们点击。。。。。。这一栏,然后弹出我们这一栏。

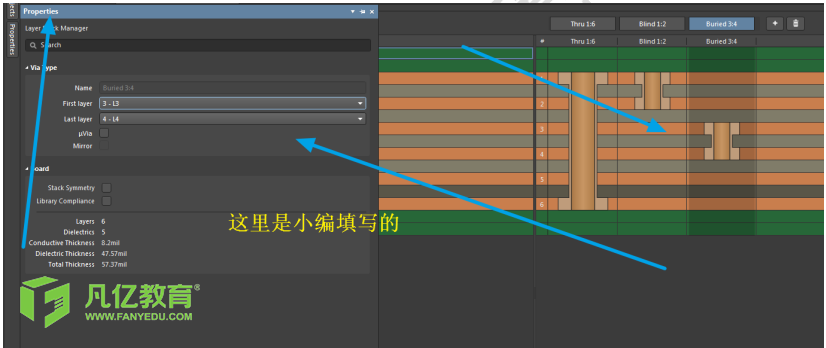

然后我们看下我填写的埋孔。


然后,最最最最最重要的事情,保存我们的这个页面,新版的钻孔设计页面需要保存,这是它的新版的一个设计软件的思路。


然后我们保存完成之后,我们回到我们的PCB界面,我们放置一个过孔,然后tab一下。


这里就可以进行我们的过孔更换,如果想大量的使用,推荐智能粘贴。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
