DXF&DWG文件导入Altium时遇到“Some entities were discarded”的解决办法

AutoCAD版本：AutoCAD2018

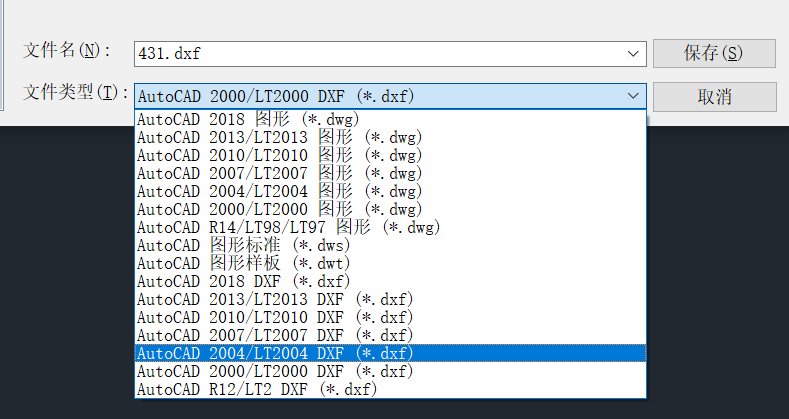

1、用AutoCAD打开dwg文件，另存为AutoCAD2004DXF。如图所示。

一定要存为低版本的dxf，存成高版本，在Protel99SE导入时，会报错。

2、在Altium里新建一个PCB，导入dx文件。导入时注意参数的选择。

确定，即完成了导入操作。

导入操作可能会碰到以下两个问题：

1、导入后没有任何提示，但是查看导入后的图形，发现某些弧线（曲线）错位，偏离了原来的位置。

某些在导入后提示丢失entity的图形，如果将其转换成了块，再导入到Altium时，会出现上述现象。

2、提示Some entities were discarded during import，导入后发现会丢失某些线段，最为常见的是丢失圆弧或者曲线。

碰到以上两个问题，都需要对DWG文件进行处理。

一种比较笨的方法就是：

在曲线所在的层，重新绘制一次该曲线，这样在导入到Protel99SE时，即使提示“Some entities were discarded during import”，丢失的也是原本的曲线，新绘制的曲线还是被正常导入了，得到的就是一个完整的图形。

在曲线比较少的情况下，这个方法倒是可以考虑。但是一旦多了，这种方法效率太低。以下讲述的是另一种方法。

操作步骤：

1、将需要导入的图形打散。

点工具栏图标或输入命令explode

此步操作有可能没有任何作用，为保险起见，还是做一下比较好。

2、将曲线转换成多段线。①输入命令flatten

②选中要转换的曲线（可选中多条）

③按下空格或者回车键，输入no，再按下空格或者回车键

④按上述步骤操作后，曲线就转换成多段线了

3、将DWG文件另存为AutoCADR12/LT2DXF注：flatten是扩展指令，需事先安装AutoCADExpress Tools。该软件在安装包里有。如下图所示。
