Altium Designer走差分线出现网格的解决方案

Altium Designer走差分线出现网格是什么原因?

答:如图1所示,在AD软件中走差分线出现网格主要是差分线的未耦合长度没有满足差分规则所导致的,未耦合长度指的是差分线中不满足差分间距的长度。

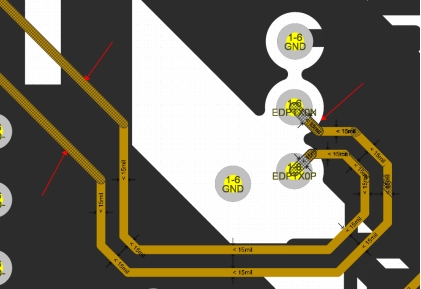

图 1 差分走线出现网格走线

当出现这种错误时,首先打开规则管理器查看规则所设置的未耦合长度为多少,如图2所示。因为在走差分时首尾两端或者在差分线进行打孔换层时是有一段差分线允许不满足耦合间距的,但这个长度不能过长,推荐设置为50mil,如图2所示。

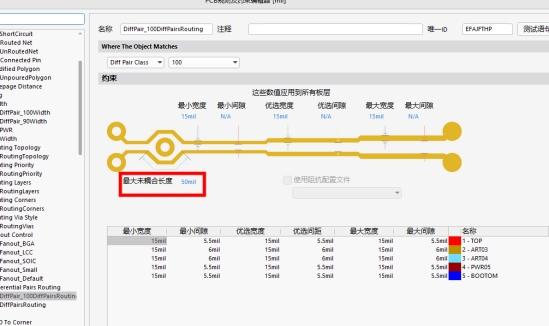

图2 差分耦合长度设置

若检查规则之后,发现差分线未耦合长度大于所设置的规则值或者差分线中间部分出现网格报错,此时都需要调整差分线或重新进行差分走线,以满足差分规则。
