Altium Designer差分走线设计技巧

差分走线在高频信号传输及信号采样中经常用到，由于要求等长且紧密的走线，如果两条线分开画，那么很容易出现偏差。其实PCB设计软件都带有差分走线功能，使得只需要设计简单的规则即可完成一对差分线的可靠走线。这里分享利用Altium Designer 13进行差分走线的操作，希望对需要的朋友有帮助。

工具/原料

Altium Designer 13

方法/步骤

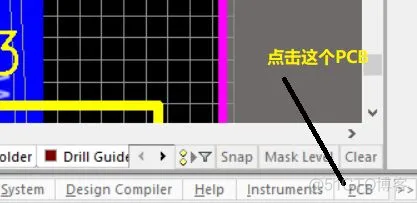

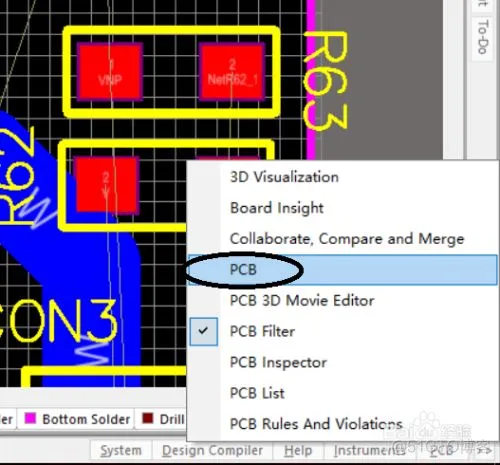

打开一个PCB文件，点击右下角的“PCB”，在弹出的列表中勾选“PCB”项目。

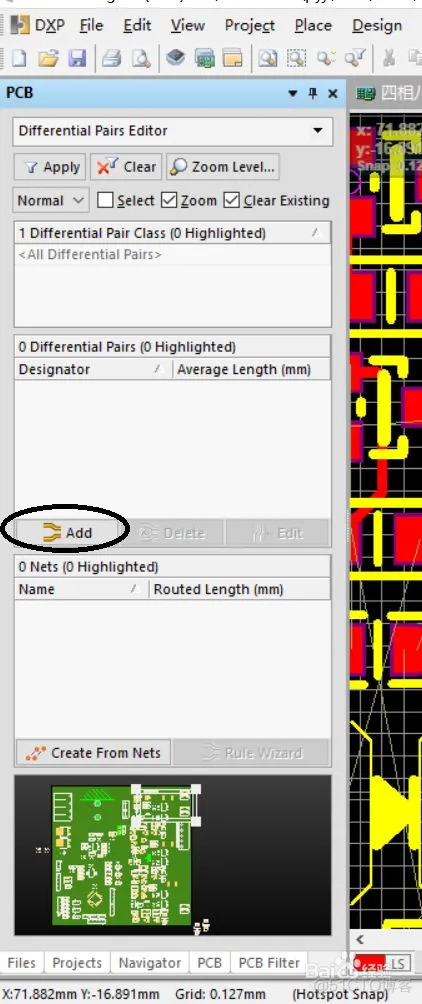

勾选“PCB”后，会在软件的左侧出现一个PCB的区块，找到“Differential Piars”，在下面有一个“Add”按钮，按钮上有两条对称走线，点击即可添加新的差分走线规则。

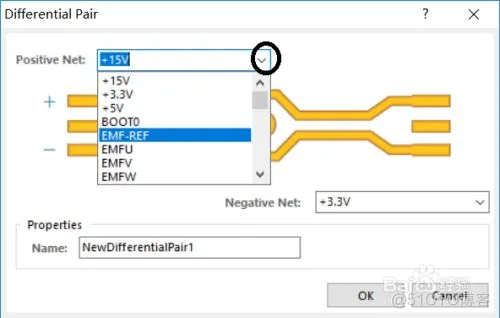

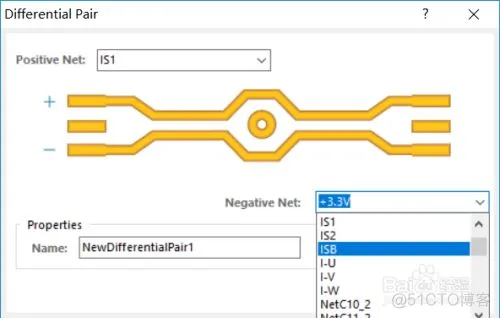

在弹出的“Differential Pair”对话框分别选择需要进行差分走线的网络，“Positive Net”即阳极网络，“Negative Net”为阴极网络。

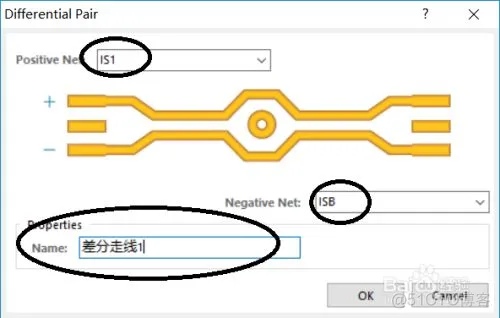

选择好差分走线的两个网络后，可以在Properties为这对差分走线对进行命名，比如“差分走线1”，但这个没有也不会影响走线。

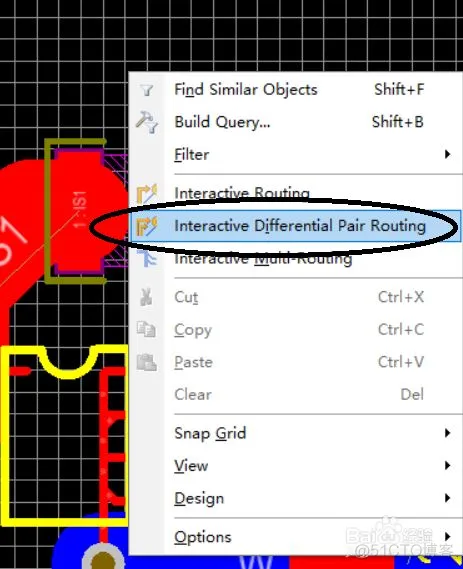

设置完差分走线规则后，可以像正常走线那样，在PCB对应层点击鼠标右键，然后选择“Interactive Differential Pair Routing”。

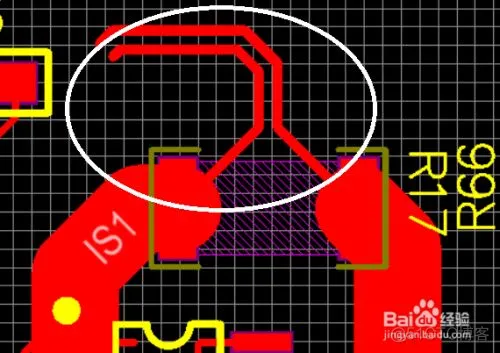

用软件自带的差分走线功能走出来的线要齐整很多，这大大减少了计算线长的工作量。
