Altium Designer设计PCB时的开槽技巧

Altium Designer设计PCB中如何开槽

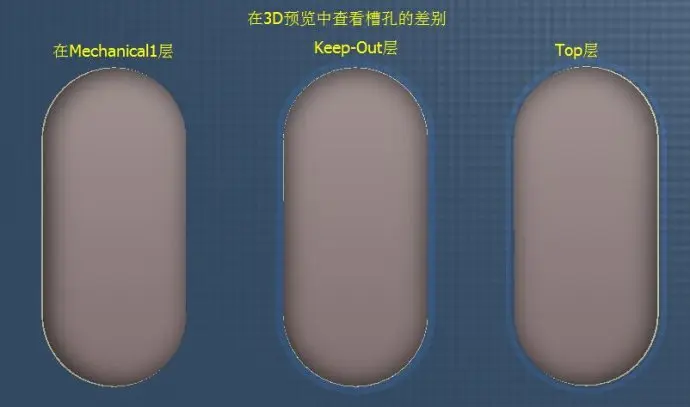

在不同层画槽孔形状实际得到的PCB效果（注意槽孔边缘）

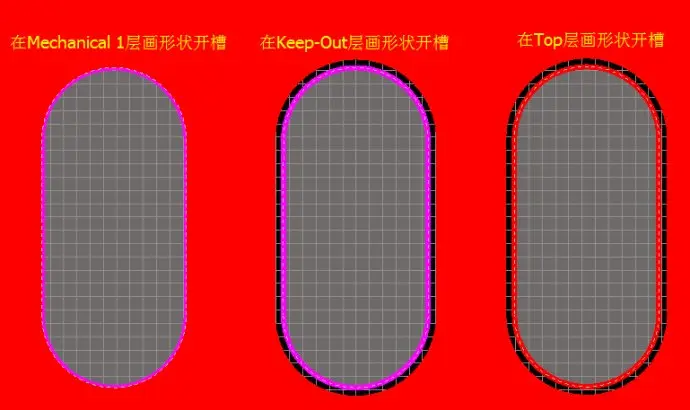

在不同层画槽孔形状进行（注意槽孔边缘）

　　很多坛友问在使用Altium Designer设计PCB时，想在板子上开一个槽或者挖一个孔该如何操作，是使用Keep-Out层还是Mechanical层，今天在这里一并回答，这两种在实际操作中都有人用（而且大有人用），但是两种都不规范，存在隐患。正确的做法是使用“板子切割”（board cutout）方法。

　　具体方法就是在任意一个层上画出需要挖槽孔的形状，然后选择这个形状的所有线条，选择Tools-->Convert-->Create Board Cutout from Selected Primitives。这样就完成一个真正的挖孔开槽操作，可以在3D预览中查看效果。

　　这里说随便哪个层画一个形状都可以，实际情况略有不同。如果画在Keep-Out层的话，会出现覆铜之后槽孔边上没有铜。要想槽孔边上有铜建议使用Mechanical 1层。这点请查看附图体会。
