1. 仅设置Via为全Direct，其他焊盘为Relief

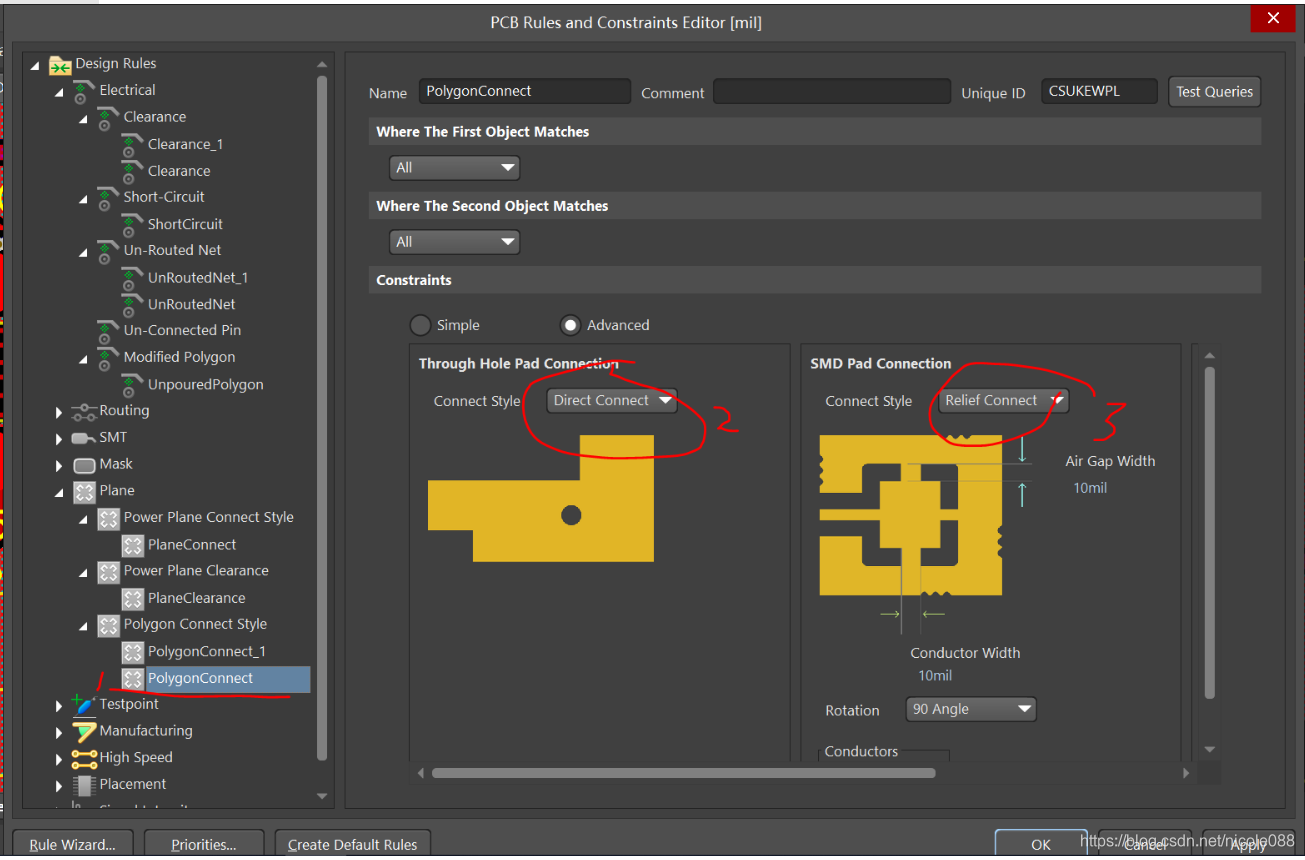

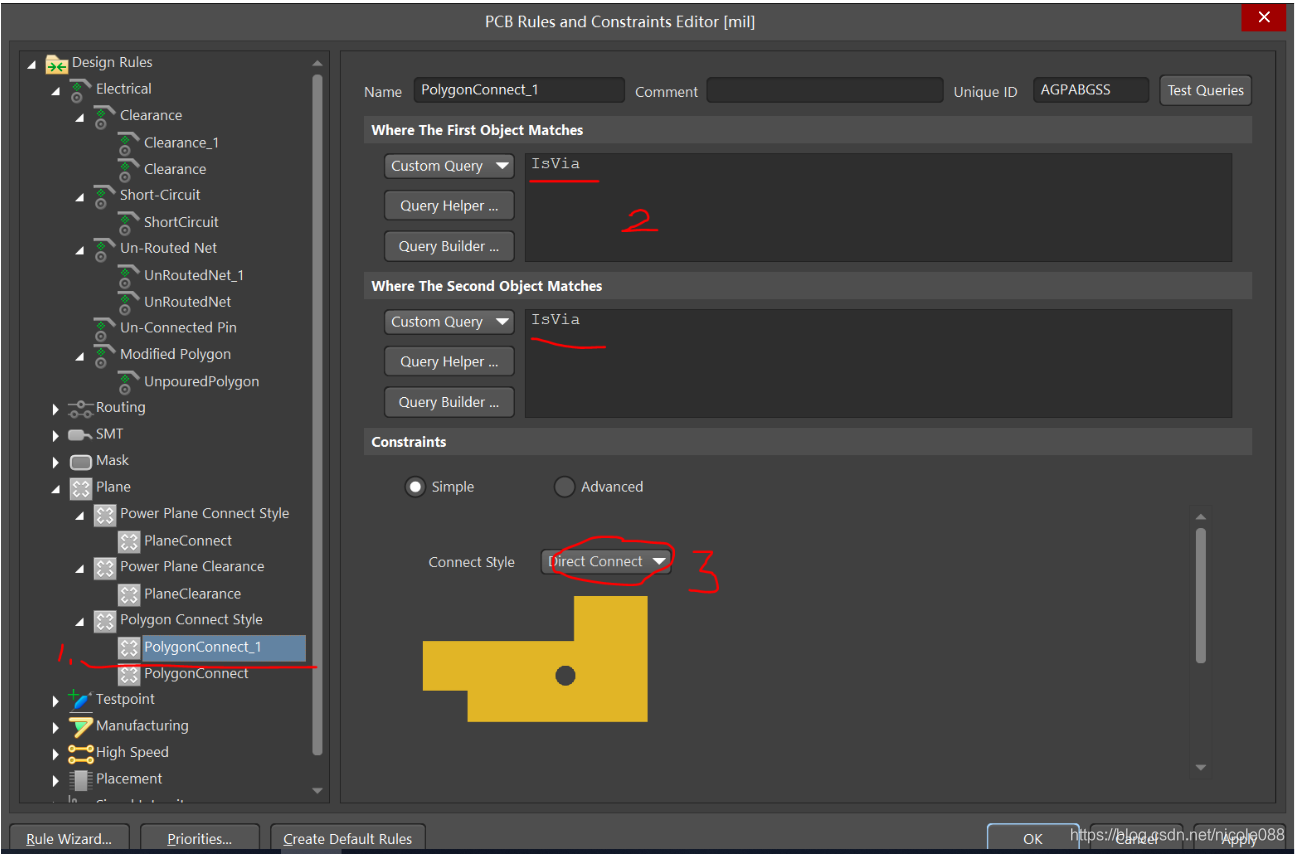

在Design ->Rules… 中设置新建Rules,默认的Name：PolygonConnect_1，如下两张图设置：

2. 覆铜方法

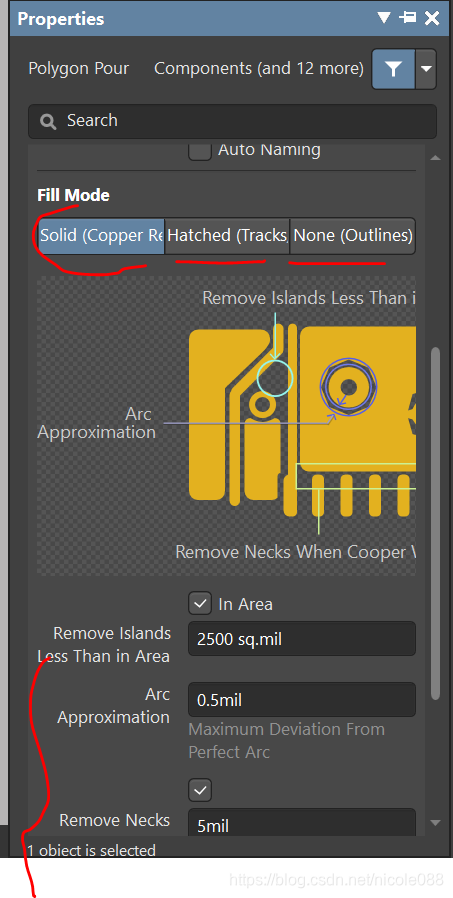

step1. 选择 place->polygon pour 画完要铺的面积后，进行参数设置


   step2.再执行 tools  ->polygon pour->repour selected或者replour all。

3. 边框设计

方法一：导入DXP文件，常用的方法，此处略过

   方法二：使用Keep->Track工具

   step1:

   在keep-out layer   层使用Keep->Track画一个闭合的边框

   step2：

   选中边框，执行 Design->board shape -> define from selected objects.

4. Altium Designer 19 使用技巧 - 原理图器件库标准创建+BOM完整导出

4.1 前言

因为Altium Designer的使用较为灵活，所以我在之前的使用过程中较为随意的设置相关参数，以至于在后期导出BOM文件时要花费一点时间去手动调整BOM 信息 。这也是我排斥AD的一个原因，但是AD的3D功能很强大，在很大程度上可以前期预估结构的设计。处于这种选择的鸡肋，近期花了点时间研究了一下 Altium Designer原理图库设计时的相关参数信息和BOM的导出方法。

4.2 方法步骤

step1: 在设计原理图器件库是我们关注一下几个参数信息

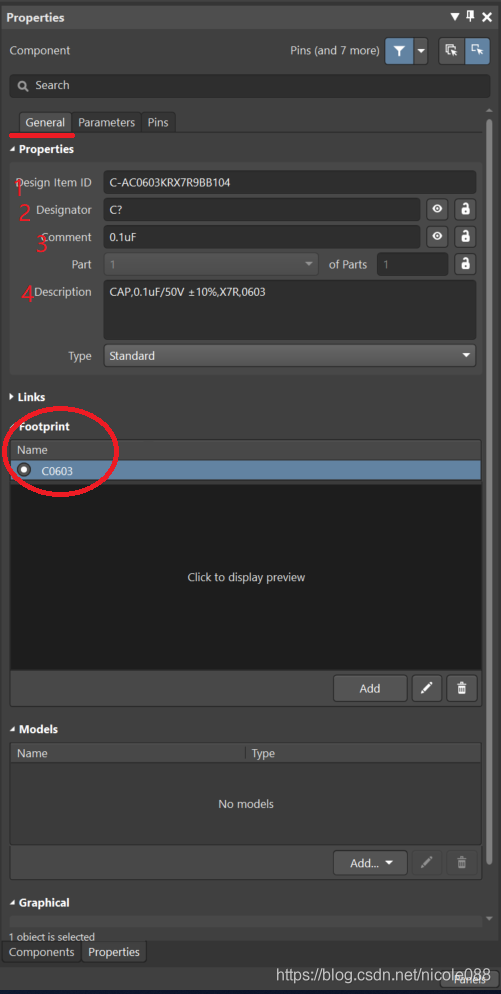

   我们在新建一个器件的时候就需要将这个信息补充完整，这将给你后面的工作节省大量时间，而且第一次设计好以后一劳永逸，如下图。




   在我们的Preferences中设置 快捷键 O P，

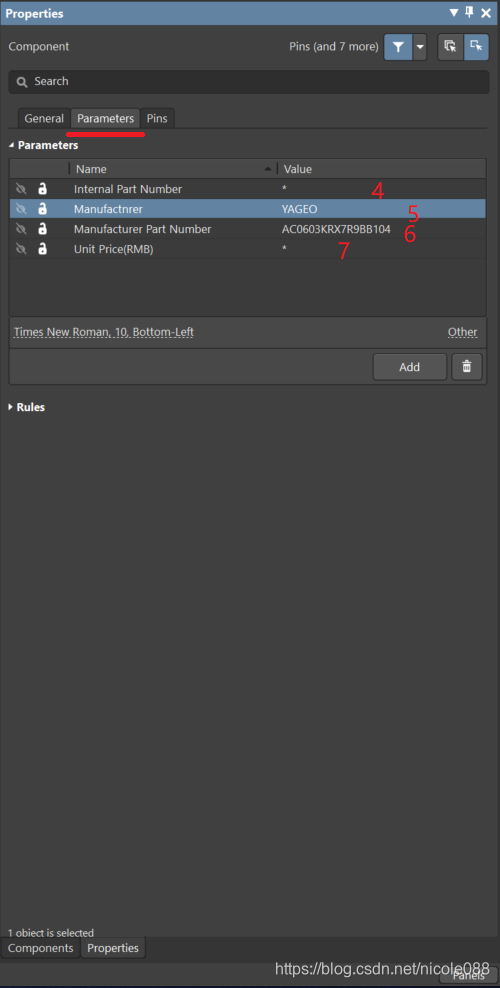

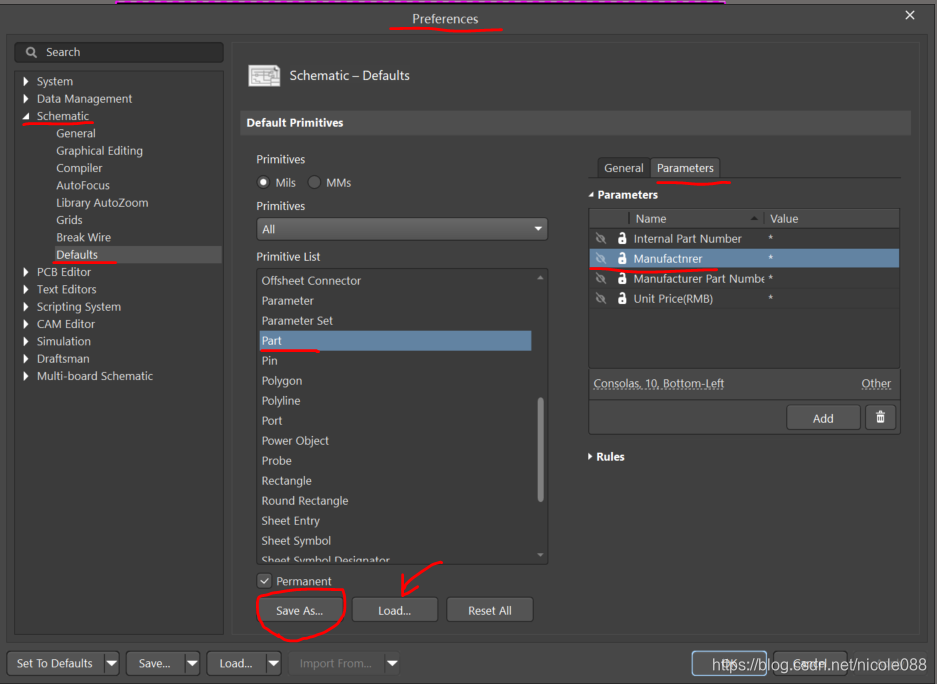

   Preferences -> Schematic ->Defaults ->Part ->Parameters中设置参数，以后每次新建一个原理器件都会自动携带这些参数。 并且我们可以将配置文件另存为或者导入一个配置文件。下面我将配置文件奉献给大家,大家可以直接导入我配置好的参数。 Default Primitives链接：https://pan.baidu.com/s/1CfthV2lc_w3gEmpdKMsjSg 提取码：t00g

step2: 绘制好原理图（所有器件都是按照上述参数）后，导出BOM

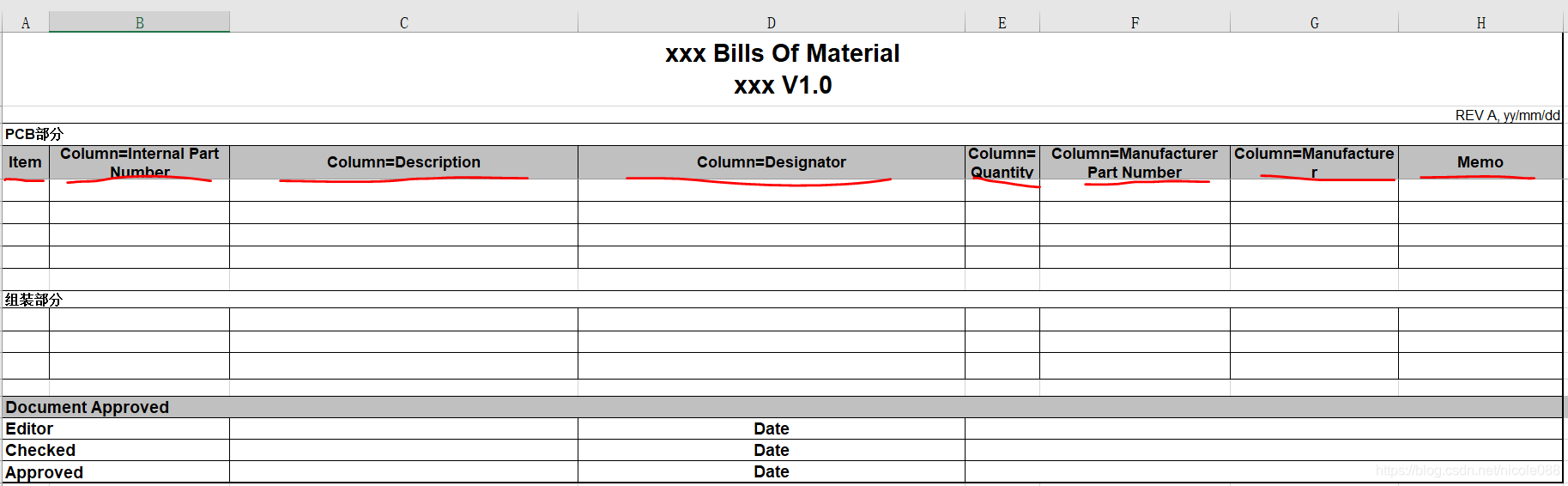

   首先，我们采用BOM模板，模板中包括上述参数，将如下模板保存在你的工程目标下（和原理图同一级目录）模板如下图：

   模板链接：链接：https://pan.baidu.com/s/1S73Ol50egYQIwSRNVMnnCA 提取码：uzaj

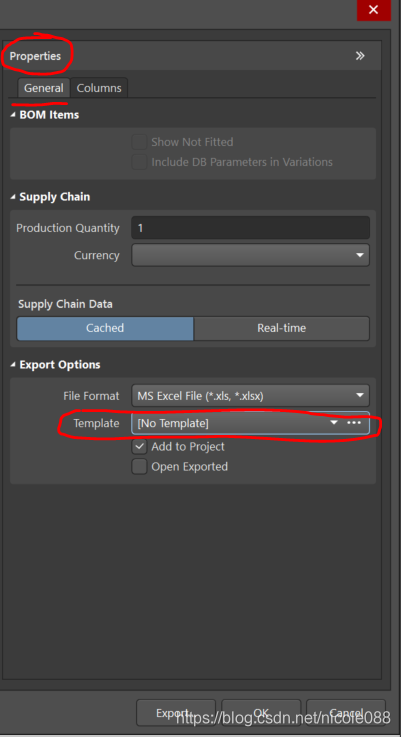

   然后，我们在AD中 Reports->Bill of Materials->Export Options中导入BOM模板

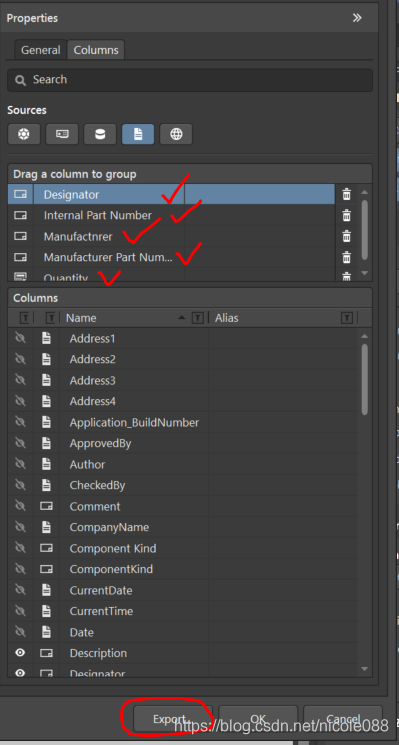

   最后，columns中拖入如下参数，执行Export导出完成BOM。

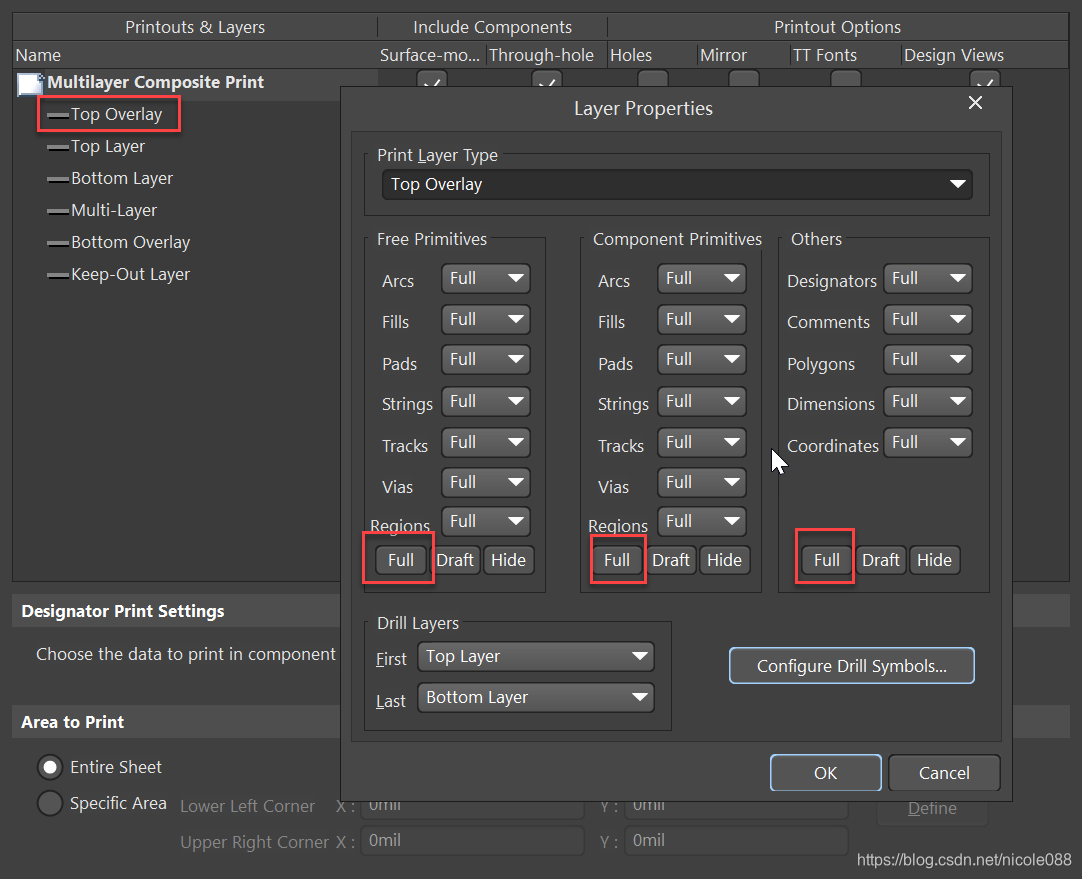

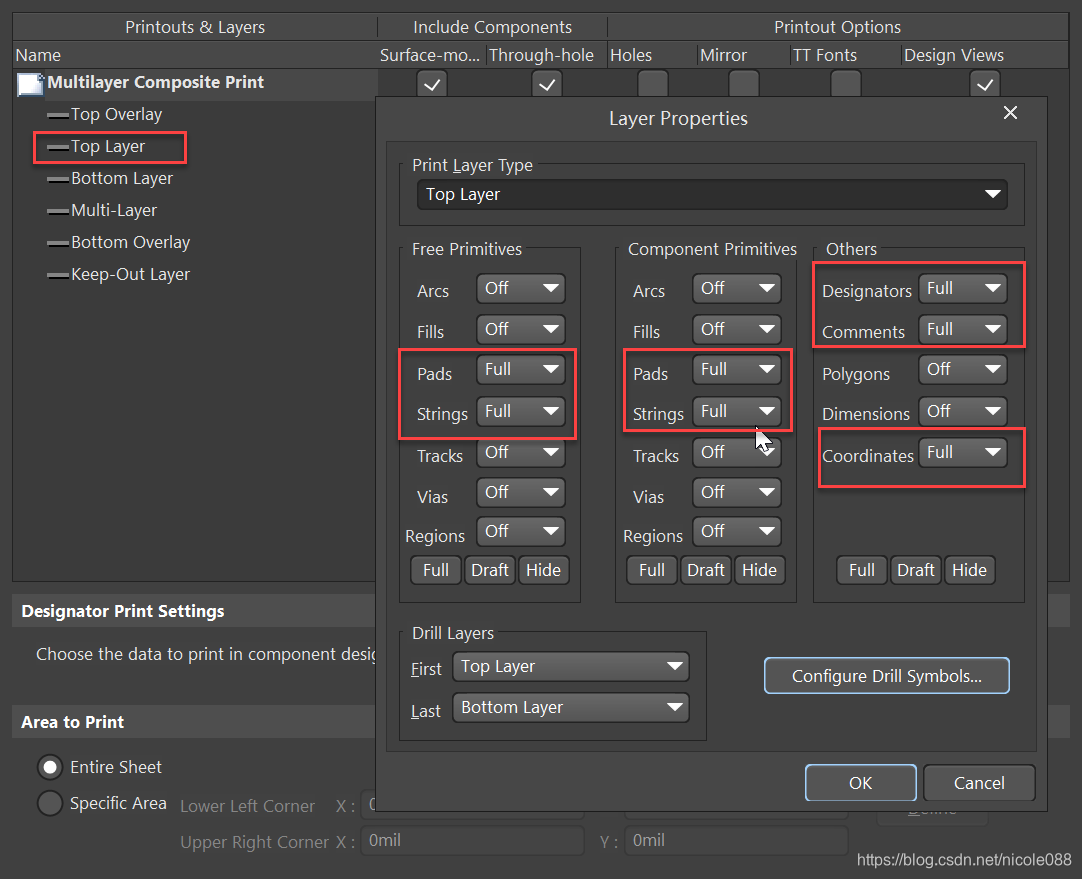

5. 丝印的打印设置

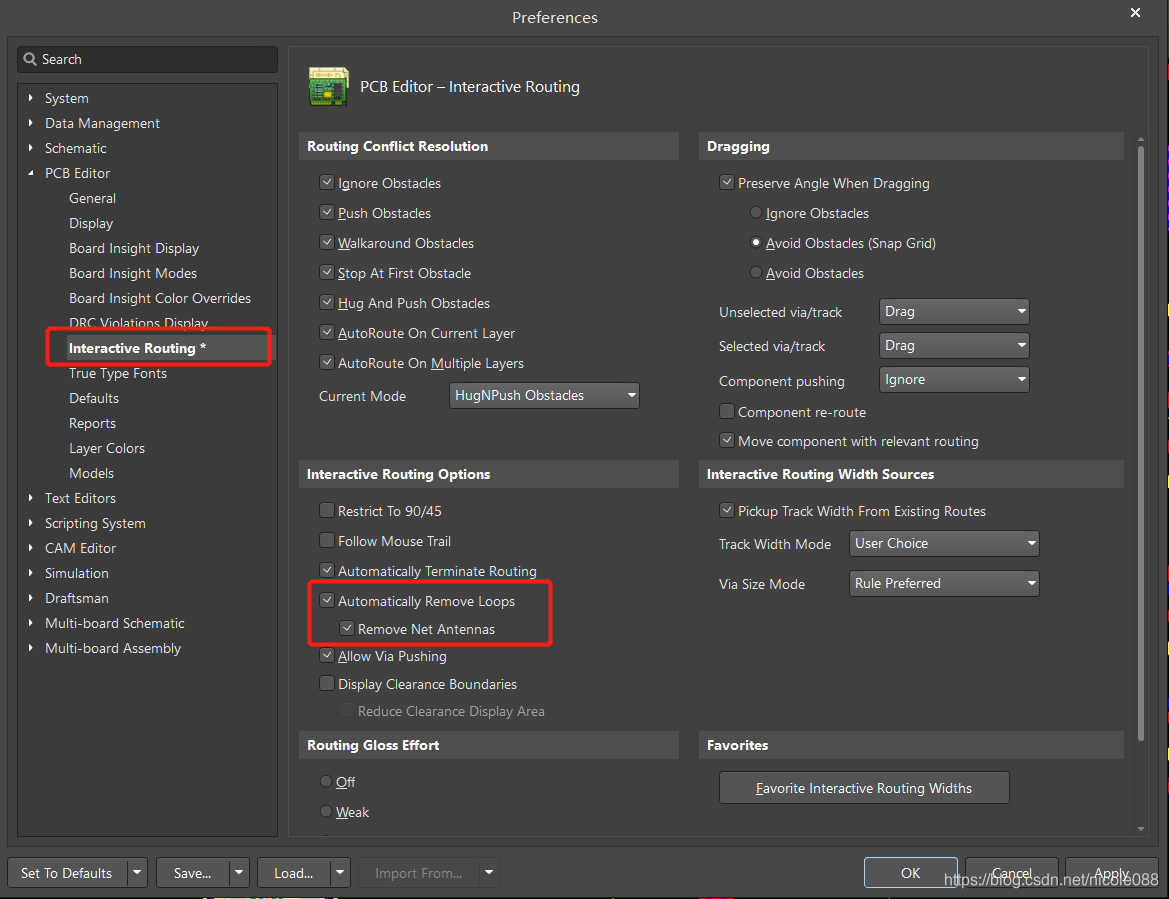

6. 取消自动删除重复走线的设置

快捷键 T+P

7. AD规则设置

来自CSND博主 geek_yatao
从PCB制造工艺参数到AD规则设置

https://blog.csdn.net/geek_monkey/article/details/80249217

8. AD关闭工具浮窗

• step1.打开Altium Designer20软件, 点击设置按钮(软件界面右上角位置如图所示)

• step2. 点击 “System”
• step3. 点击 “General”
• step4. 点击对话框右下角 “高级”

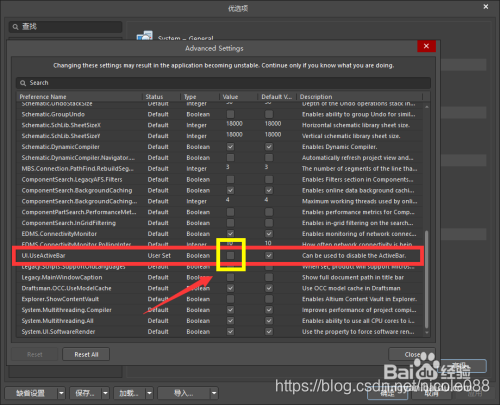

• step5. 滚动条往下拖, 找到 “UI.UseActiviBar” 照图中所示把勾去掉后重启Altium Designer20软件即可

•
