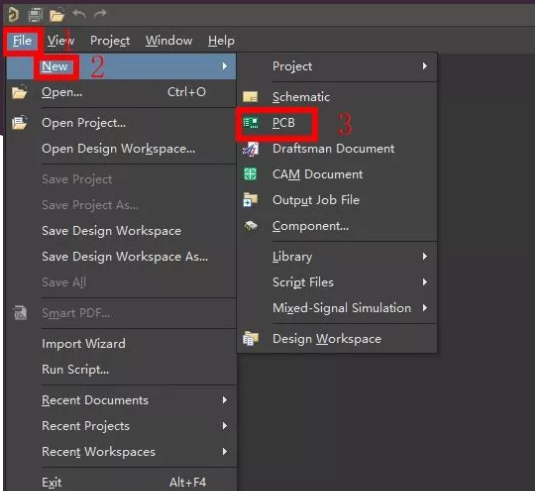

点击File菜单下的New的PCB，新建PCB文件。

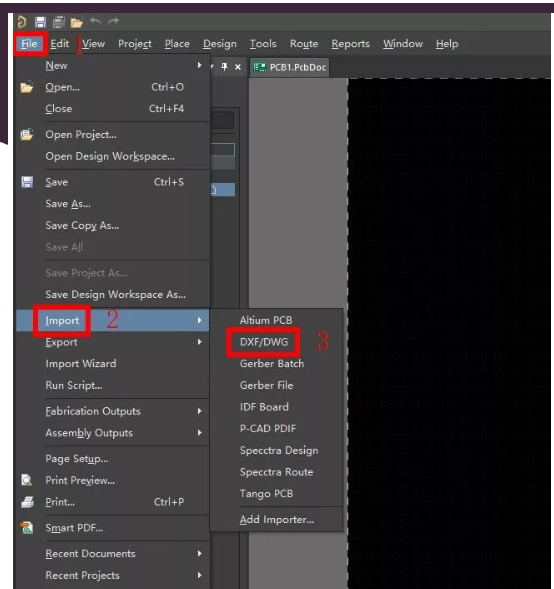

在AD09中点击File菜单下的Import，导入CAD文件

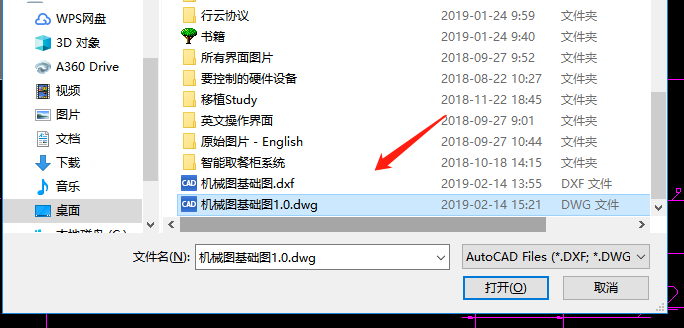

选择要导入的CAD文件，点击打开。

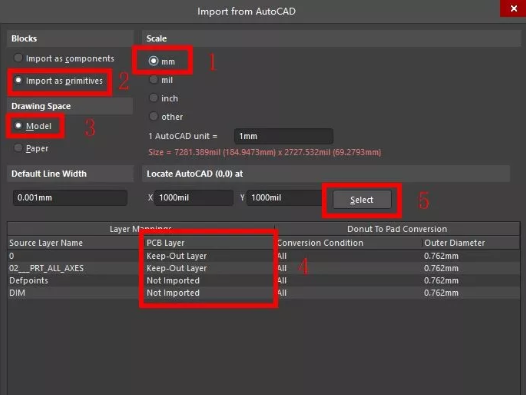

选择单位mm，这里的单位选择要与CAD单位一致，2导入后作为元素，3选择为模型，4位CAD中的所有层，可以在PCB Layer中选择是否导入，本次选择如图所是，5Select，点击后可以选择导入图形的原点。
提示：如果导入后发现有的线并没有导入，就回到上述窗口查看4，选择是否导入重新去试。

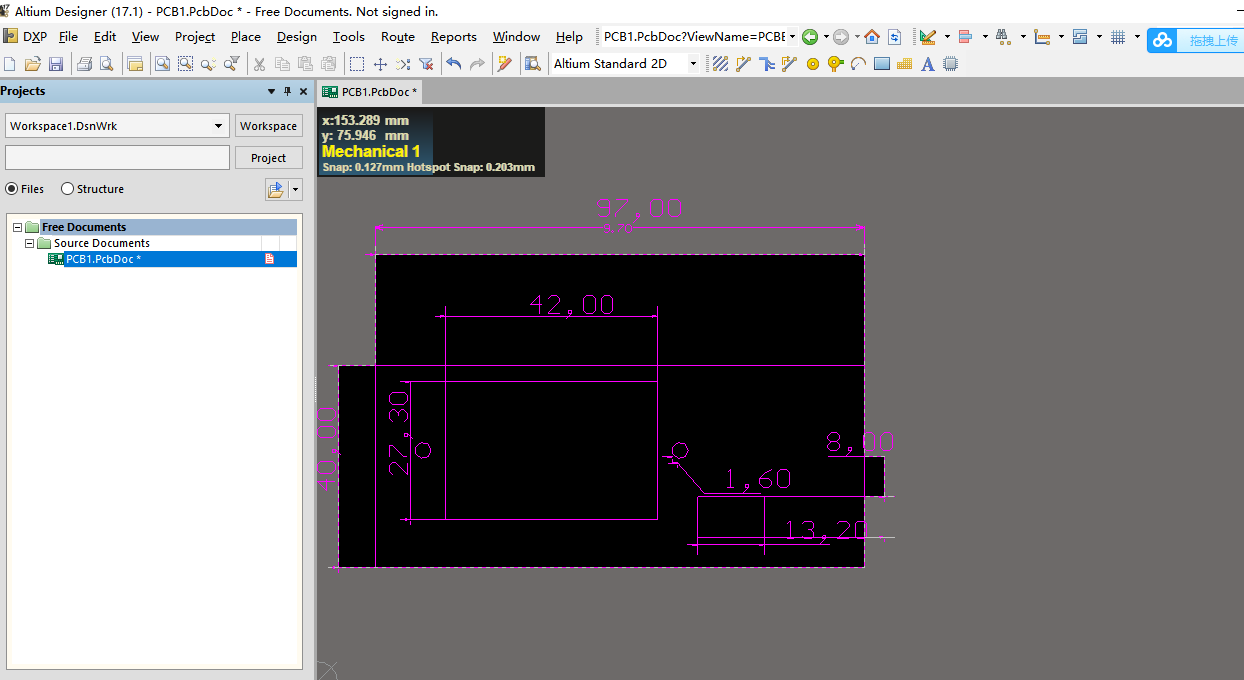

选择导入后图形的原点之后，再次弹出对话框，点击OK。
