Altium Designer支持的设计数据导入格式及导入方法

导出设计文件数据本文引用地址：http://www.eepw.com.cn/article/190388.htm

原理图和PCB设计文件都可以输出成不同的数据格式 — 包括Altium早期软件版本的数据格式。PCB装配信息还可以被导出为用于机械CAD软件的3D STEP格式模型文件。执行 File»Save As 或 File»Save Copy As 命令导出设计文件。

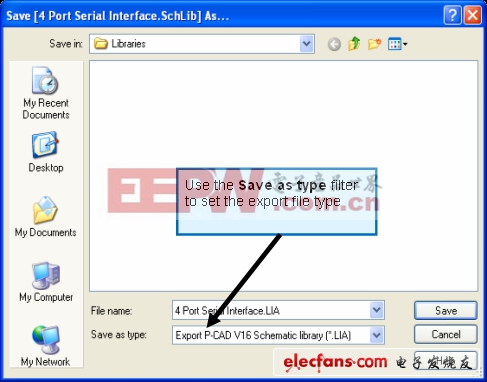

利用Save as命令导出设计数据.

支持的导出数据格式

原理图文件

Altium二进制原理图4.0格式 (*.sch)

Altium ASCII码格式原理图 (*.SchDoc)

OrCAD SDT格式原理图 (*.sch)

Altium 原理图模板格式 (*.SchDot)

AutoCAD DWG/DXF格式 (*.DWG, *.DXF)

PCB文件

Protel PCB ASCII码格式 2.8 (*.pcb)

Altium PCB 二进制格式 V3.0, V4.0, V5.0 (*.PCB, *.PcbDoc)

Altium PCB ASCII码格式 (*.PcbDoc)

P-CAD ASCII码格式 (*.pcb)

Protel Netlist文件 (*.net)

AutoCAD DWG/DXF格式 (*.DWG, *.DXF)

HyperLynx文件 (*.hyp)

Specctra格式设计文件 (*.dsn)

SDRC-IDF Brd格式文件 (*.brd)

STEP格式模型 (*.step, *.stp)
