在 Altium Designer 中进行 PCB 设计时,焊盘与丝印白油(如元件位号、边框等)之间的间距规则至关重要,若白油覆盖焊盘,将影响焊接质量。为此,软件提供了便捷的自动避让设置:打开“规则与约束编辑器”(Design Rules),在“Manufacturing”类别下找到“SilkToSolderMaskClearance”(丝印与阻焊间距),设定最小间距(如 0.1mm)。更重要的是,进入“Placement”规则的“Component Clearance”或使用“Silkscreen Over Component Pads”检查项,并启用“自动调整丝印”功能。之后执行“工具”菜单中的“丝印优化”(Silkscreen Adjustment),软件便会自动将越过焊盘的白油修剪或移开,同时保持丝印可读性。这一自动化设置不仅避免了人工修线的繁琐,还确保了设计符合可制造性要求,提升了出图效率与品质。

l 在表层敷个铜皮,会自动避开焊盘。
l 然后选中敷铜执行Tools-convert-Explode polygon to free primitives.

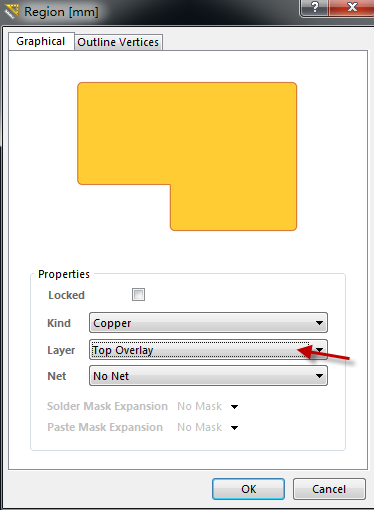

l 双击打开编辑它的属性,然后点击Top Overlay放置到丝印层即可


备注提示:
l 由于我们此时铺的铜皮是一个无网络的铜皮,所以需要将下图中所示“移除孤铜”的勾去掉,不然是不能显示的
在铺铜选项中我们选择第一种铺铜模式(见下图),否则执行“Tools-convert-Explode polygon to free primitives.”命令时得不到我们想要的效果
