丝印位号调整技巧：一看就会

针对后期元件装配，特别是手工装配元件，一般都得出PCB的装配图，用于元件放料定位之用，这时丝印位号就显示出其必要性了。

生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。

丝印位号调整的原则及常规推荐尺寸

以下是丝印位号调整遵循的原则及常规推荐尺寸。

（1）丝印位号不上阻焊，放置丝印生产之后缺失。

（2）丝印位号清晰，字号推荐字宽/字高尺寸为4/25mil、5/30mil、6/45mil。

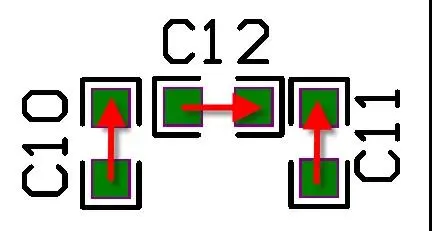

（3）保持方向统一性，一般一块PCB上不要超过两个方向摆放，推荐字母在左或在下，如图11-21所示。

   图11-21  丝印位号显示方向

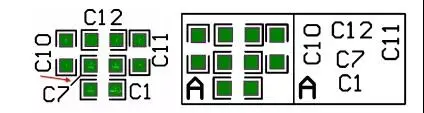

（4）对于一些摆布下的丝印标识，可以用放置2D辅助线或者放置方块进行标记，方便读取，如图11-22所示。

   图11-22  辅助线及方块


丝印位号的调整方法

Altium Designer提供一个快速调整丝印的方法，即“元器件文本位置”功能，可以快速地把元件的丝印放置在元件的四周或者元件的中心。

（1）选中需要操作的元件。

（2）按快捷键“AP”，进入“元器件文本位置”对话框，如图11-23所示，该对话框中提供“标识符”和“注释”两种摆放方式，这里以“标识符”为例进行说明。

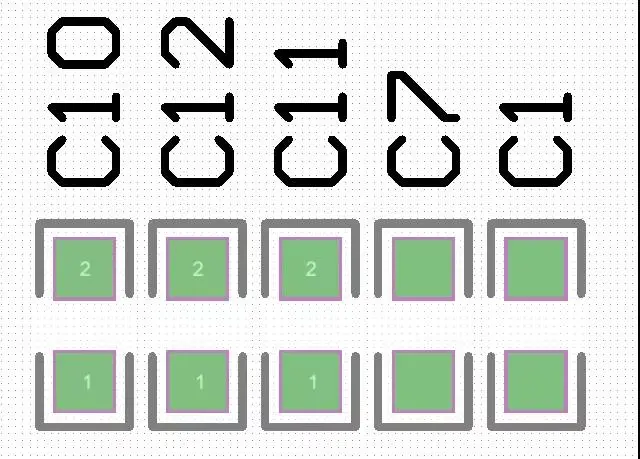

（3）“标识符”提供向上、向下、向右、向左、左上、左下、右上、右下几种方向，可以与小键盘上的数字键进行对应。通过对“元器件文本位置”命令设置快捷键的方法，想让其快速地把选中元件的丝印位号放置到元件的上方时，在小键盘上按数字键“5”和“2”就可以完成此操作，如图11-24所示。其他方向摆放类似，例如，按数字键“5”和“6”放置到元件的右方，按数字键“5”和“8”放置到元件的下方。

   图11-23 “元器件文本位置”对话框


   图11-24  丝印位号快速放置到元件的上方
