Altium Designer快速改变丝印字符大小的方法

在Altium Designer （以下简称AD） 绘图 软件中，当我们想改变部分或者全部器件参数的时候，可以利用AD软件自带的查找相似对象的方法，来整体修改器件参数

查找相似对象： 查找并选中— PCB文件或者原理图中，具有相同的参数（same）或者某一项参数不同（different） 的所有器件

下面以修改 PCB文件 器件位号来做例子介绍，如何快速改变丝印字符大小，首先打开一个PCB件

1、第一步：选中器件的丝印字符，然后右键单击，选中第一项查找相似对象

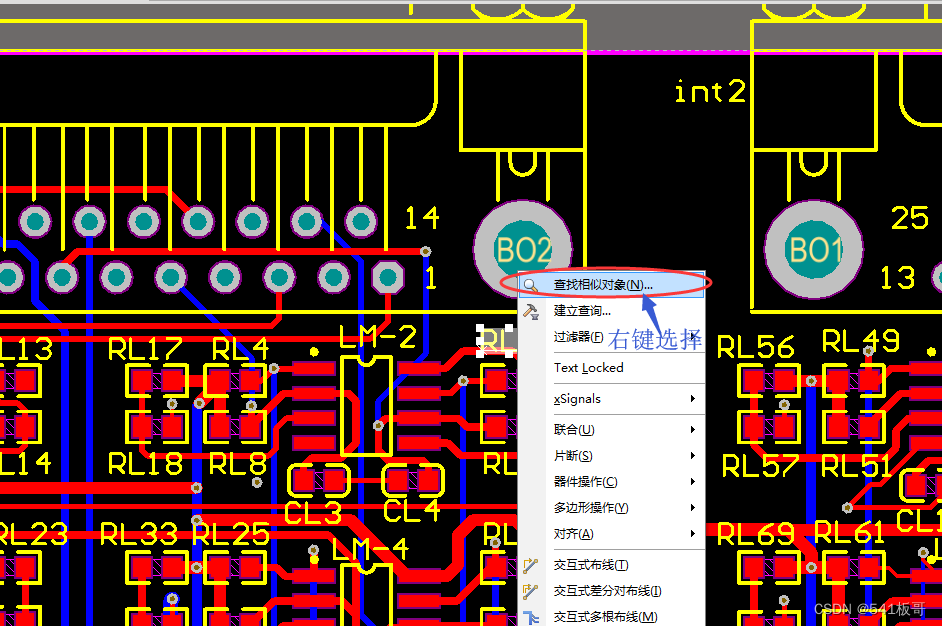

   右键单击选中查找相似对象

2、第二步：在弹出来的相似对象框框中，根据下图所示勾选相应的选项。然后点击确定按钮，可以发现PCB中所有具有Text对象的器件都会被选中。然后我们进入第三步。

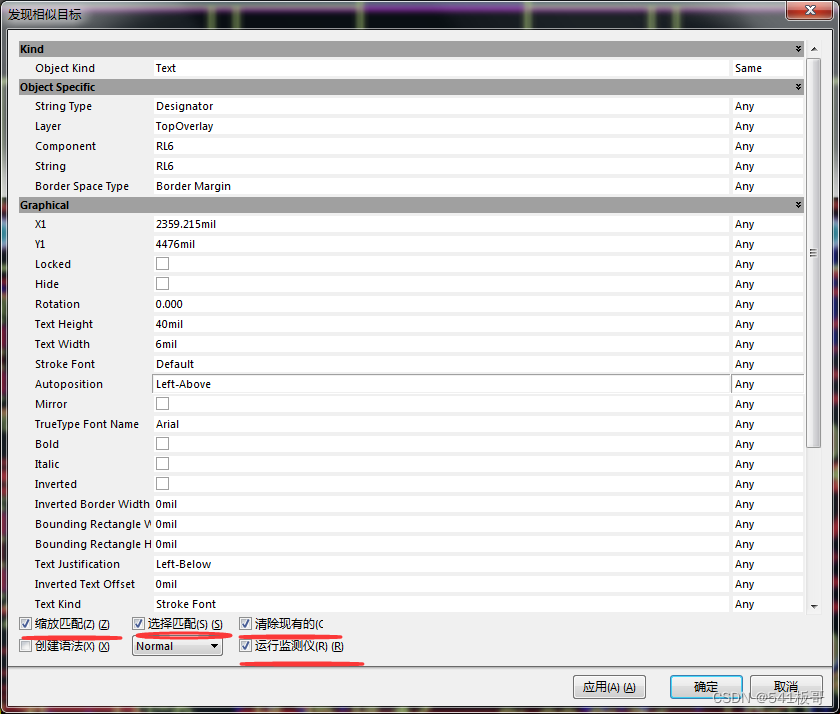

按照图示勾选选项

3、第三步：找到Text height 和Text Width ，改变这两项中的值，然后点击确定，就可以统一改变器件字符的大小。

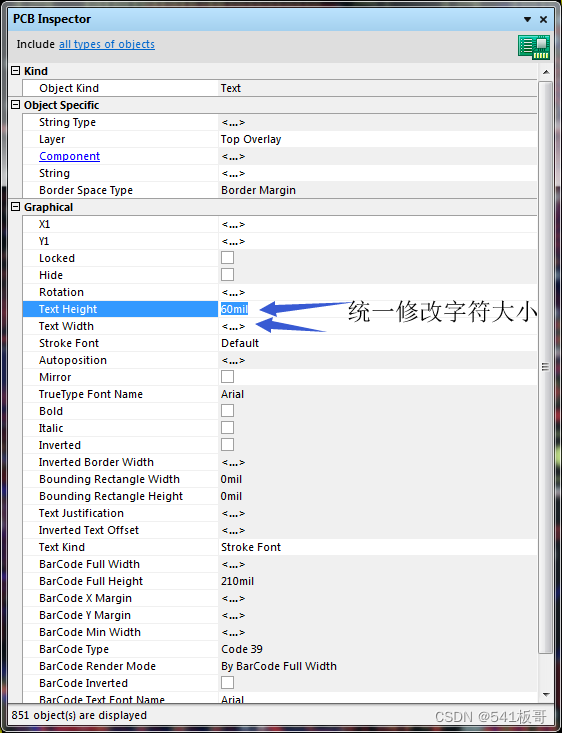

修改器件字符大小

按照以上三个步骤，就可以实现快速整体修改器件字符

上面就介绍了，查找相似对象的 使用方法 ，第一次使用的时候，需要勾选缩放匹配和选择匹配等对应选项，具体参看第二张图片。
