PCB设计笔记：丝印设计技巧

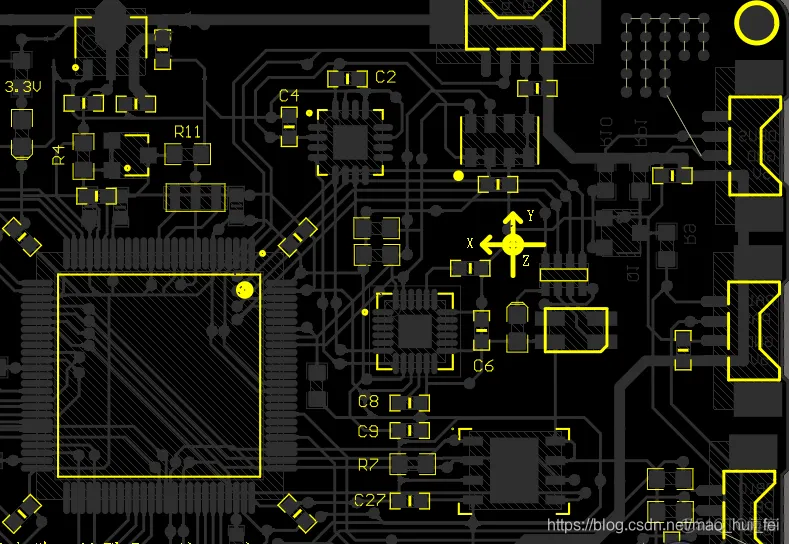

丝印 就是显示在板子上的一些标记，比如电阻电容芯片等得焊接位置，板子名称等；如下图

丝印应该比元件实际轮廓基础上向外扩展0.25mm，保证元件焊接在板上时还能看见丝印。同时丝印需要避让焊盘阻焊，根据情况可以选择向外避让或直接切断丝印。丝印设计

1. 元件丝印，一般默认字符线宽0.2032mm（8mil），建议不小于0.127mm（5mil）。

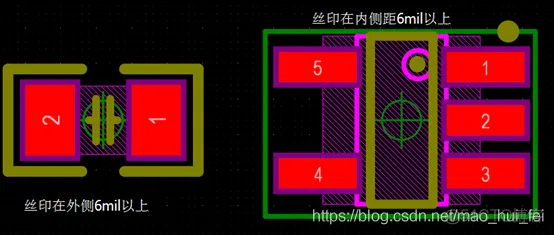

2. 焊盘在元件之内时，轮廓丝印应与元件体轮廓等大，或者丝印比元件轮廓外扩0.1~0.5mm，以保证丝印与焊盘之间保持6mil以上间隙，焊盘在元件体之外时，轮廓丝印与焊盘之间保持6mil以上间隙。

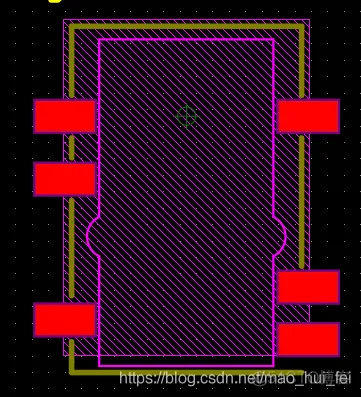

• 管脚在元件体边缘时，轮廓丝印应该比元件体大0.1~0.5mm，丝印为断续线，丝印与焊盘之间保持6mil以上的间隙，丝印不要上焊盘，否则容易引起焊接不良。


元件1脚、极性即安装方向标识

• 圆圈”O”

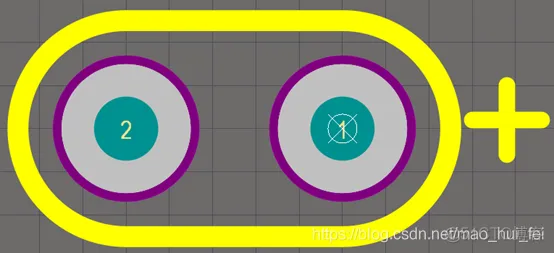

• 正极极性标号”+”

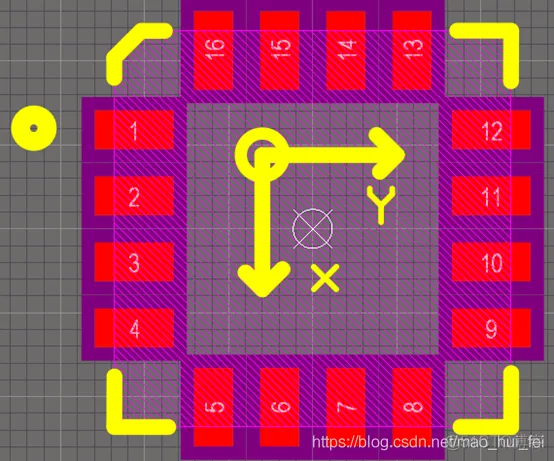

• 片式元件、IC类元件等的安装标识端用0.6~0.8mm的45°斜角表示

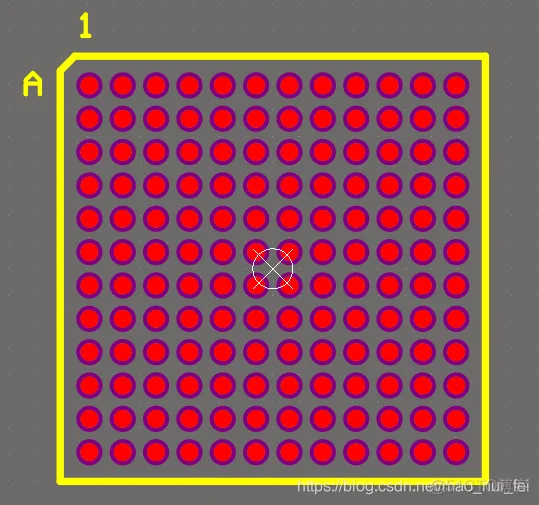

• BGA的”A”和”1″（2号字）

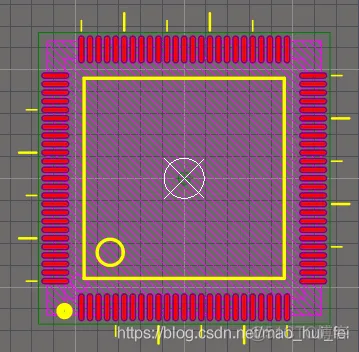

IC管脚超过64个需要标注管脚分组标识符号。逢5、10分别用0.6mm、1mm的线段表示

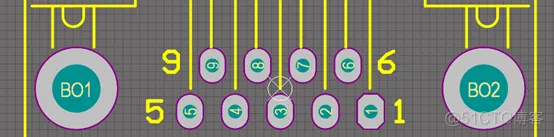

接插件等类型元件用文字”1″、”2″、”N-1″、”N”标识第1、2和第N-1、N脚。

了解了封装的绘制方式我们也需要会识别他人的封装

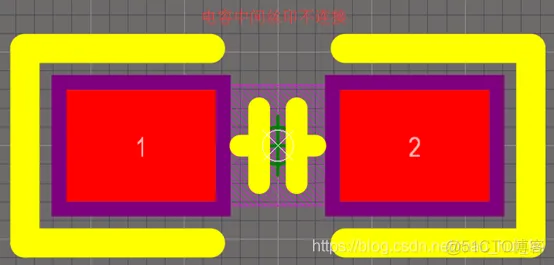

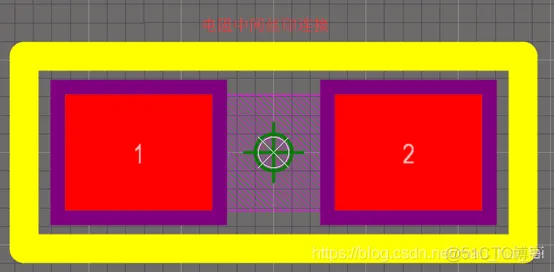

例如对于无极性电阻和电容的封装区别

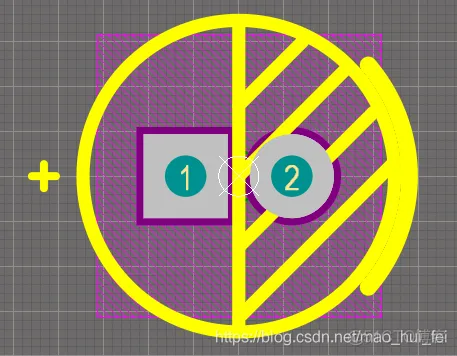

对于电解电容

而其他的如二极管、钽电容等封装因人而异，不可一概而论。
