PCB设计笔记续篇：封装库绘制方法

一、新建工程

一般新建工程后，还要新建四个文件，分别是原理图、PCB图、原理图库、pcb库。

二、原理图绘制

2.1 原理图库绘制

就是绘制各种芯片呀，电阻、电容（电阻电容等都有库）啊

2.2 原理图绘制

将原理图库加入到整个原理图中即可，还可以在原理图中连接各种导线等。

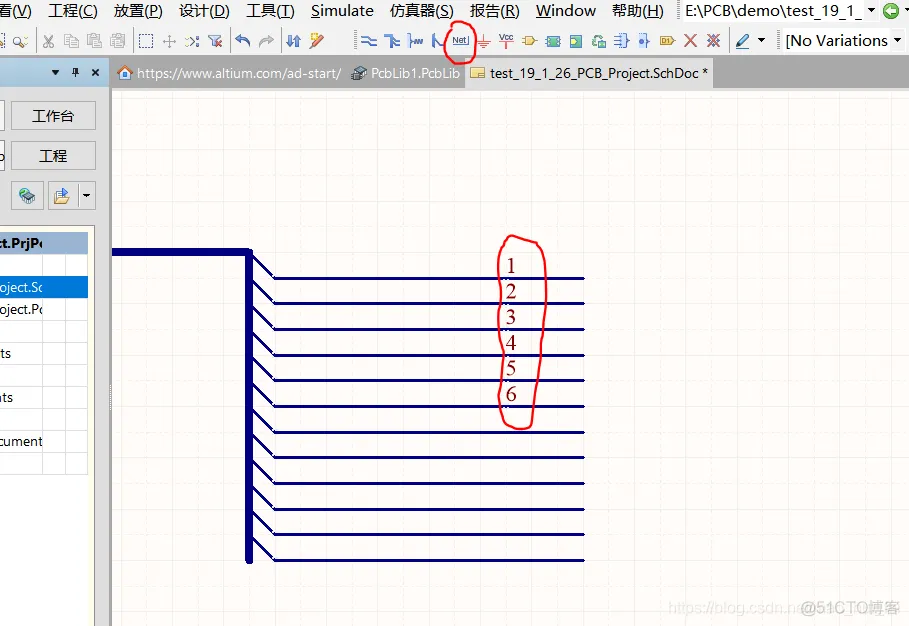

空格换方向，shift可以等间距放线、net网络标号可以放置的时候按tab，就可以随意改初始编号。

上面的很简单，略记

三、PCB绘制

3.1 PCB封装库绘制

比如绘制一个0603封装的贴片电阻，需要查到他的焊盘大小，两焊盘之间的间距，还要给他放置一个框，这就需要在不同层。

焊盘绘制：

框的绘制：

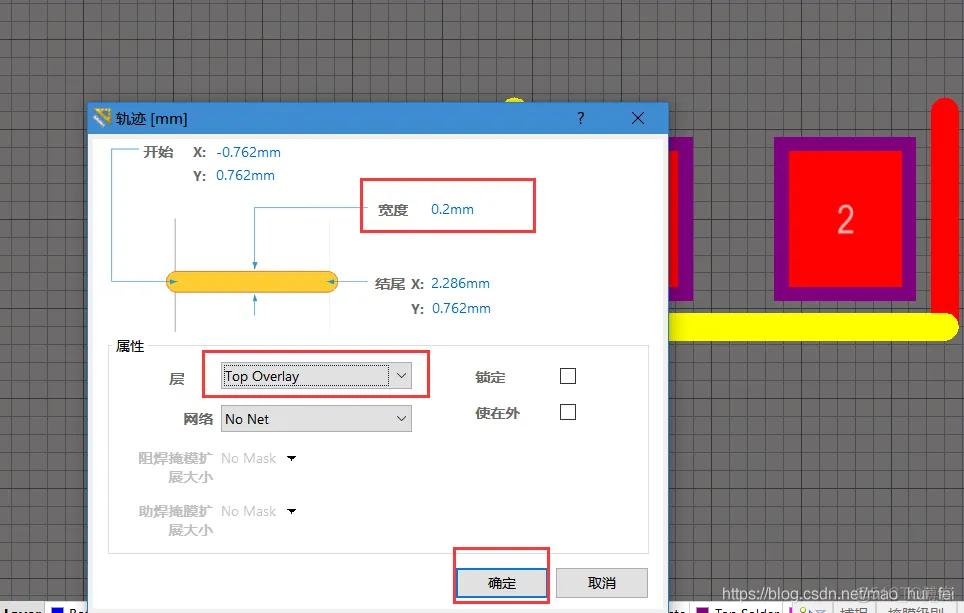

层记得设置为Top Overly。宽度一般为2mm

3.2 pcb绘图中层的介绍

• Silkscreen： 丝印层
• Paste：锡膏层
• solder：阻焊层
• Layer ：走线层
• Assembly：装配层
• Drill：钻孔层
• Keepout：禁止布线层
• Mechanical：机械层
