在设计电路的过程中经常会遇到这样的问题：无法快速找到合适的元器件原理图封装和PCB封装（Footprint），通常最基本的做法是百度找找别人分享的资源，或者自己按照尺寸绘制。这样做法效率较低，影响到项目的开发进度，本篇博文将分享三个小技巧，帮助硬件朋友快速设计元器件封装。
立创商城是一站式电子元器件采购平台，主要从事电子元器件零售和小批量采购，现货库存超20万种。

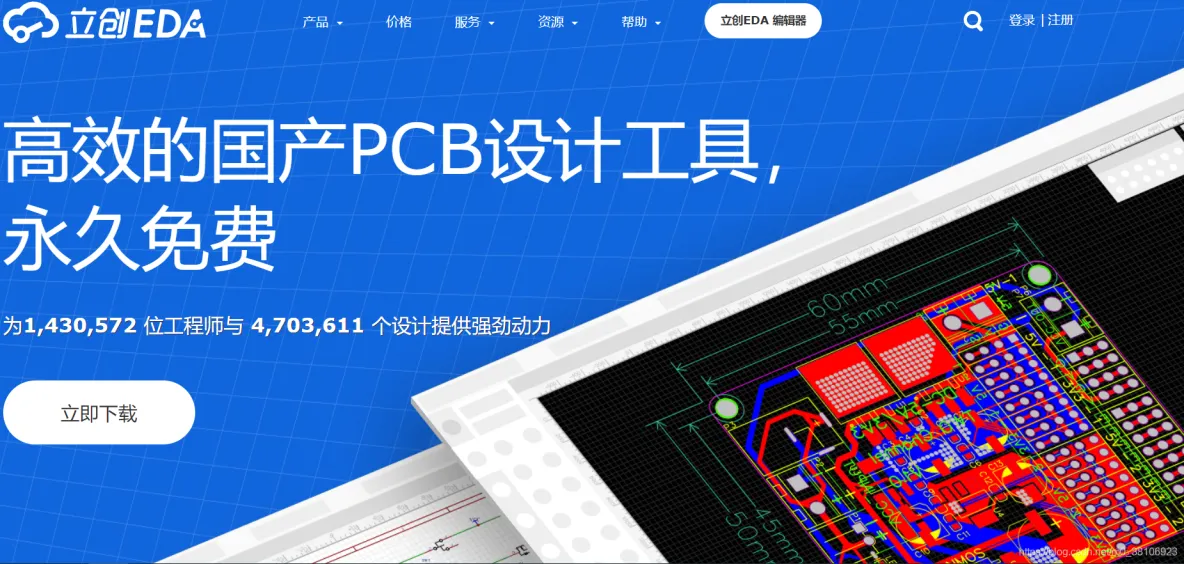

立创EDA是款高效免费的国产电路设计工具，符合中国用户使用习惯，软件基于JavaScript，以网页为基础，不仅拥有客户端，还可直接使用浏览器等，内置超100万种实时更新元件，帮助广大电子设计师快速地将创意从设计到工厂生产的快速实现。
举个例子，我需要查找元器件：STM32F103RBT6的原理图封装和PCB封装。

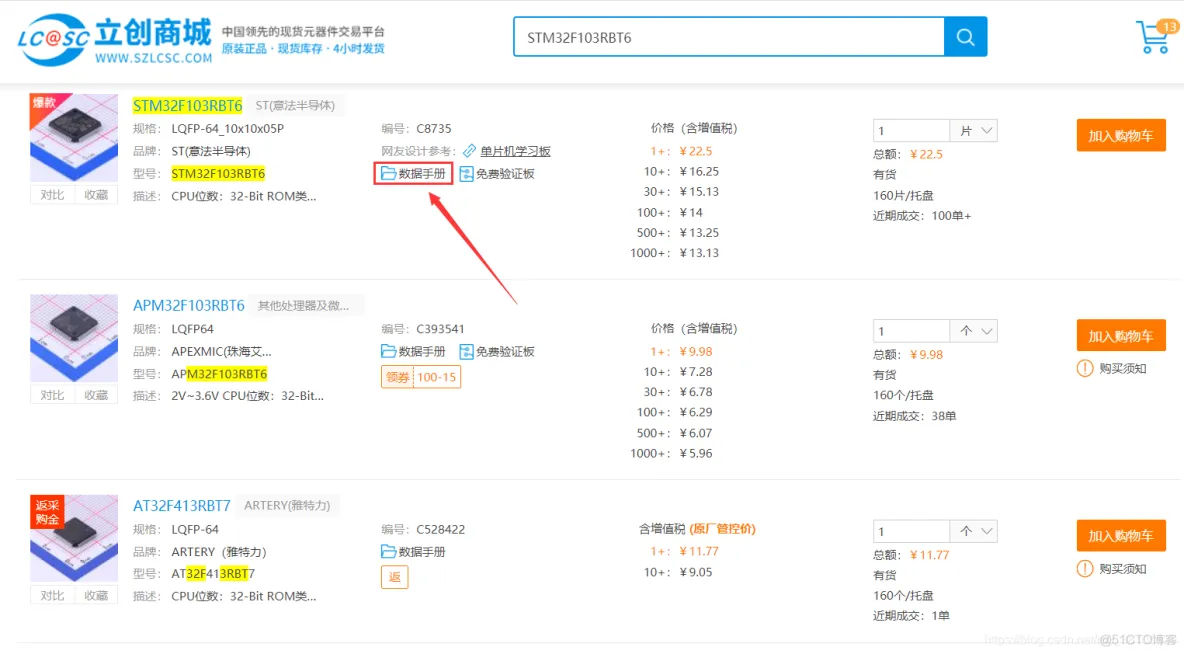

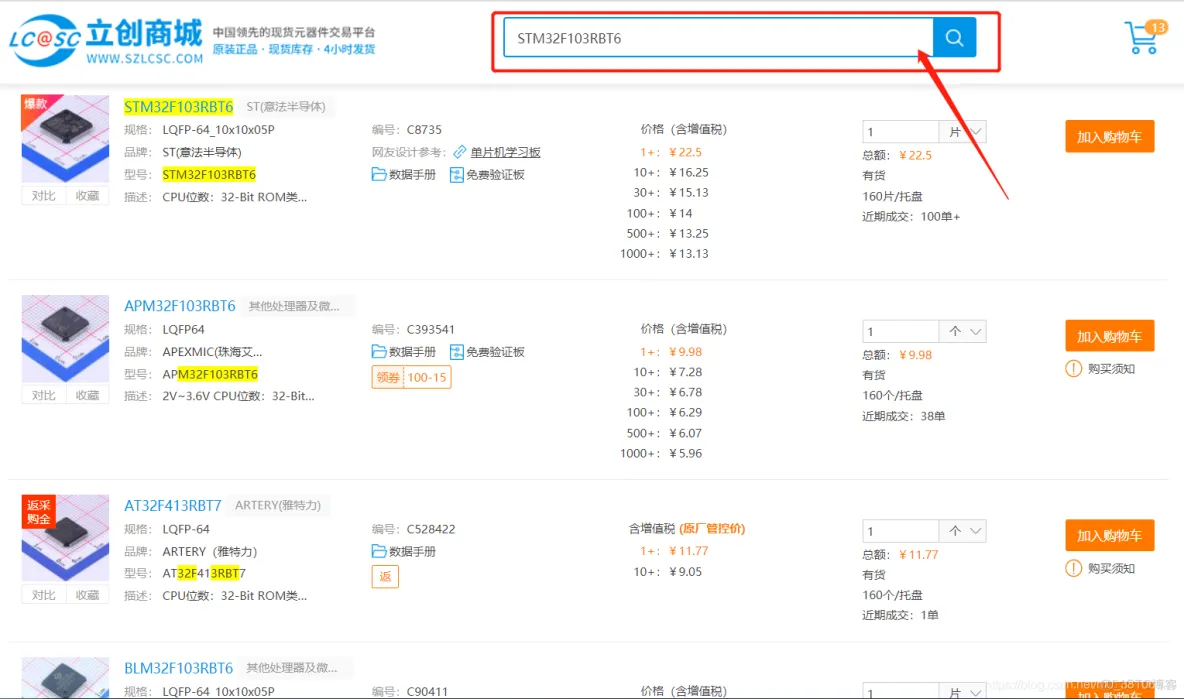

第1步：在立创商城查找该元器件，可以看到不同厂商和价格的该类元器件，如下图所示：

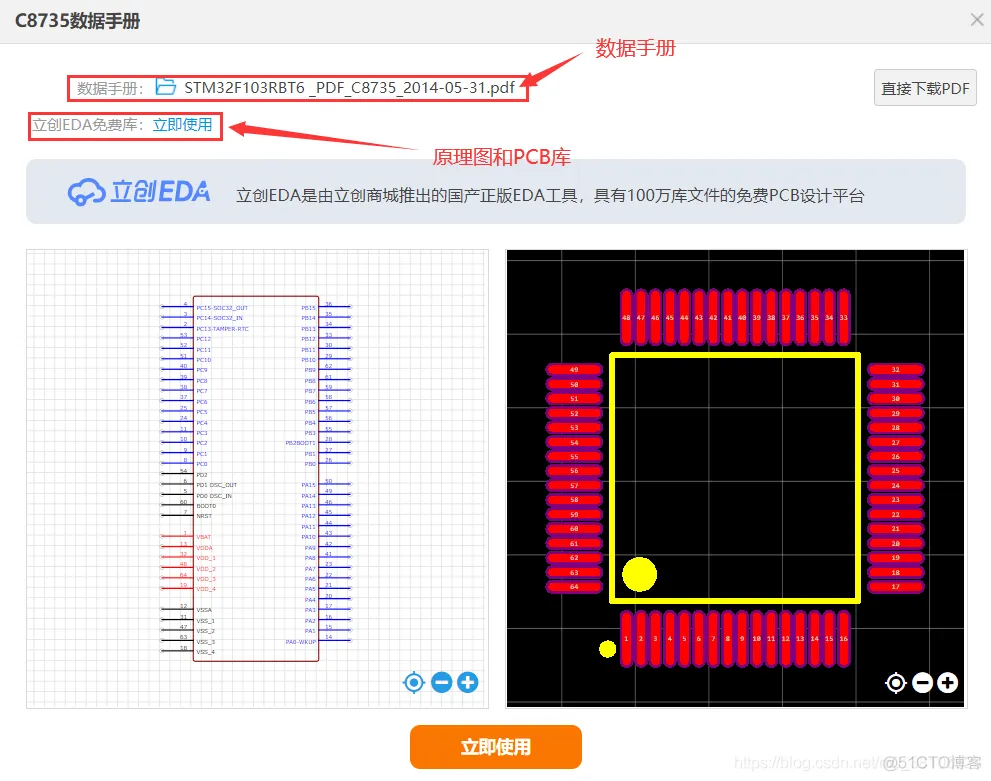

第2步：点击符合要求元器件的数据手册，可以查看该元器件的数据手册、原理图和PCB封装，如下图所示：

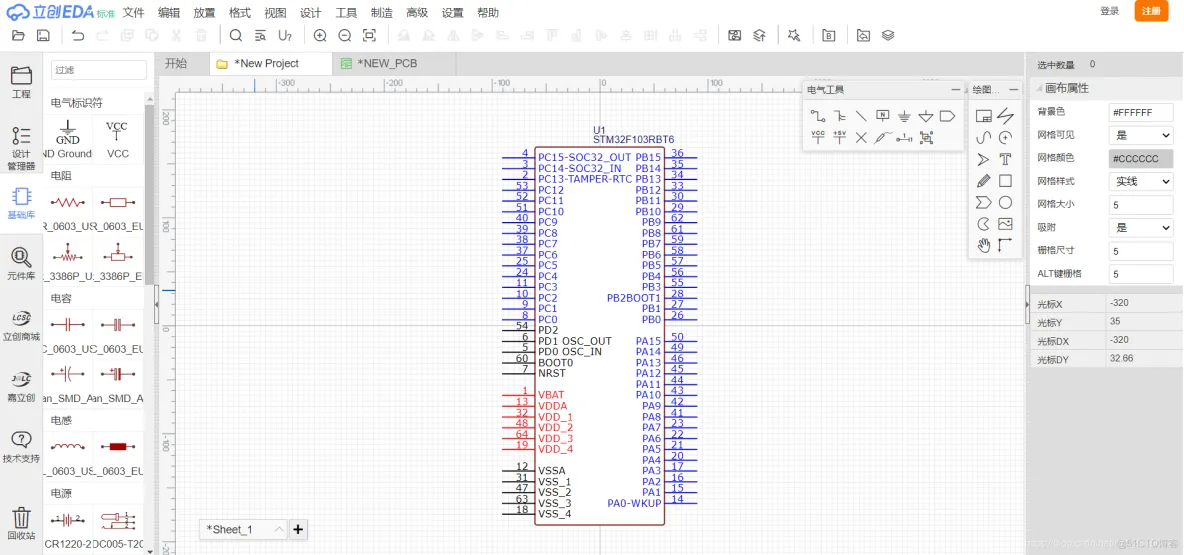

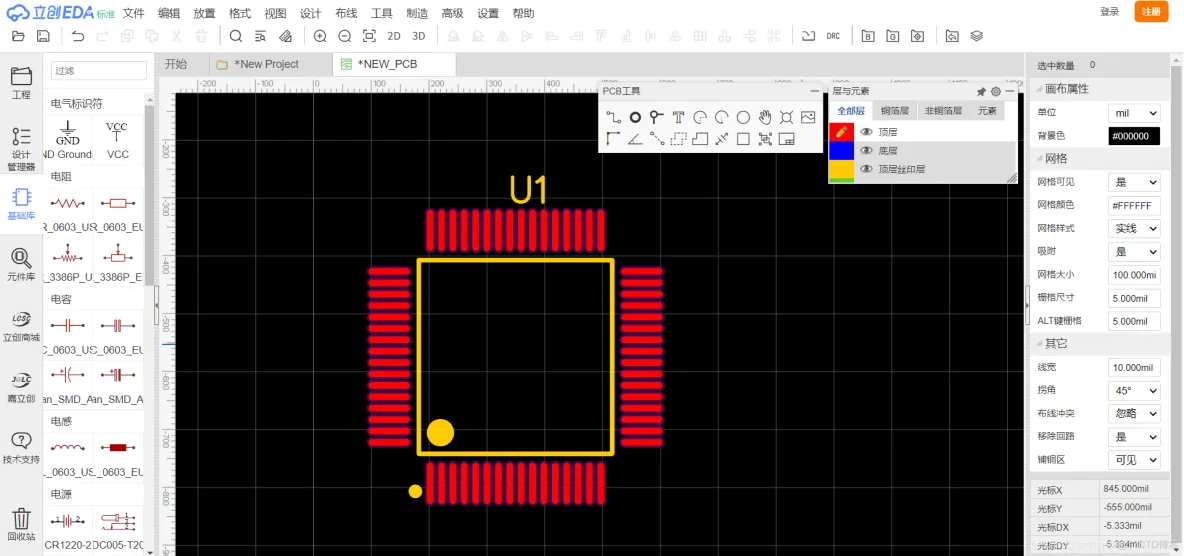

第3步：点击【立即使用】，即可进入立创EDA，可查看元器件的原理图库和PCB库，如下图所示：

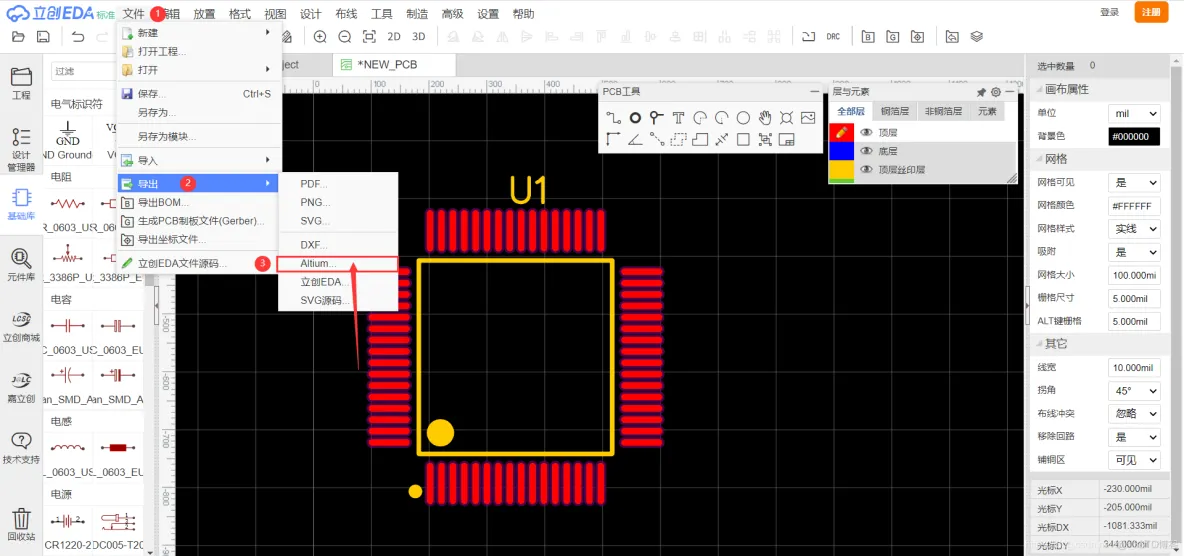

第4步：点击【文件->导出】，即可下载原理图库和PCB库，这里我使用AD（Altium Designer），所以下载为AD（Altium Designer）文件格式就直接可以使用了，如下图所示：
Altium Library Loader 是Altium Designer封装库下载神器，输入元器件型号即可搜索下载原理图库和PCB封装库。

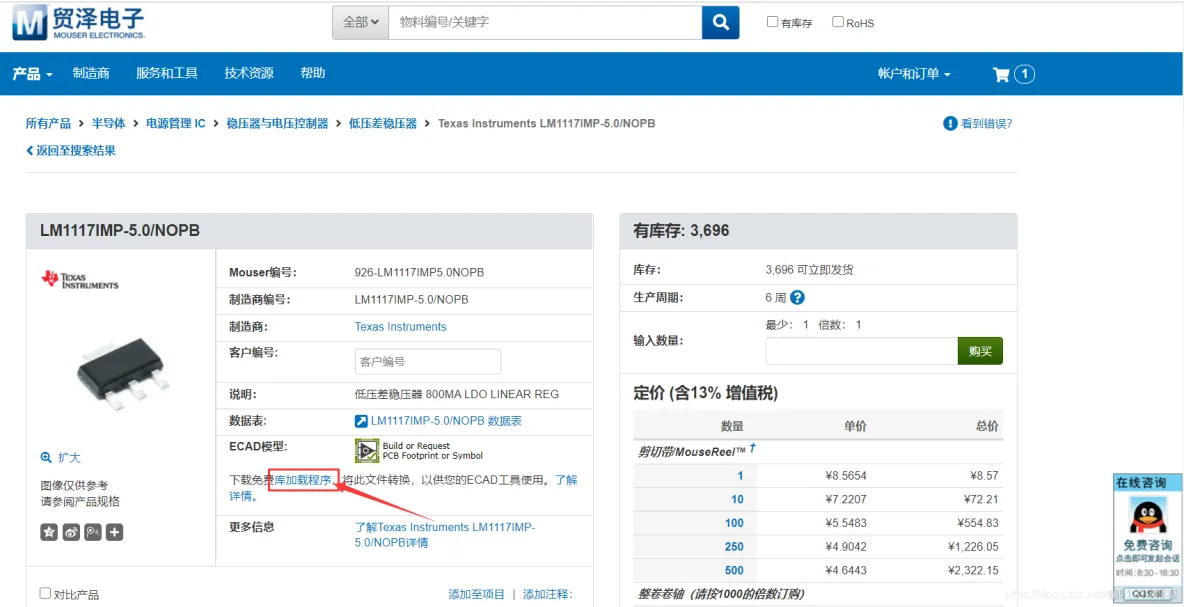

如何下载Altium Library Loader呢？我有个小技巧，到贸泽电子，下载库加载应用软件，如下图所示：

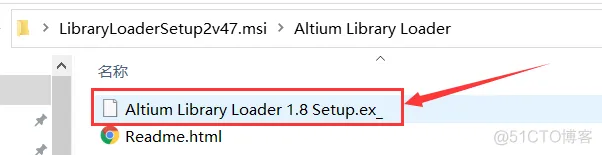

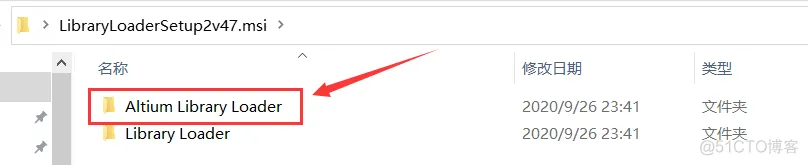

下载完成后，进入文件：Altium Library Loader，将Altium Library Loader 1.8 Setup.ex_修改为Altium Library Loader 1.8 Setup.exe，即可点击安装Altium Library Loader软件（安装过程较为简单，此处省略），如下图所示：

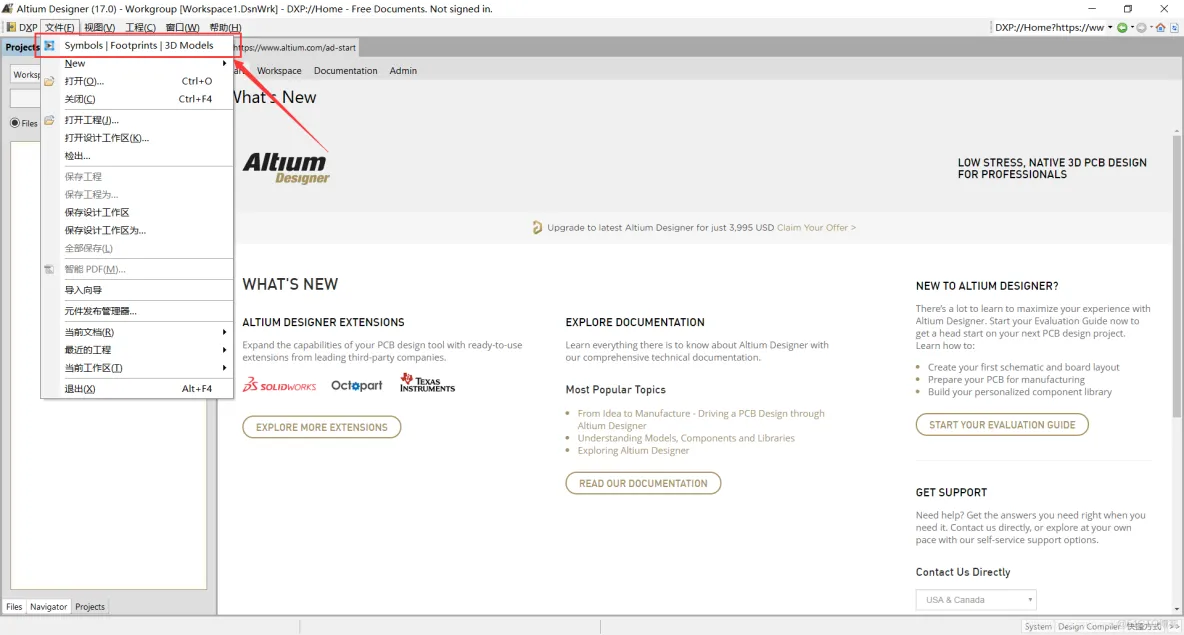

打开Altium Designer软件，在【文件】路径下即可看到Altium Library Loader插件，如下图所示：

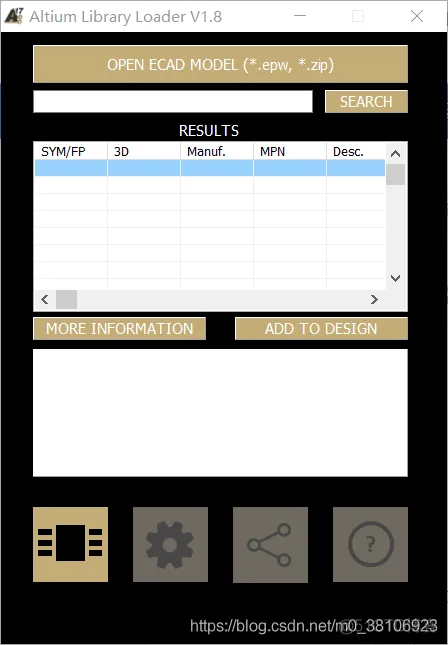

此时新建一个原理图后（必要步骤！） ，点击Altium Library Loader插件，即可查找所需原理图库和PCB封装库（注册成功后），效果如下所示：

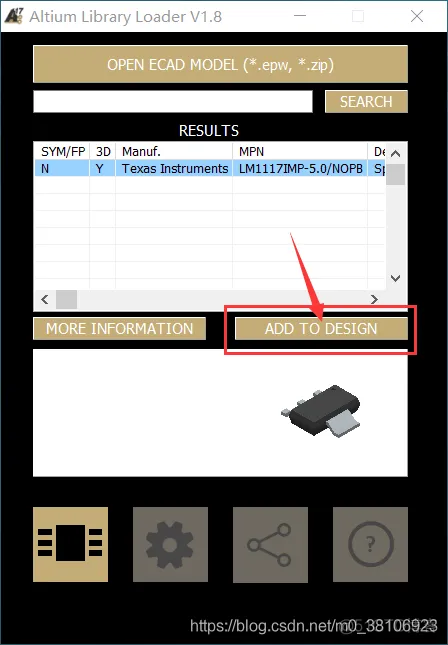

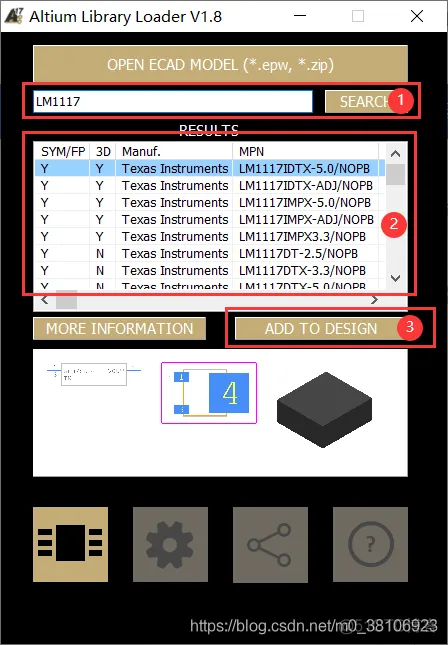

举个例子，我需要查找元器件：LM1117的原理图封装和PCB封装，在列表中选择所需元器件，点击ADD TO DESIGN，即可添加到Altium Designer中（网络延时时间较长），如下图所示：

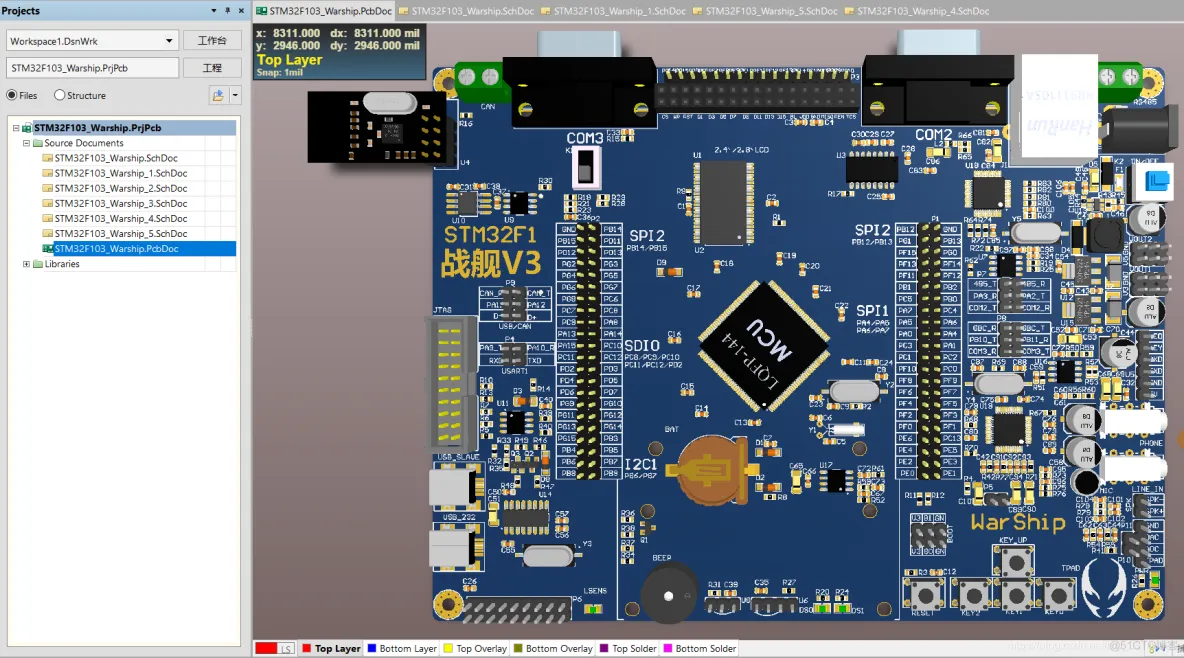

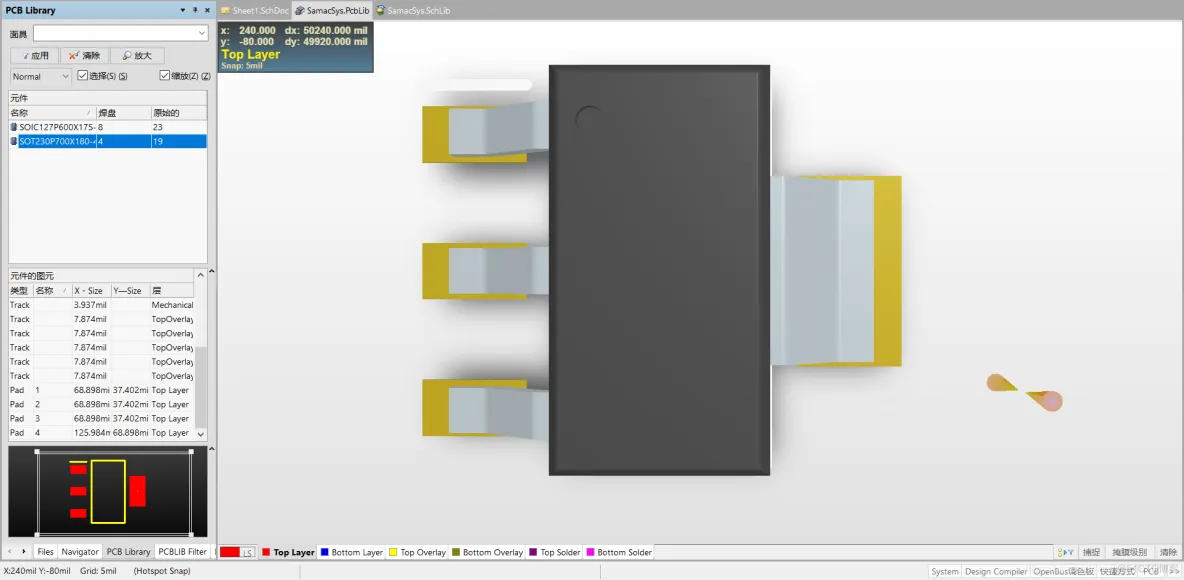

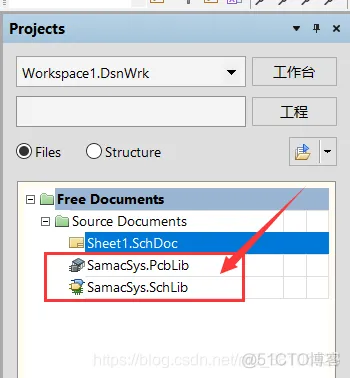

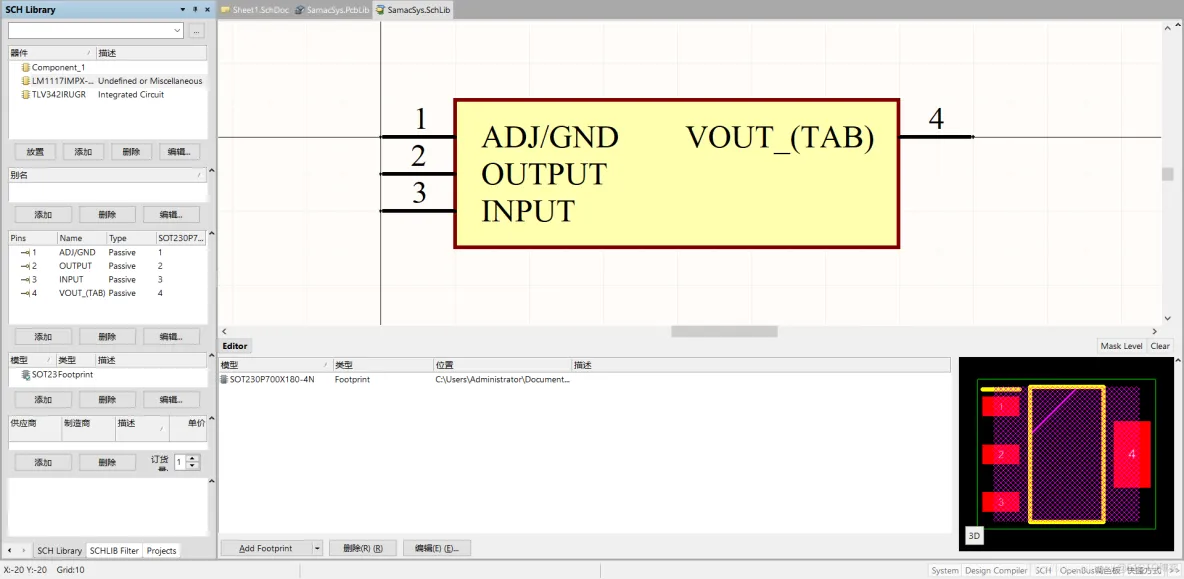

此时Altium Designer中自动添加了LM1117的原理图封装和PCB封装，通常Altium Library Loader插件下载的均为3D库，效果很棒如下图所示：
贸泽电子于1964年成立，总部位于美国得克萨斯州达拉斯南部的曼斯菲尔德。在全球21个国家地区设有办公室，其中大中华区在上海、香港以及台北均设有服务据点。其电子商务网站销售1000万种产品。
使用Altium Library Loader插件时若信号较差，网络延时大，也可在贸泽电子下载元器件ECAD模型，再使用Altium Library Loader插件加载。
举个例子，我需要查找元器件：LM1117的原理图封装和PCB封装。

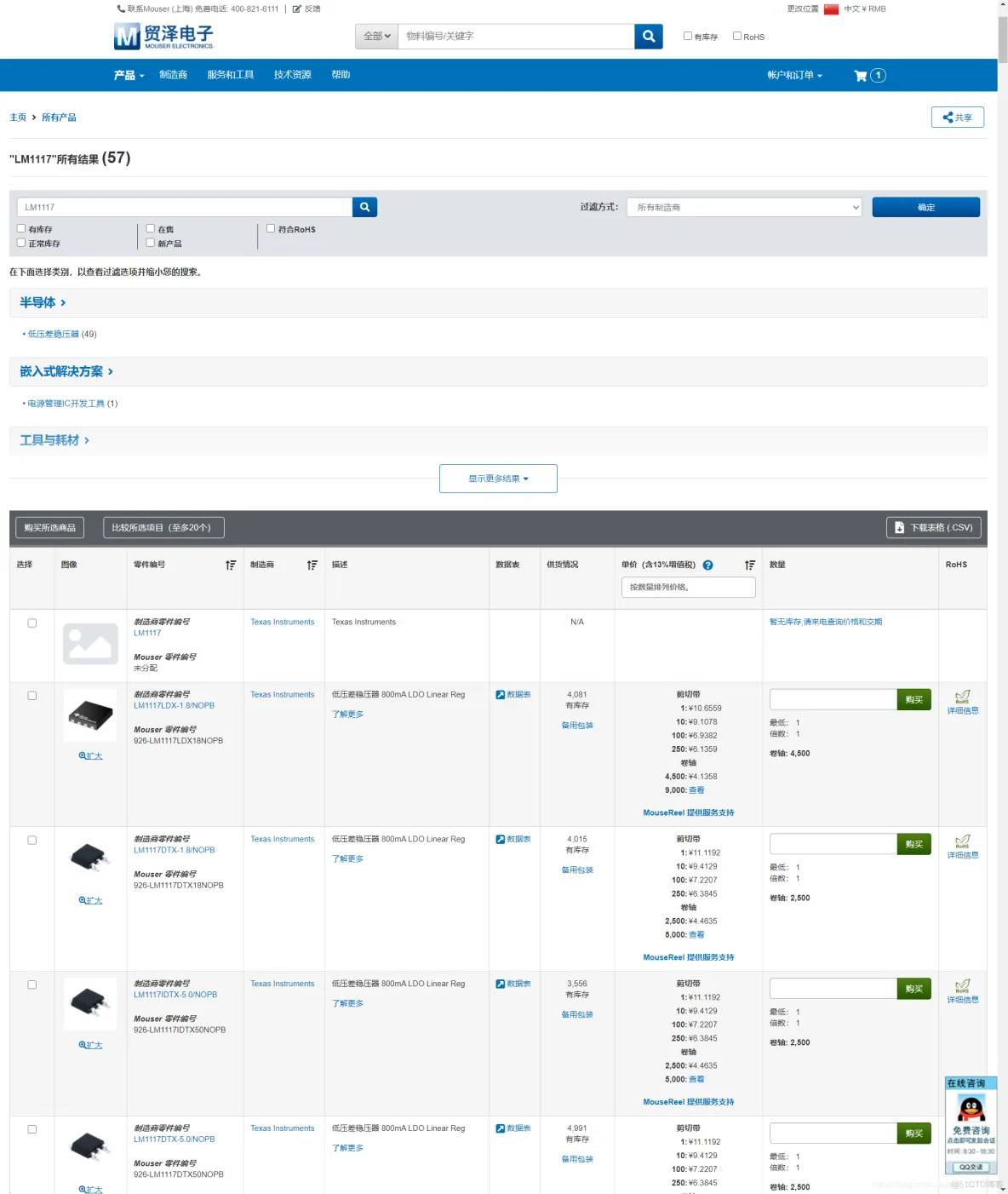

第1步：在贸泽电子查找该元器件，可以看到不同厂商和价格的该类元器件，如下图所示：
第2步：点击符合要求的元器件，如下图所示：
可看到贸泽电子开源的原理图库、PCB库和3D库文件，如下图所示：
第3步：点击下载，即可下载资源文件（注意：新用户需要注册账号），下载的文件后缀为.epw格式，无法直接打开，需要安装相应软件，如下图所示：
打开Altium Designer中Altium Library Loader插件，点击OPEN ECAD MODEL（注意：也需要先建立一个空的原理图文件），即可加载模型。
直接点击ADD TO DESIGN，即可。
