AD PCB布局模具设计法实战技巧

电路中很多相同的模块,例如输出电路,一个光耦,一个MOS管,几个电阻,都是一样的功能,需要布局成相同的形状,貌似AD有这个功能,但是我不会,我找了一个自己的方法,就是模具设计法。

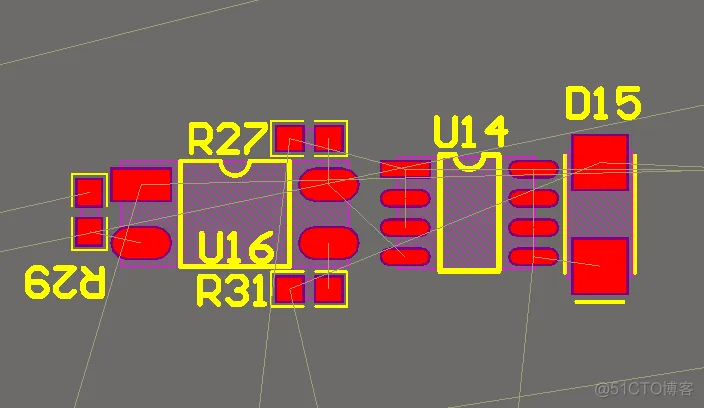

先设计一个好的模块:

AD PCB布局的模具设计法_AD

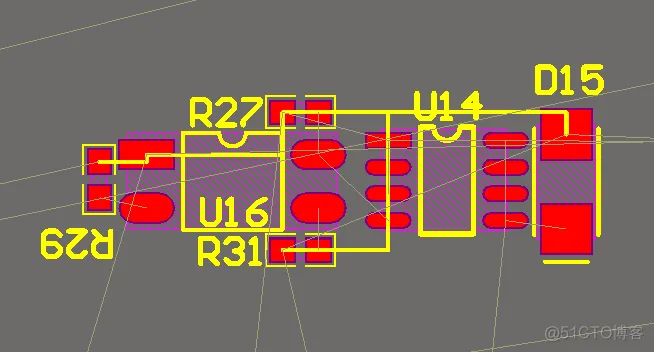

然后根据这个设计好的模块在TopOverlay上从各个元件的Hot Spot上画线,生成一个模具:

AD PCB布局的模具设计法_AD_02

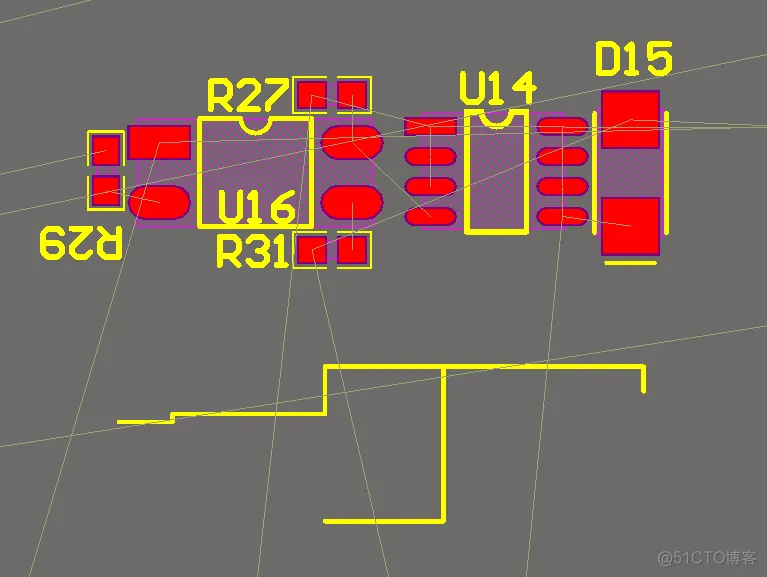

把模具取出来:

AD PCB布局的模具设计法_电路设计_03

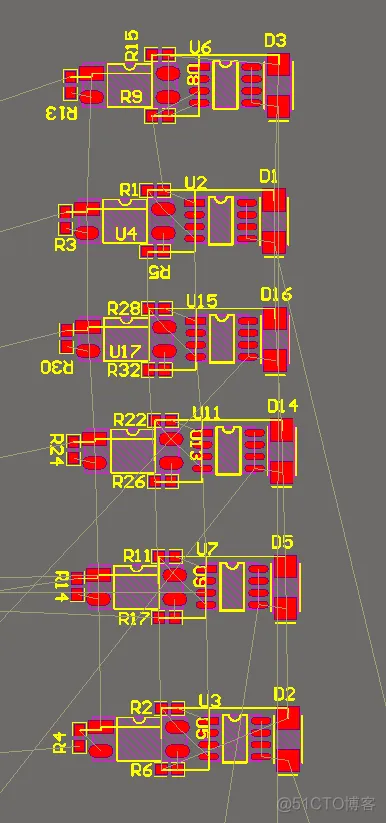

然后用这个模具来布局其他相同的模块即可:

AD PCB布局的模具设计法_电路设计_04

这就挺方便了,所有模块都是完全相同的布局,对于强迫症的我来说是一个不错的方式。
