开关电源PCB设计：铺铜指南与实战技巧

1.确认好元件布局之后，为了确保功率回路能够流经较大的电流，一般我们会对功率回路的元件之间使用铺铜进行连接，而非布线。

2.首先在铺铜之前，要进行规则上的设置，具体操作为：

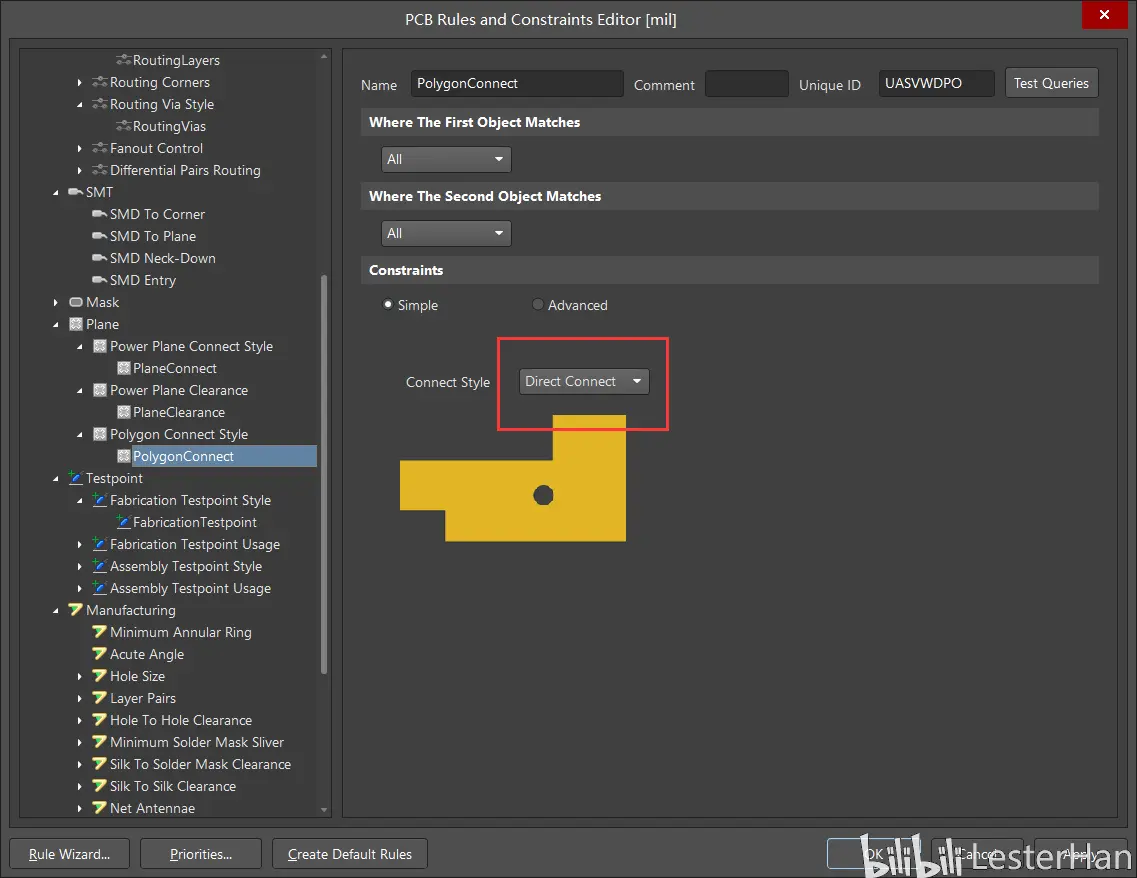

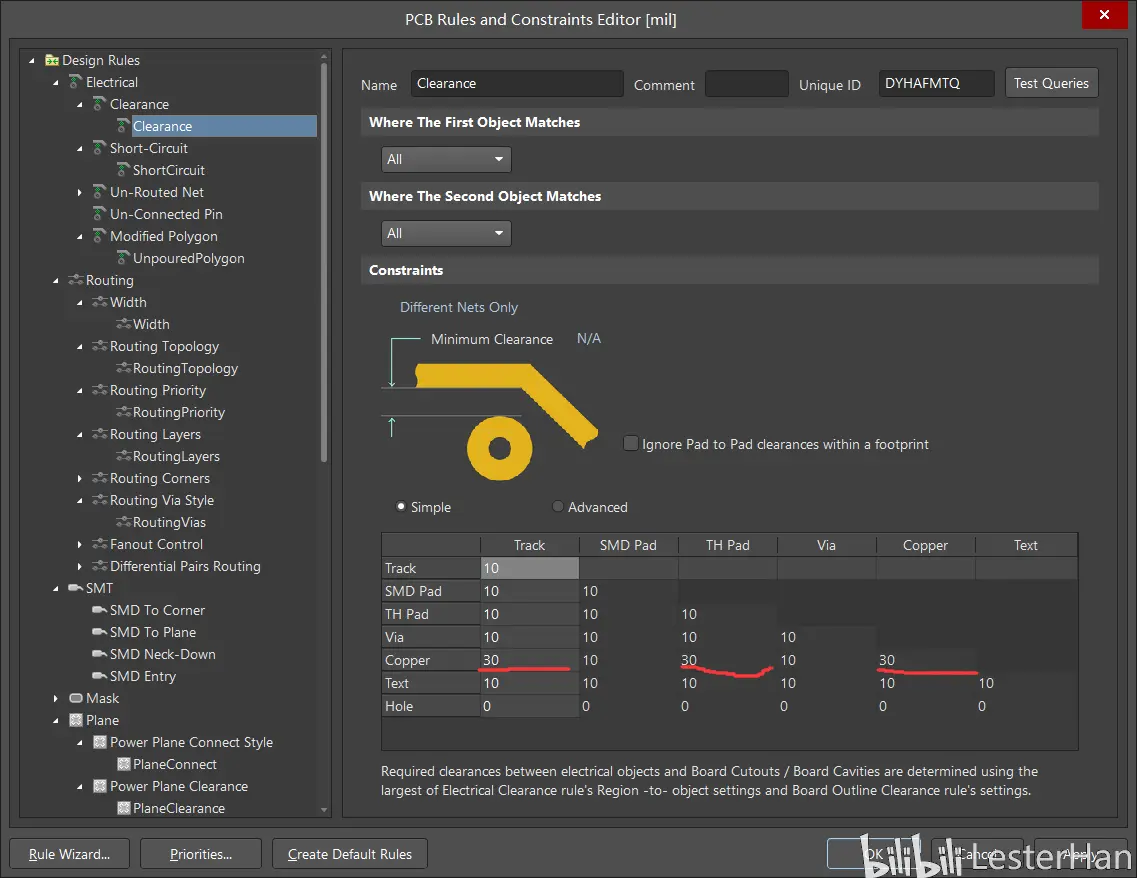

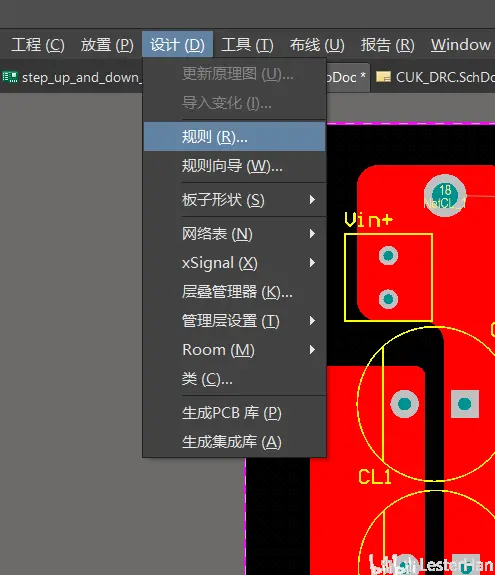

Design->Rule（设计->规则），按下图步骤设计好后（根据实际使用场景不同，设置参数不同），Apply->OK

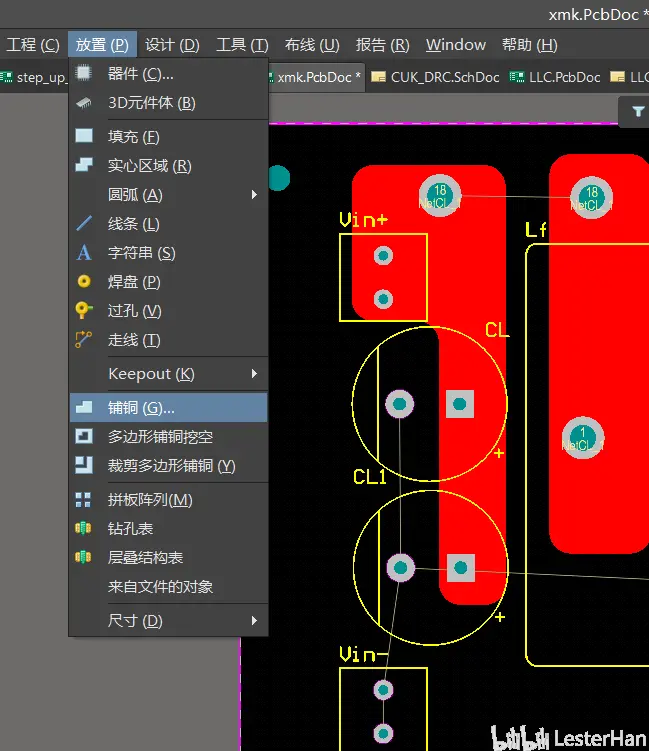

3.下一步就是进行铺铜操作（这里以Altium Designer19为例）

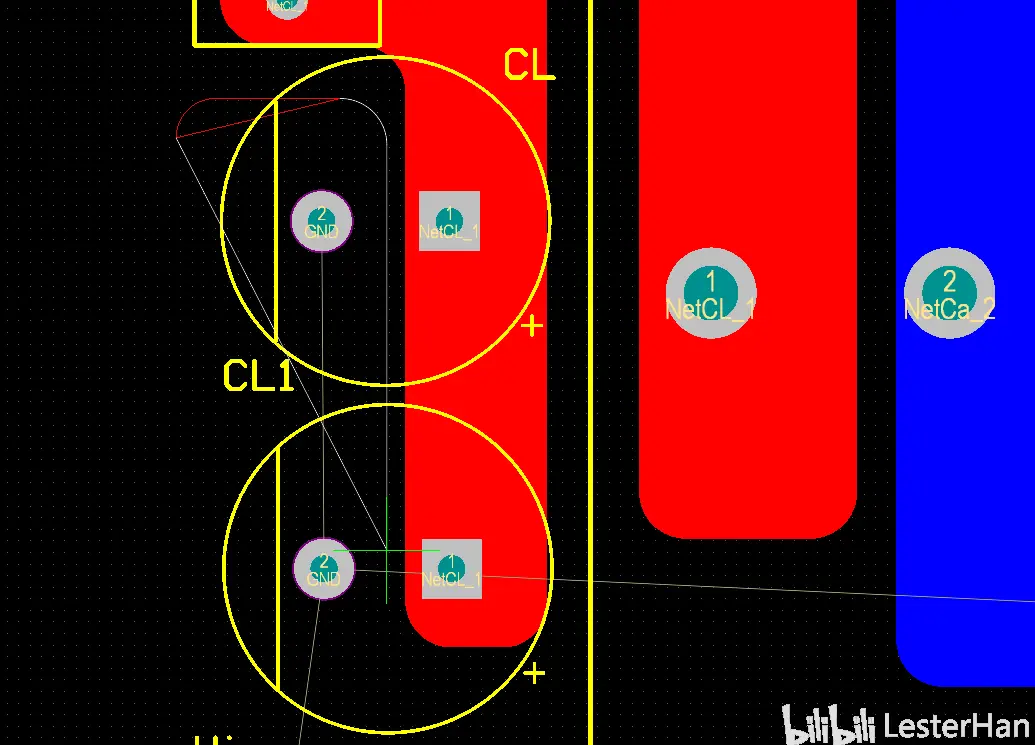

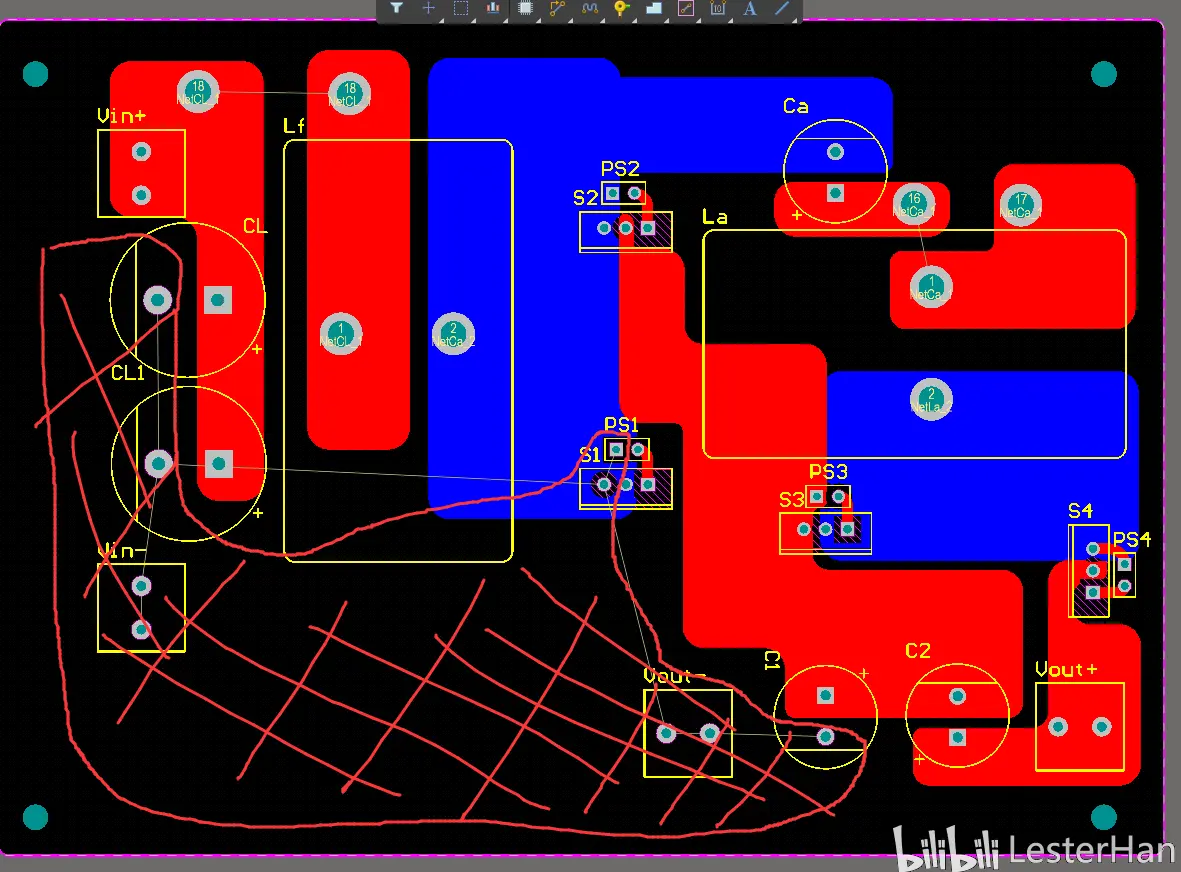

4.首先要明确铺铜的位置

5.绘制铺铜范围

系统自带英文输入法下，Shift+Space（空格）可以切换拐角的类型，这里选择了圆角，为了防止尖锐的拐角当电源板工作在高电压时可能造成的放电或击穿。

绘制完整的轮廓

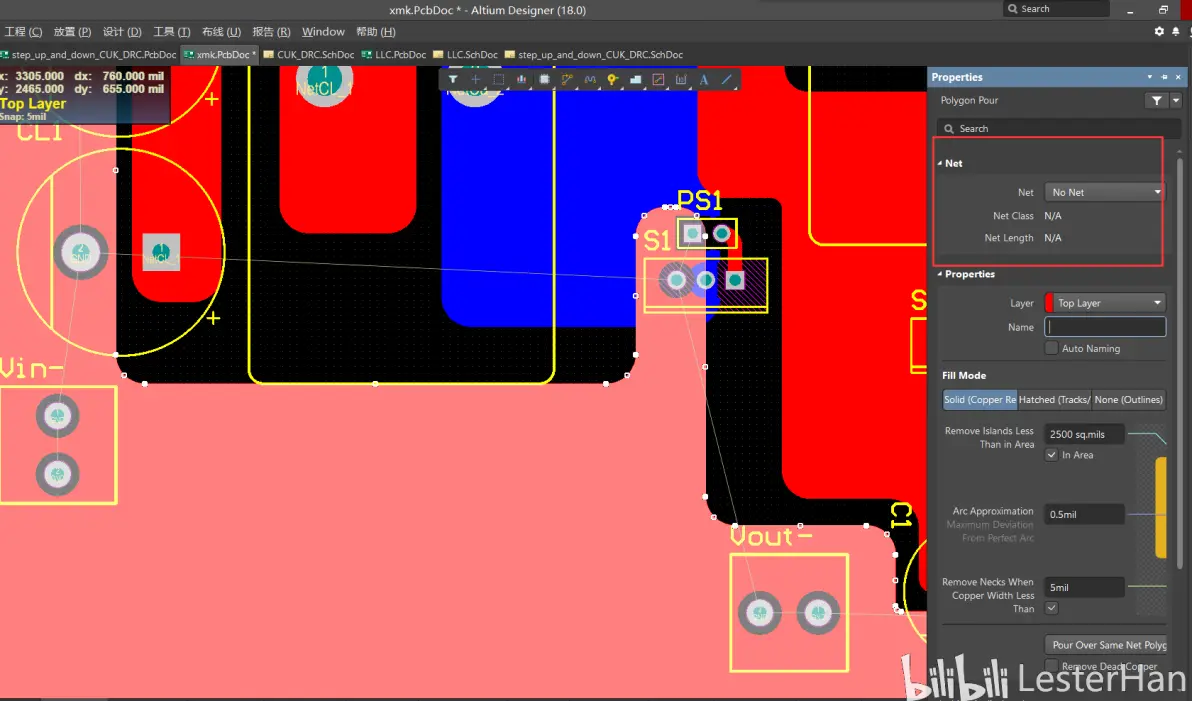

该示例中想要通过铺铜连接的焊盘是GND网络的，即接地的。但这时的铺铜是没有网络的，我们需要设置它的网络(Net)，双击这块铺铜。在右边弹出的选项中，设置这块铺铜的网络，该示例中选择GND

选择后，在Altium Designer18之后的版本中，会出现下列的铺铜报错。

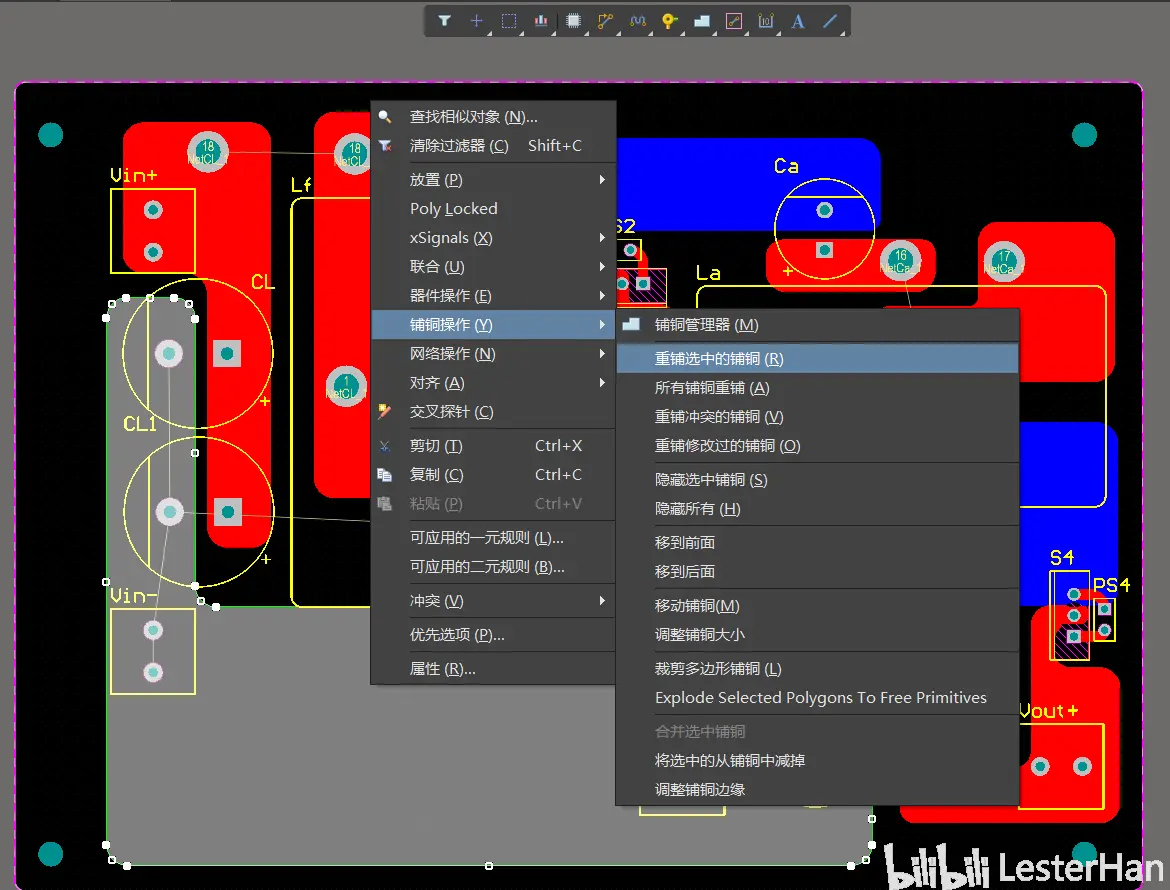

这时，右键这块铺铜，选择铺铜操作->重铺选中的铺铜。（印象中，在AD17之前的版本中，不需要这一步操作，只要选择完铺铜的网络，如果网络和规则不存在错误，是不会出现报错的，而且会之前形成一块连接好的铺铜）

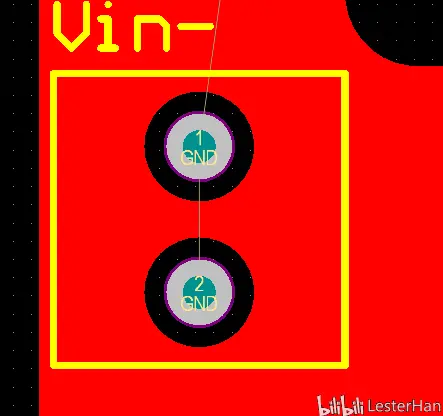

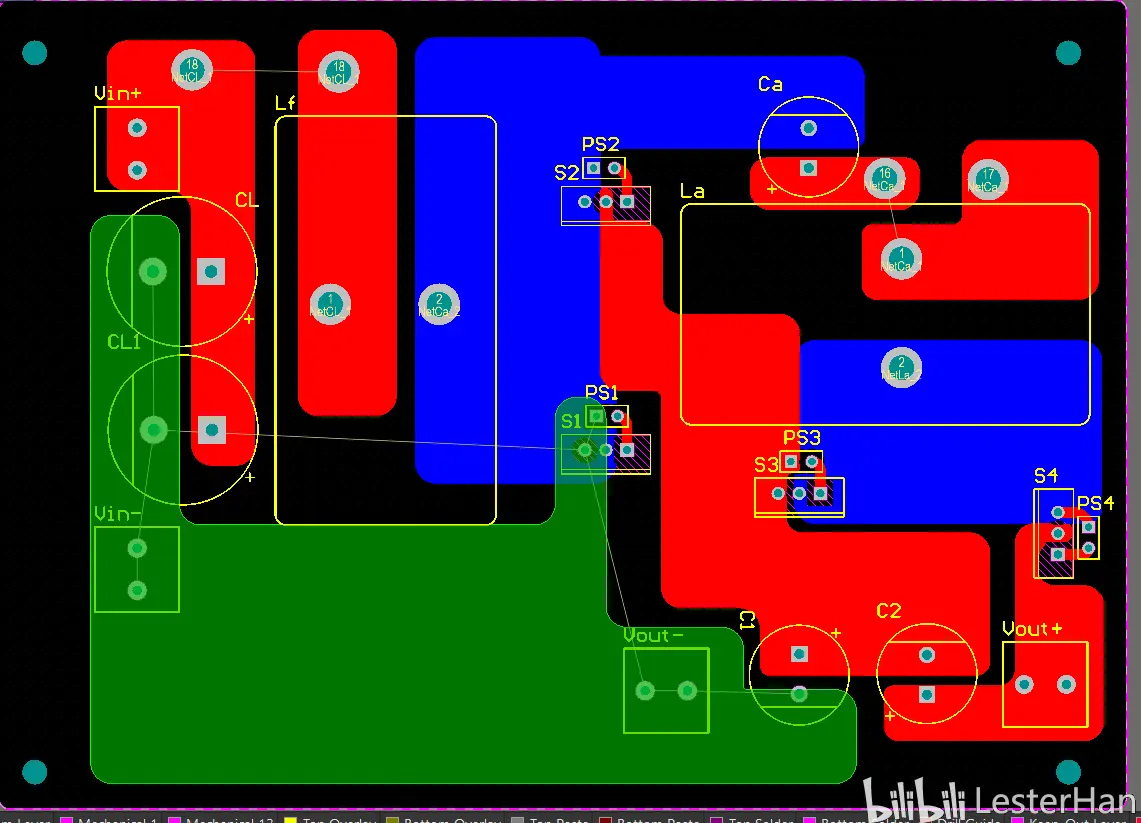

铺铜完成。（举一反三：如果需要在其他层铺铜，也是同样的操作）
