画完板框以后，要对元器件进行布局。布局的质量，将直接决定布线的难度。导入到PCB中的元器件种类很多，可谓一团乱麻。但不谋全局者，不足谋一域，要想把元器件摆放整齐，就要有大局观。先将元器件按种类排开，进行预布局。

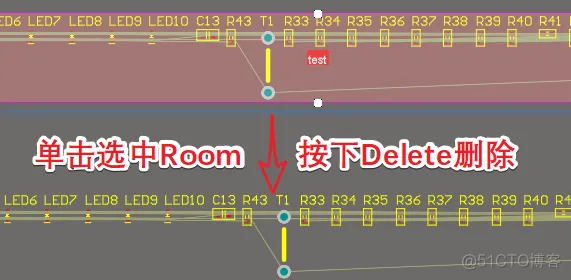

导入到PCB中的所有元件， 都会被半透明的红色矩形包围，这个矩形就是ROOM。ROOM适合用于较复杂的多通道的电路板，对于此案例没有用，还会影响器件移动。单击选中Room，按下Delete删除Room，然后就可以随意拖拽器件进行布局。
选中所有的元器件，按下快捷键“IL”，“在区域内排列”，然后按下测量长和宽。
如图，所有器件紧密排列好，长80mm，宽30mm，面积为2400mm2，这基本上是单面放置元件时，电路板的最小面积了。使用100mm×75mm的电路板完成布局与布线，面积绰绰有余。
现在常用的表贴阻容基本都是 0805-0402封装的，Altium Designer预设的器件编号字符尺寸为 60mil x 10mil，比元件的体积还要大，需要改小一点。现在大部分板厂都能清楚印出 1mm x 0.15mm 的字符。
双击字符可以修改大小，但是一个一个字符修改，太慢了。选中一个位号，使用“查找相似对象”的功能，可以快速调整位号的大小。

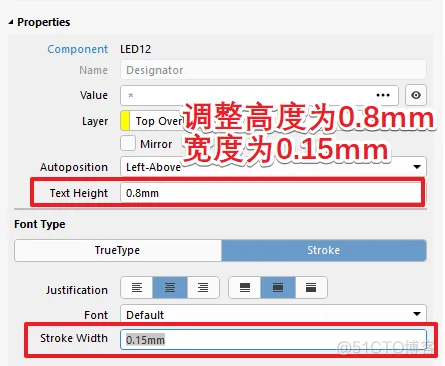

需要修改的位号，共同的特征是：都是丝印，都表示位号，因此让“Text”与“Designator”都是“Same”，点击确定，就可以选中所有位号。然后修改大小为高度0.8mm，宽度0.15mm。
刚刚提到过，现在现在大部分板厂都能清楚印出 1mm x 0.15mm 的字符，可是为什么调整的高度是0.8mm呢？
因为位号丝印默认的形式叫做“Stroke”，当设置为0.8mm高度时，实际的高度就是1mm。“Stroke”格式无法显示中文，如果想显示中文，要调整为“TrueType”,高度设为为1.2mm，实际高度才有1mm。
绘制原理图的时候，要按照模块化的思路，把实现某个功能的元器件放在一起。原理图中，相互连接的元器件，在PCB中也必然是相互连接的。因此，可以按照原理图中的连接关系，快速把一堆杂乱的元件按照功能摆放在一起。

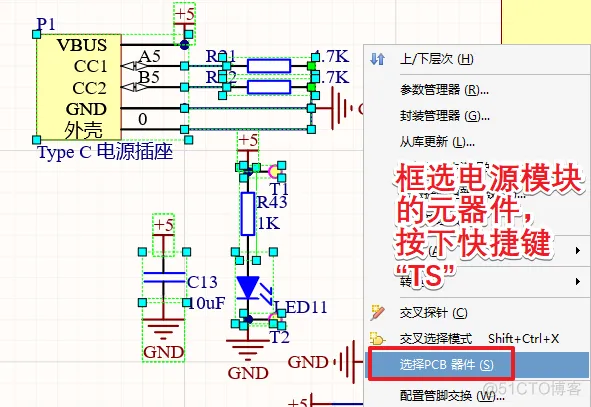

在原理图中选中相同功能模块内的所有元件，如图是电源相关的元件，然后按下快捷键“TS”，可以自动跳转到PCB文件中，并且同时选中PCB中的元件。

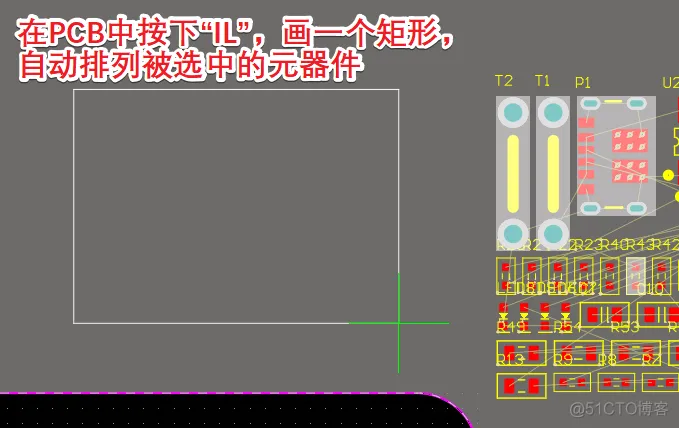

在PCB中按下快捷键“IL”，然后画一个矩形，则所有被选中的元件自动整齐排列到矩形中，效果如图

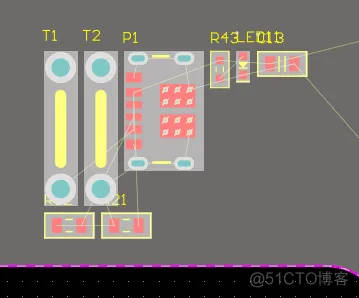

效果

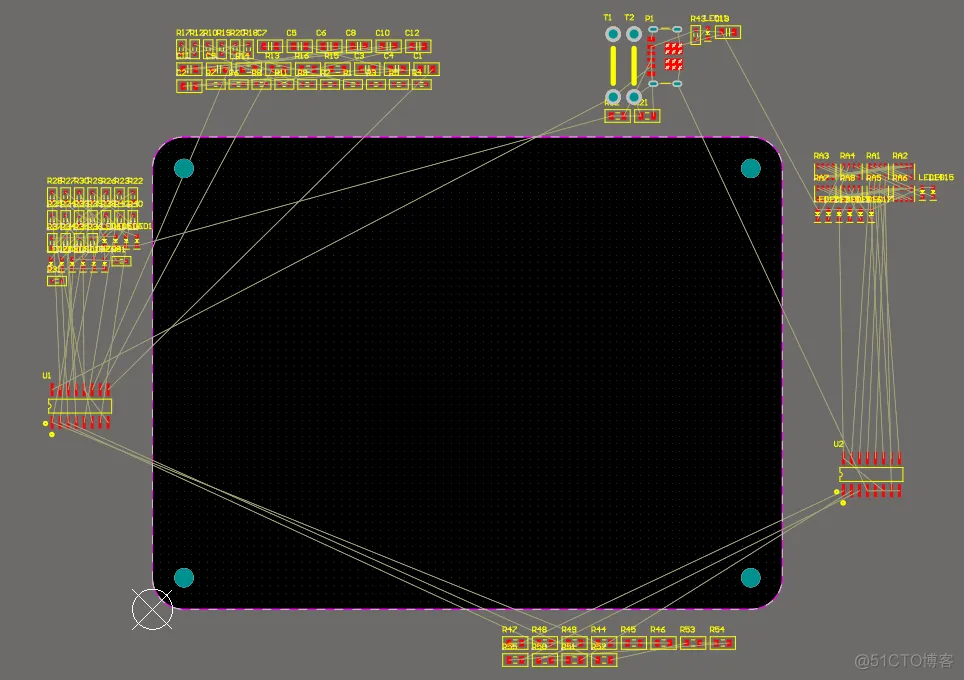

完成所有的模块化布局。这个过程我感觉很神奇，就像元器件飞到了手头边似的。
在原理图中，按下“shift”,再点击某个元器件，可以选中或者取消选中。
在PCB文件中，若想放大或者缩小PCB视图，有以下方法：
按下“ctrl”，再滚动鼠标滚轮；
按下鼠标滚轮，向上或者向下滑动鼠标；
按下“ctrl”，按住左键不松手，向上或者向下滑动鼠标；
按下“page up”或者“page down”
我一直感觉，绘制PCB时，布局，就好比排兵布阵。预布局，就是先把元器件分分类，就像打仗分前锋、两翼，骑兵、步兵。
