AD19实战练习：PCB布局布线技巧

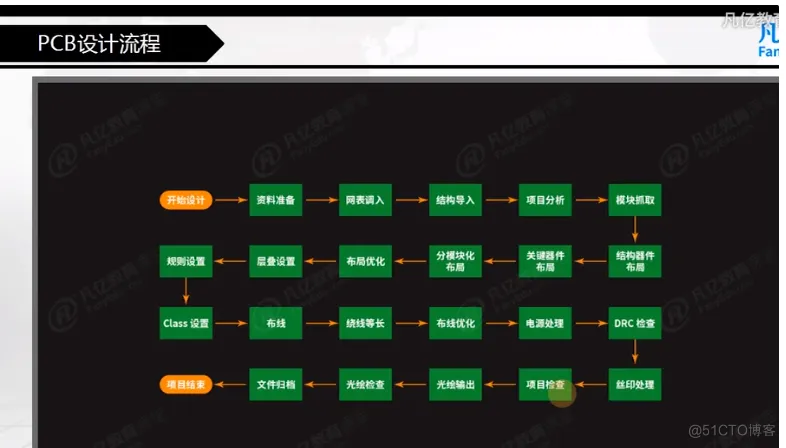

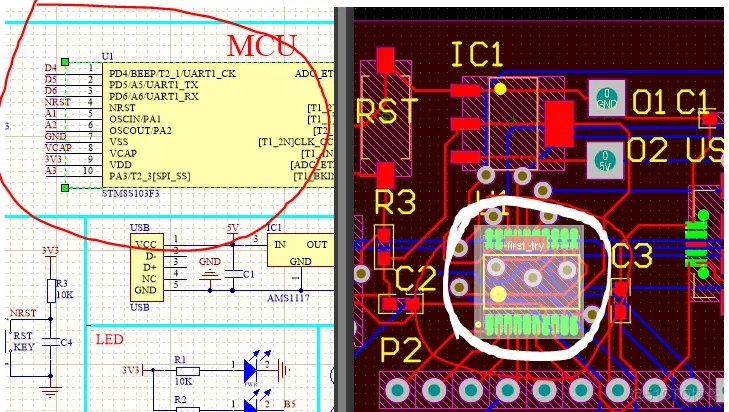

项目栏右击选择split vertical 将原理图和PCB 文件进行分割 页面显示

原理图和PCB对应选择

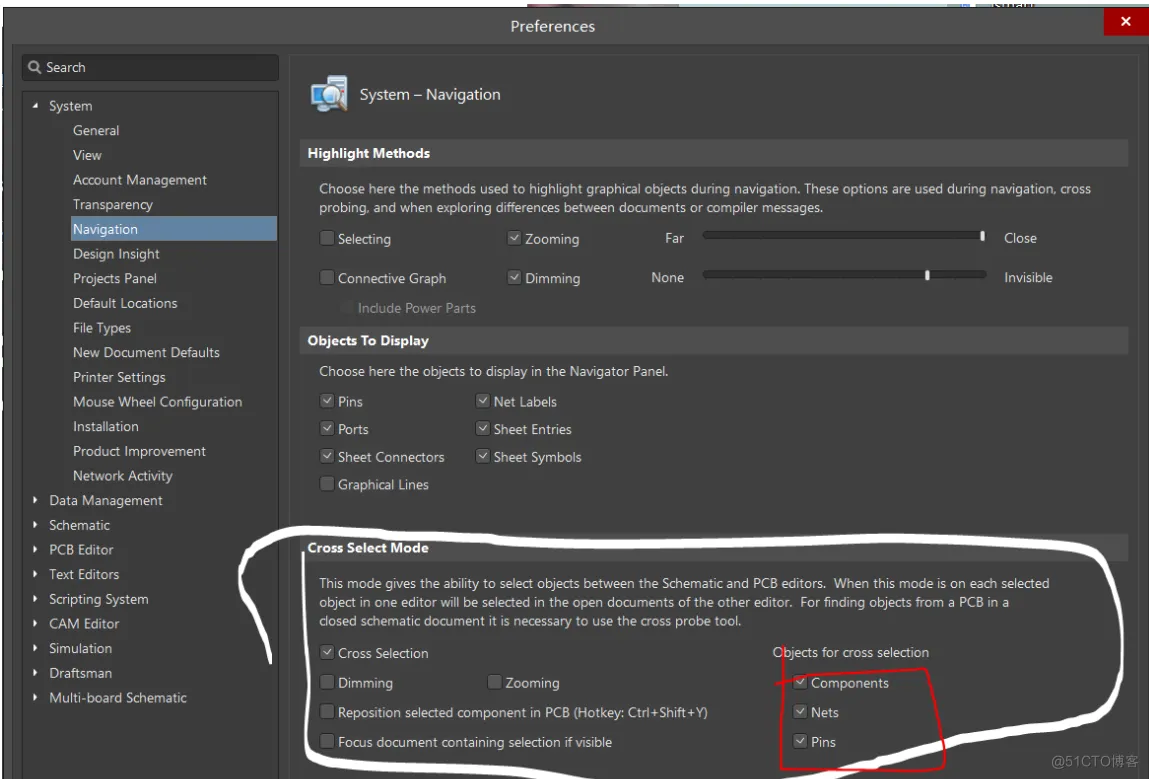

应在原理图选择下，tools–cross select mode 交叉选项对应

有交叉选项时项目被选中的状态可自行设置

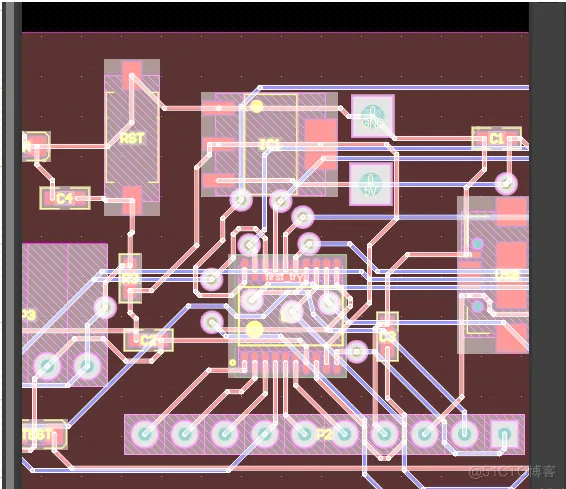

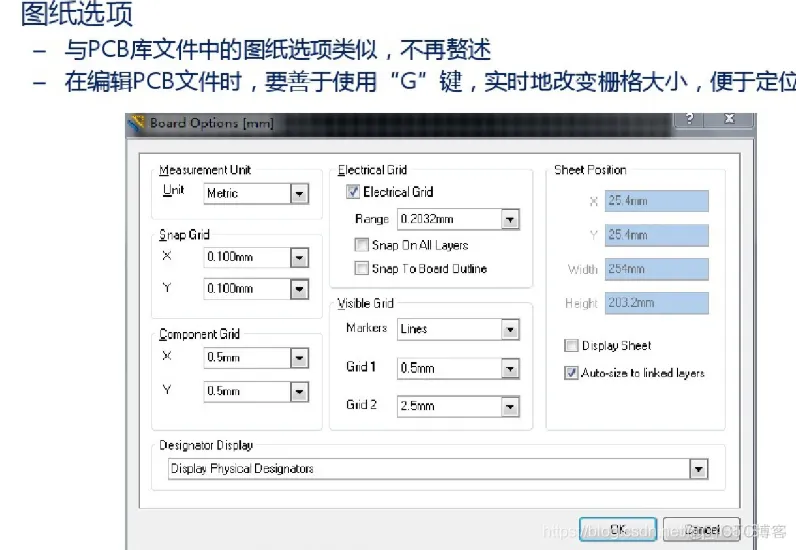

在原理图中选中，交叉显示在PCB上选择tools----comp0nent placement ----rectangle arrage在PCB上即可将选中的原件进行 矩形摆放

如果不成功可能是器件被锁定可以解锁

A快捷键左右对齐

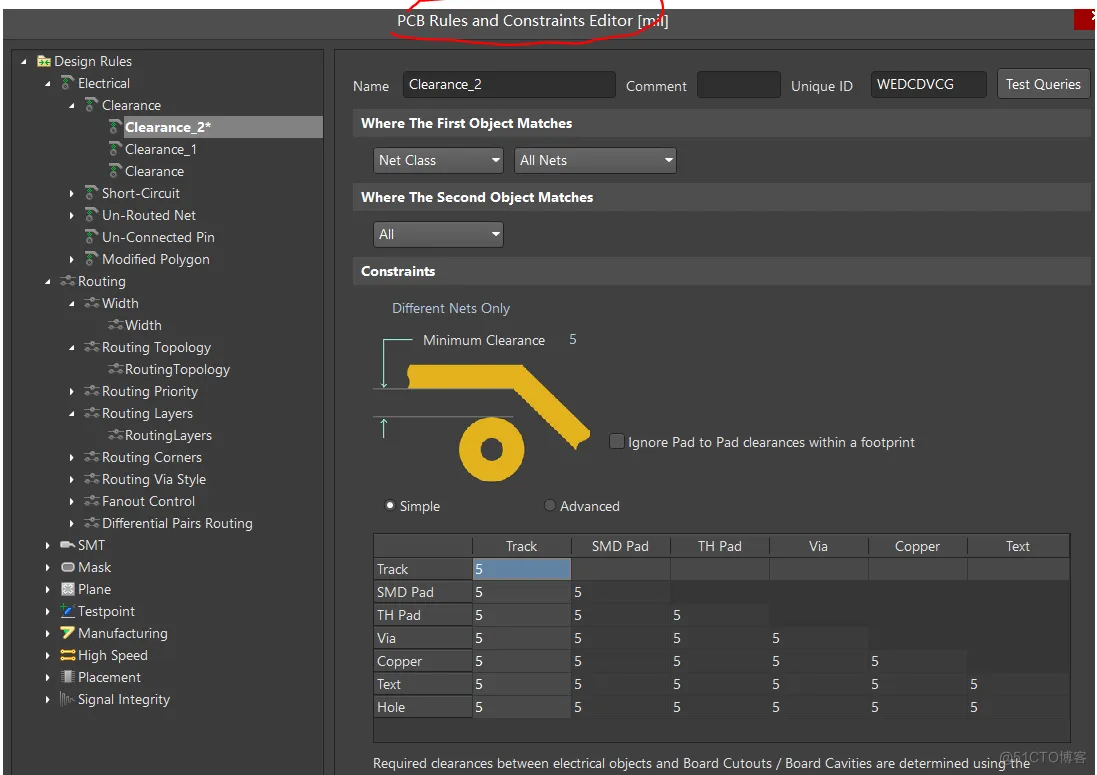

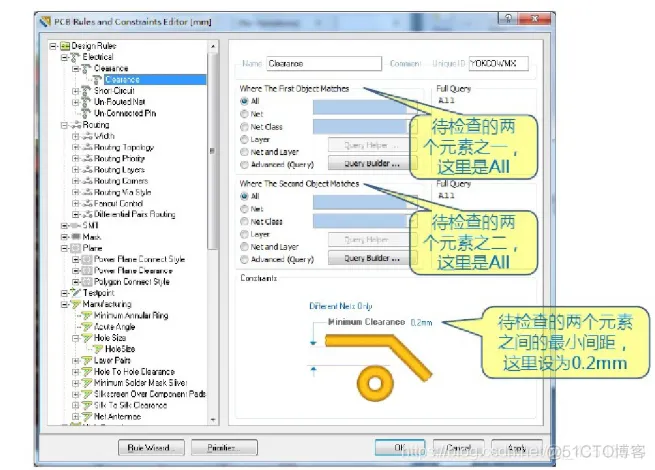

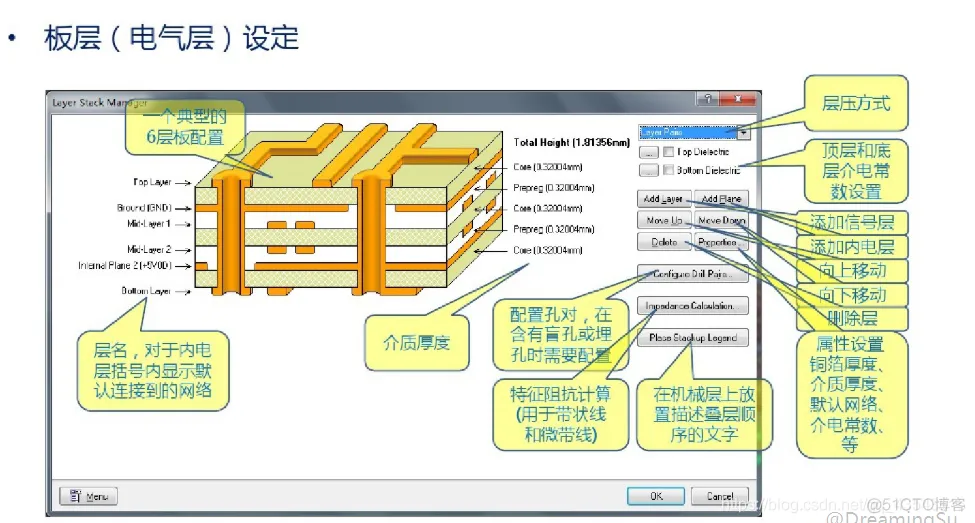

design —rules 进行PCB规则设置修改间距线宽

design —rules wizard

该最小间距

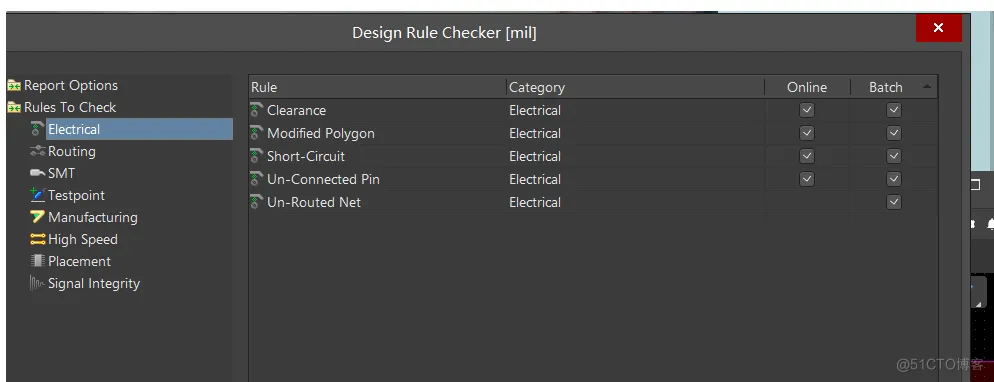

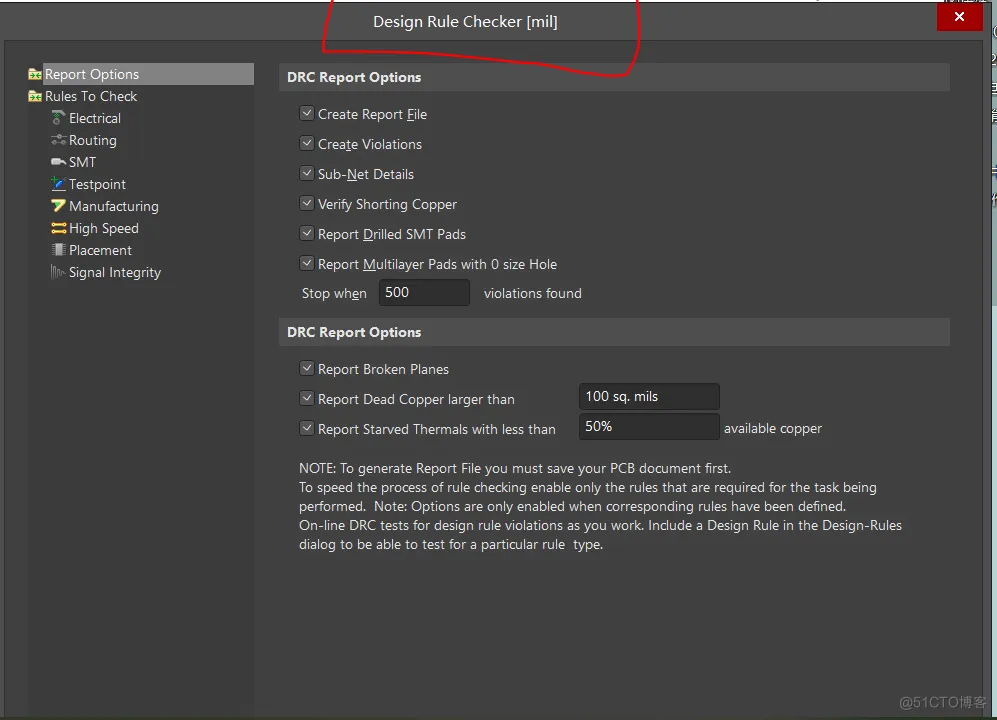

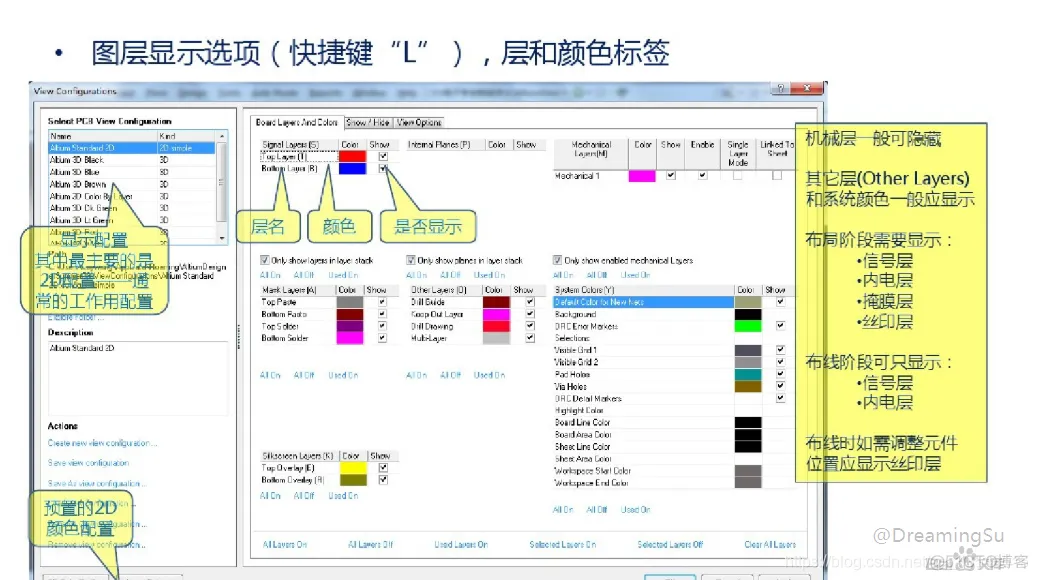

T—D设置规则检查

右键—online DRC ALL Offq取消一系列规则检查,batch drc all off

只保留电器连接的规则检查

快捷键D—R 规则设计

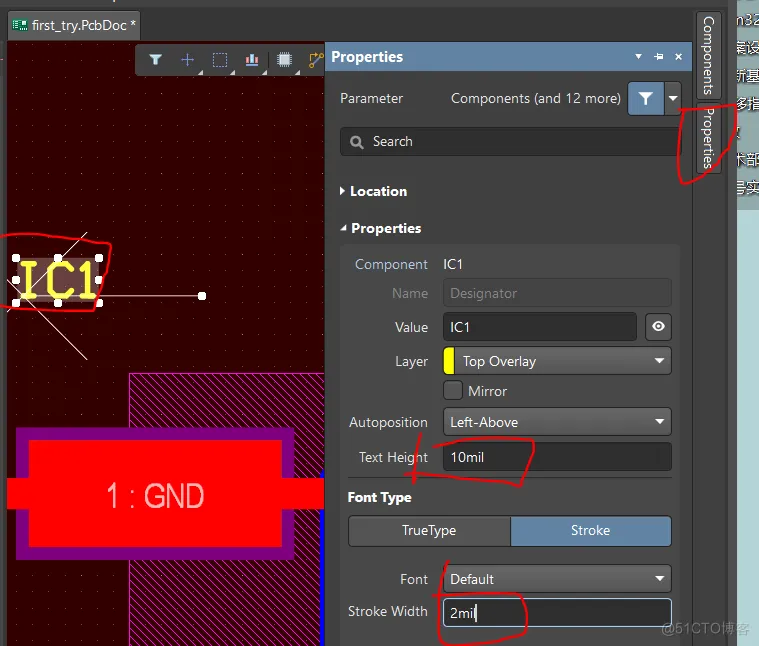

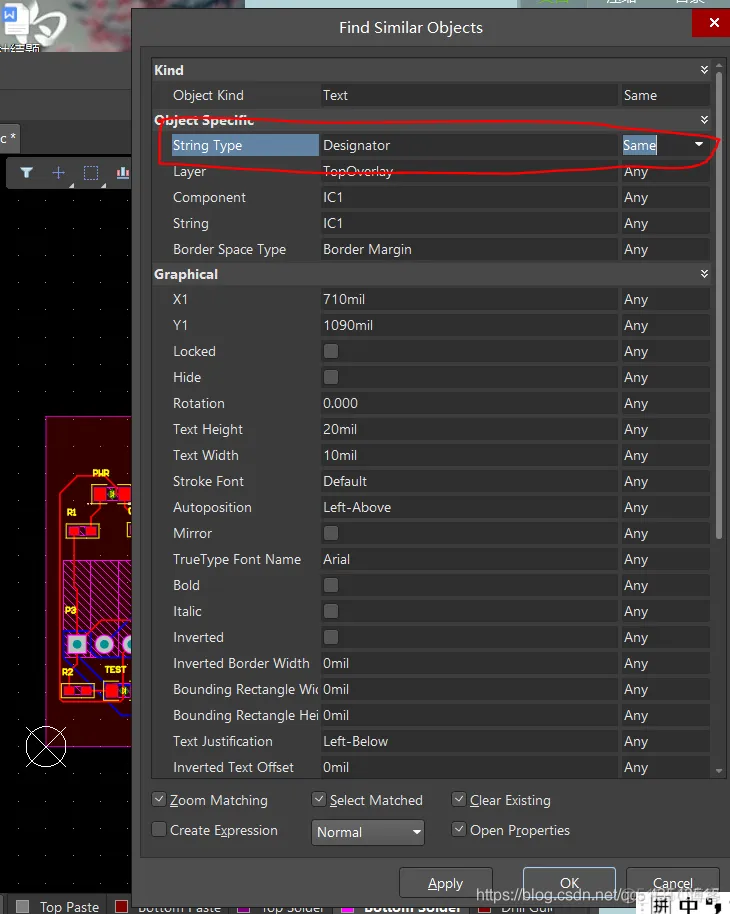

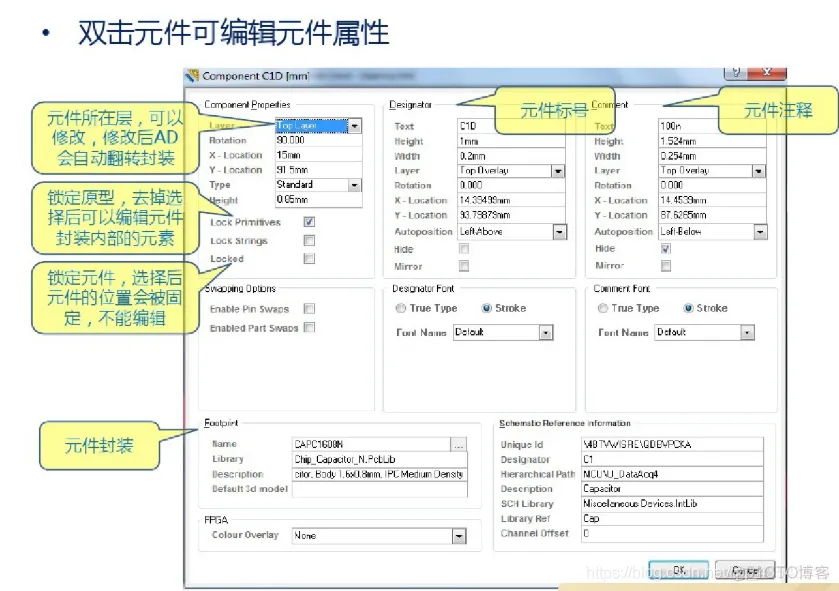

修改标号大小选中其中一个标号然后右键find similar objects选择所有标号然后修改

将原件标号放置在原件中间

crtl+a选中所有原件----空白区按A----按P即可
