AD中原理图到PCB的快速导入方法

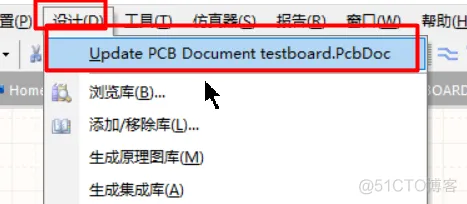

原理图没有问题以后，点击

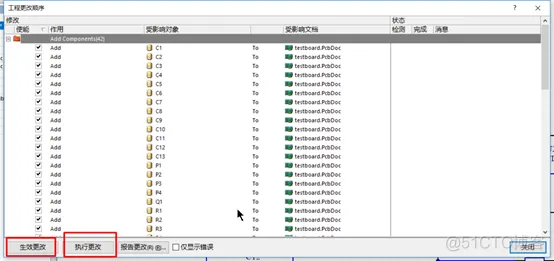

可以把器件导入PCB文件内

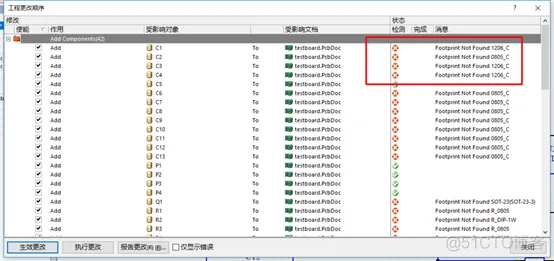

点击生效更改，如果出现X号，可根据信息排除故障

例如，找不到封装，可能是因为没有画封装，或者是找不到库。

建议养成良好的工作习惯，总是先确定封装，再画原理图。器件总是从库里边放置到原理图文件内，而不是复制粘贴得到的。

部分器件的封装如果确定库里边是有的，仍然报错"Footprint Not Found XXX"，可以尝试删掉原理图内的该器件，从库里边重新放置。

导入成功以后所有的器件一般都在一个红色的room区域内，建议删除room，单个拖拽器件。

点击room按delete可以删除。

注意，建议所有的修改，都从原理图修改再倒入PCB。例如，把R1的封装由0805换成0603，可以在PCB直接修改，看似方便，但是如果以后板子再修改或者更新，一般还是从原理图修改，然后导入PCB，那么在PCB直接进行的修改就会被“覆盖”，也就是R1的封装还是0805。所以，建议总是从原理图修改，再导入PCB。
