解决从原理图导出PCB时找不到封装的问题

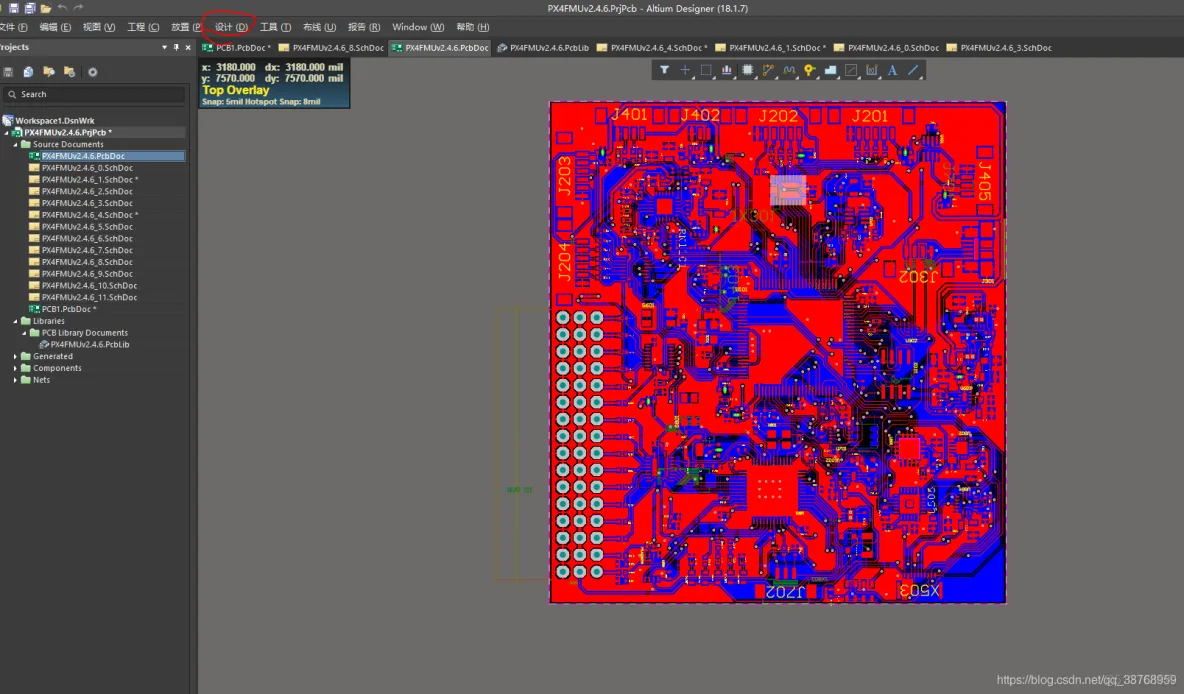

打开pcb页面，点击设计->生成pcb库

仿pix2.4.6从与原理图导出PCB时所有元件都提示找不到封装解决办法_原理图

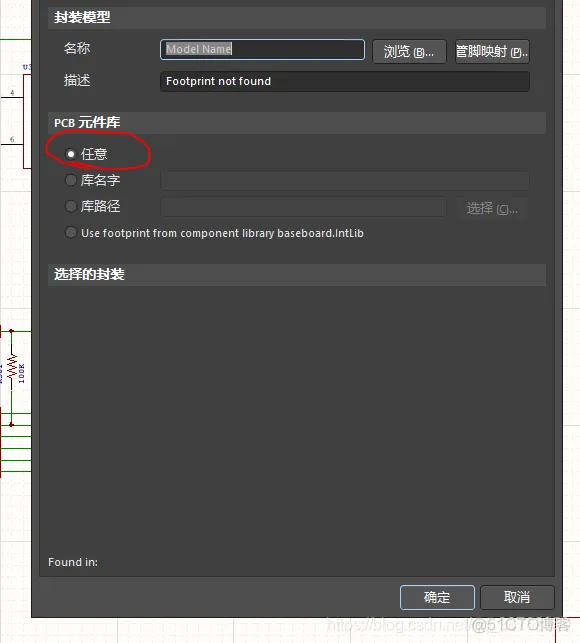

原理图元件的封装设置为任意
仿pix2.4.6从与原理图导出PCB时所有元件都提示找不到封装解决办法_封装_02

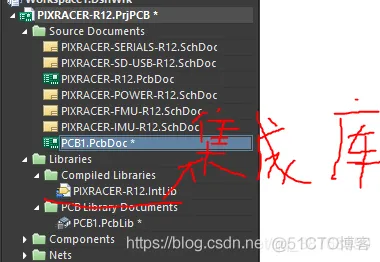

如果生成PCB库的时候生成的不全，可以生成集成库点击设计-》生成集成库，生成后如下
仿pix2.4.6从与原理图导出PCB时所有元件都提示找不到封装解决办法_原理图_03



生成后双击一个原理图封装，

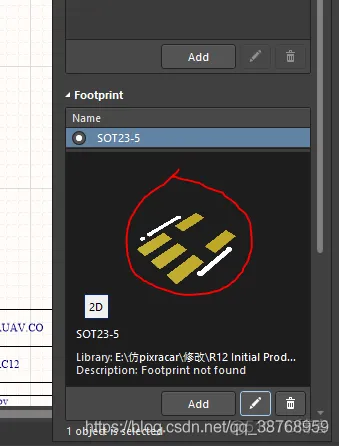

在下图红圈区域点击一下，会显示对应的pCB封装，表示已经找到封装，可以导入到PCB
仿pix2.4.6从与原理图导出PCB时所有元件都提示找不到封装解决办法_原理图_04


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
