AD19实战演练

选择PCB文件，打开选择designe—make pcb llibrary即可将PCB中所用的原件导成PCB库再复制粘贴到自己的文件夹中若不能则手动画

PCB封装对应，选择tools—footpin manager可以统一变封装

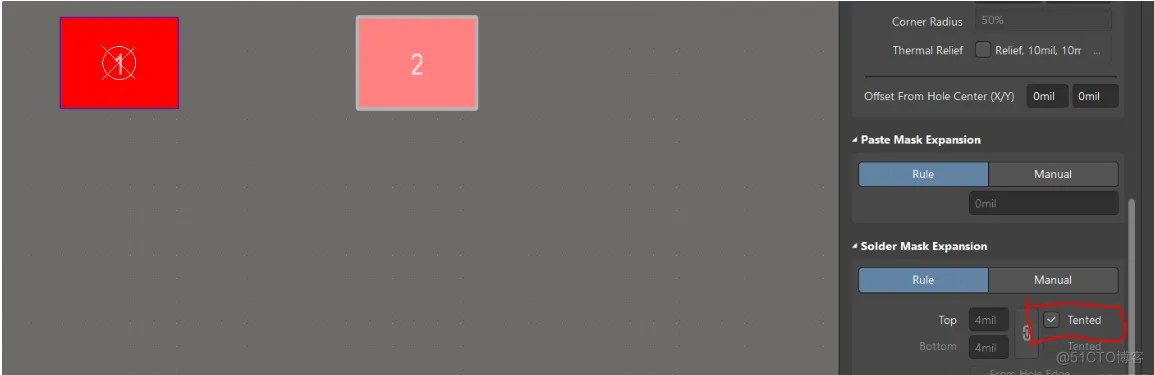

阻焊，防止绿油覆盖。

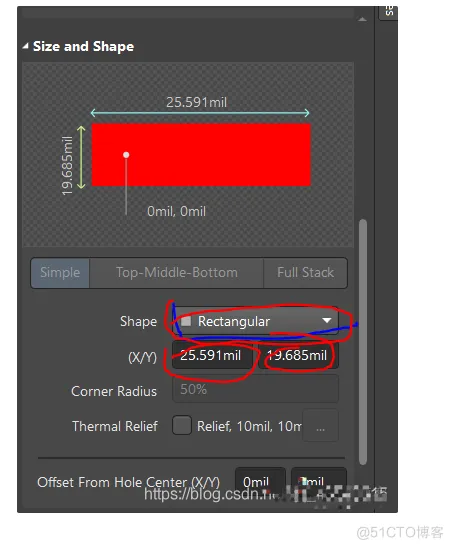

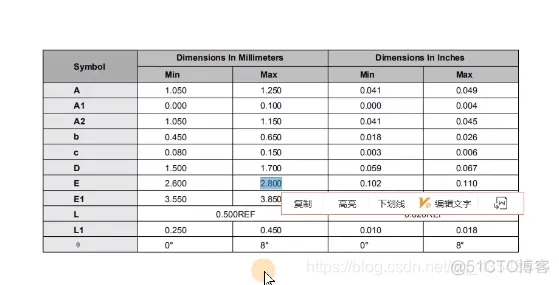

手册规格一般单位是mm，通过双击焊盘可设计焊盘的大小和形状，x/y的直径

可通过location设置焊盘位置

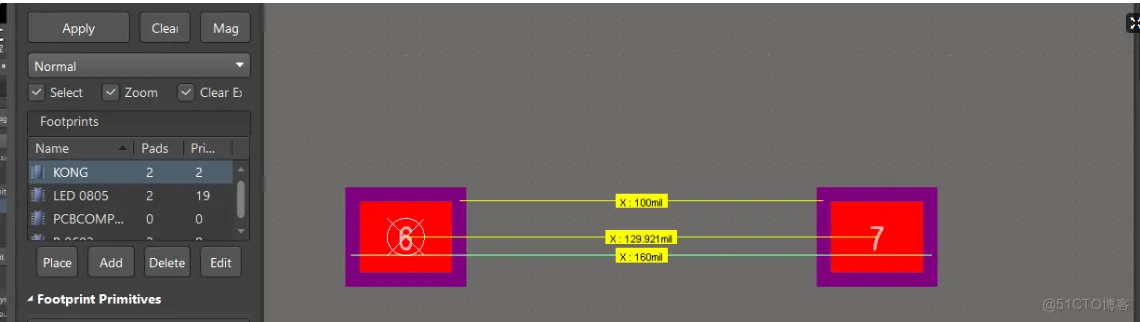

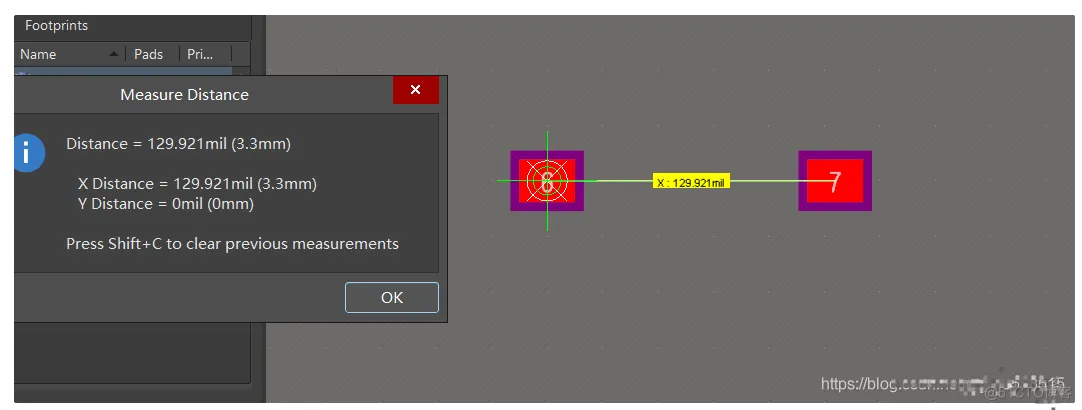

可通过 ctrl+M测量两点间距离

要求焊盘外边缘比最大值大，最里面比最小值小，保证原件能在焊盘上

shift+c取消测量添加，去掉阻焊剂

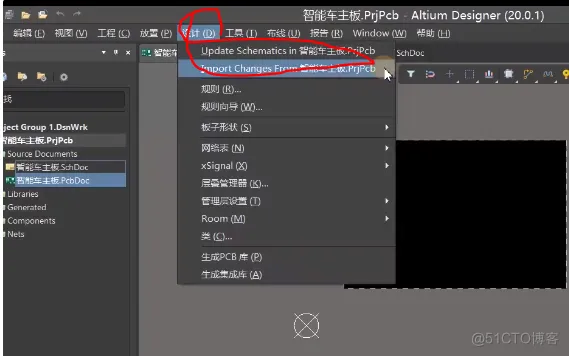

PCB导入，project—updateto

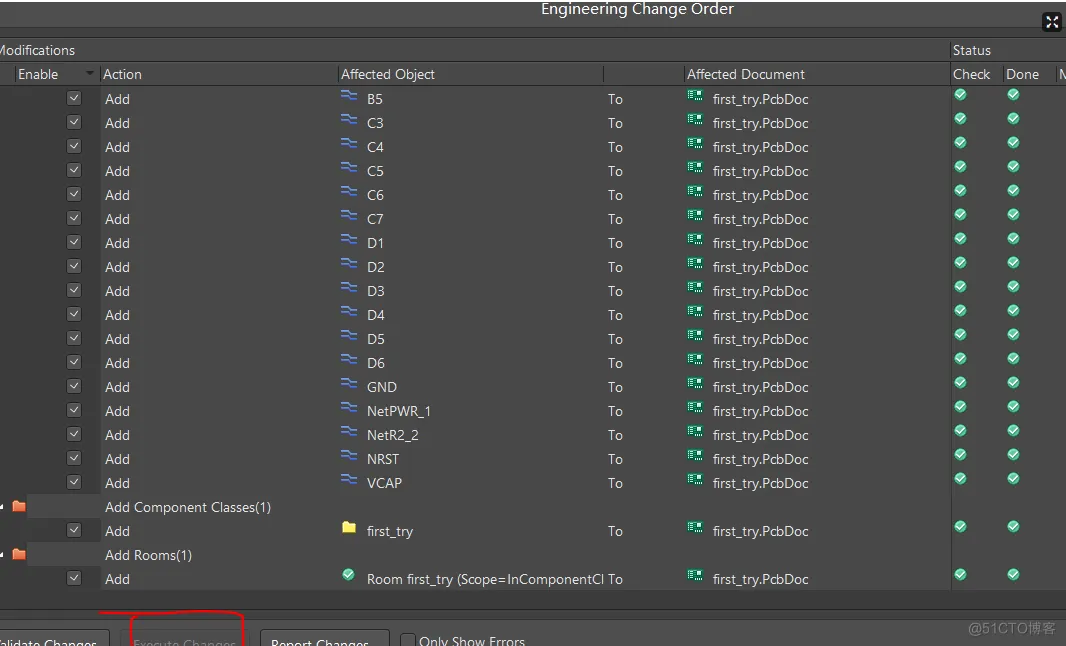

点击执行变更

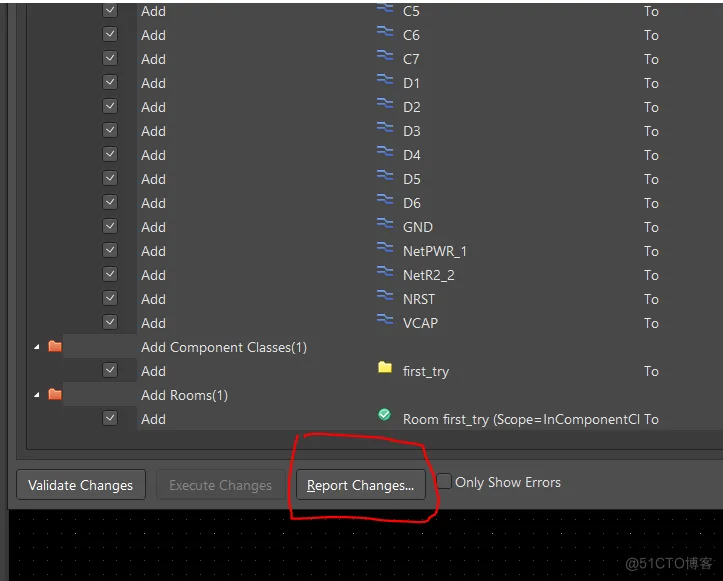

打印报告问题

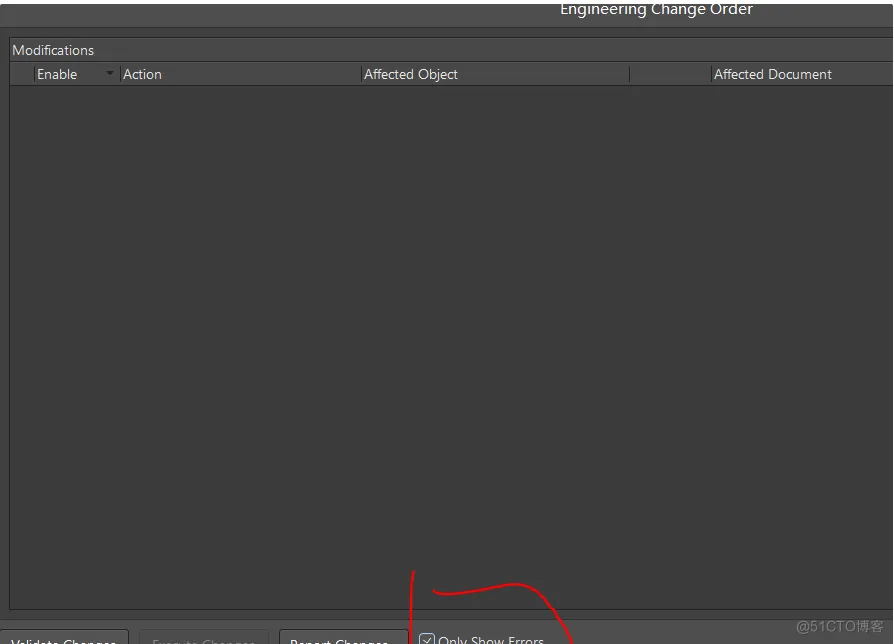

调到仅显示错误没有

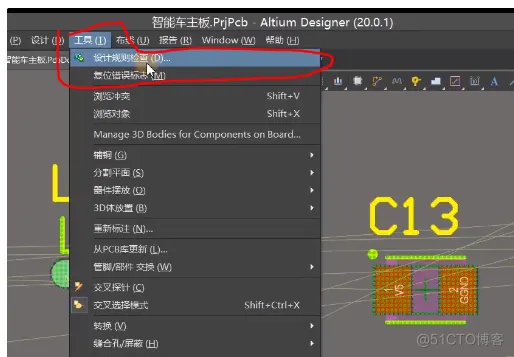

当元件出现绿色报错时要设置规则检查

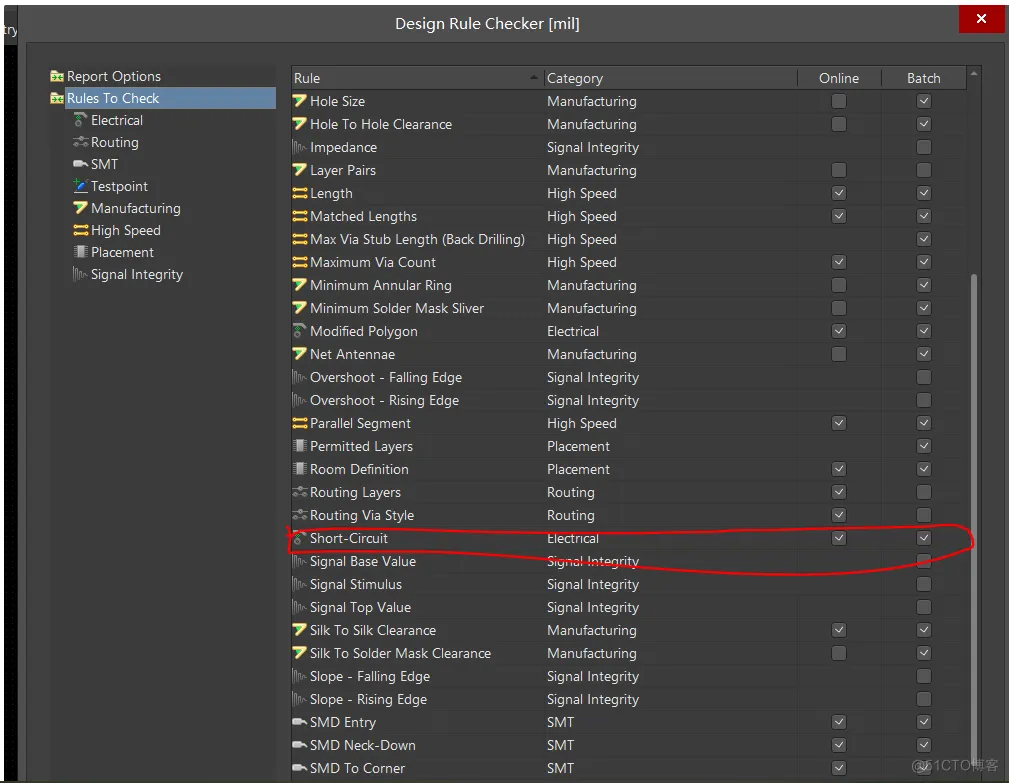

留下短路开路规则
