本文描述在ANSA中提取内流流体计算域几何的基本方法。ANSA是基于面操作的前处理器，提取内流计算域非常简单。这里提供两种最基础的方法。

取几何面

将构成内部计算区域的面放到一个PID中，然后删除多余的几何面。

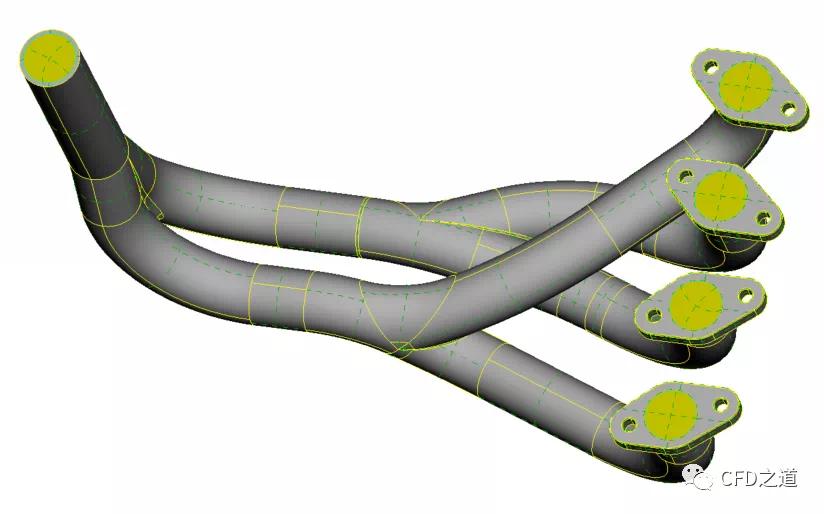

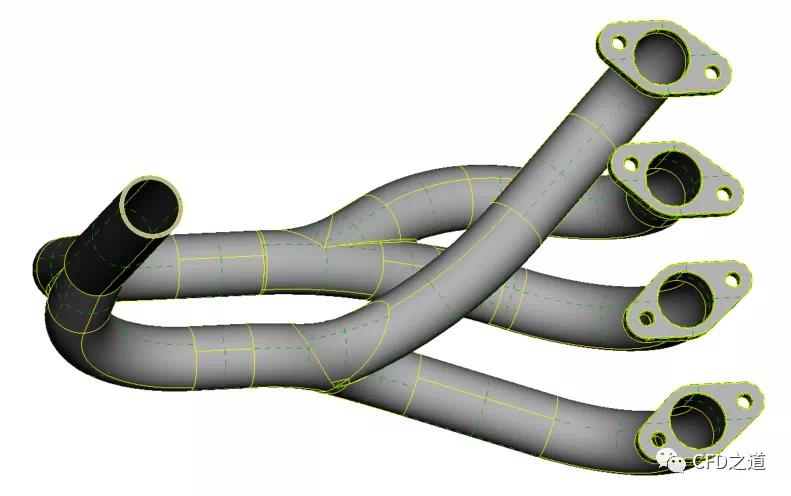

下图所示的几何模型。

• 利用命令Face → Set PID将构成内部流体域的几何面放到同一个PID中。

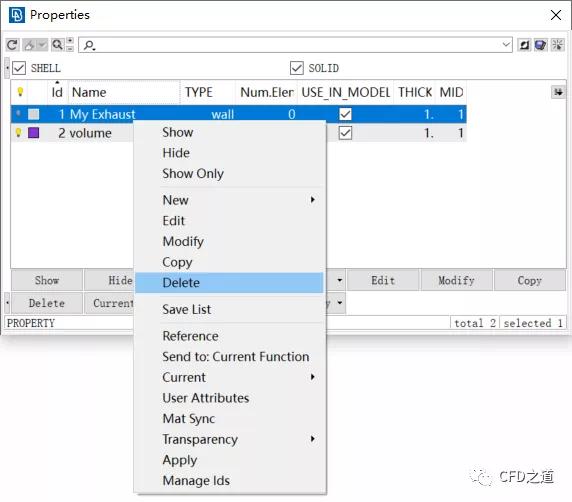

• 打开属性管理器，删除多余的几何面

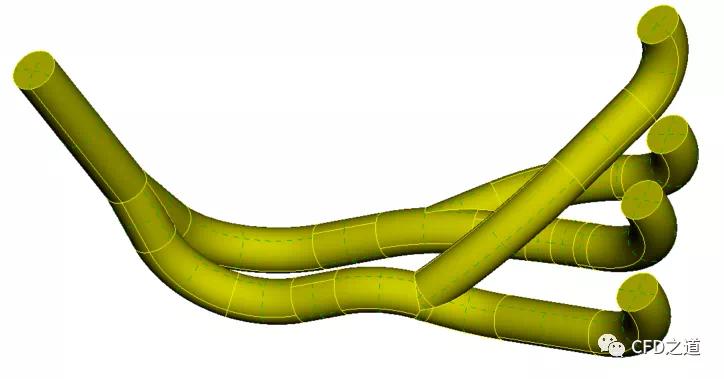

• 利用命令Surfaces → Coons补充进出口几何面

• 利用Face → Set PID命名边界面

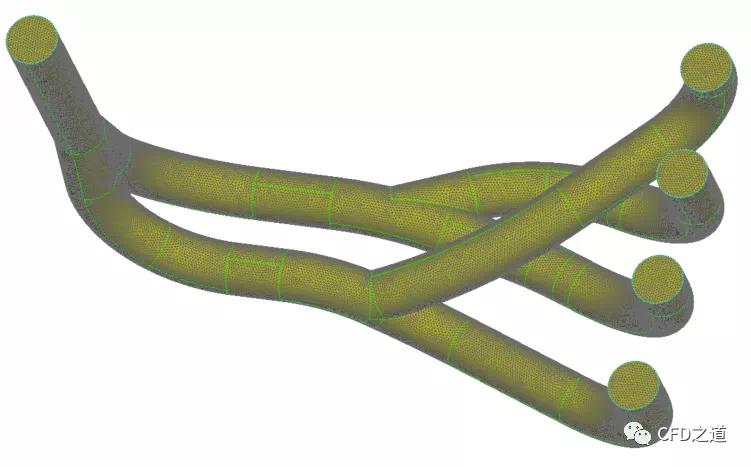

• 生成网格

这种方式适合于构成内流域的几何面较少的模型。

方法2：计算域探测

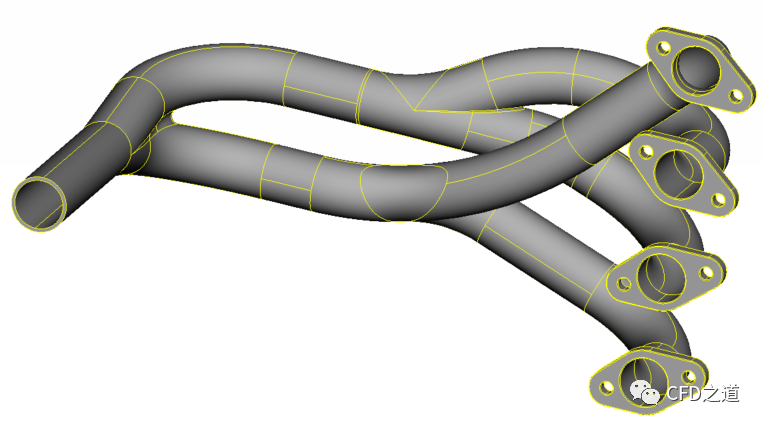

• 原始模型如下图所示

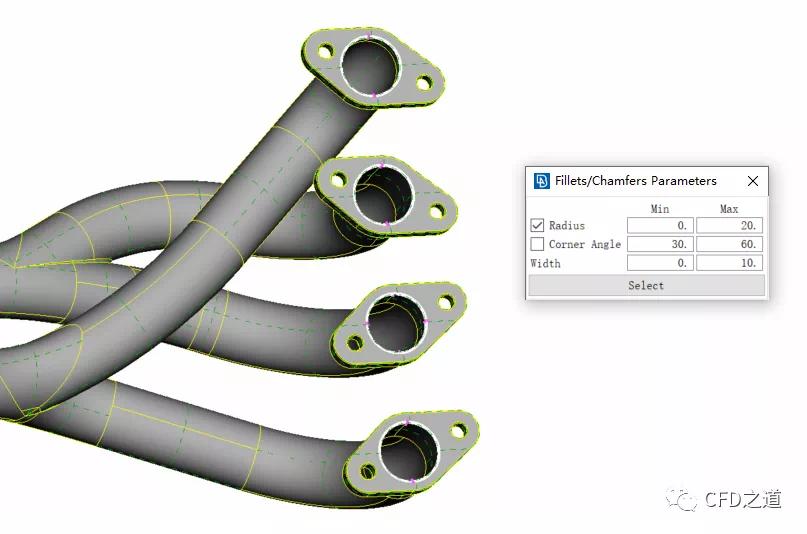

• 利用命令Faces → Dach清理出口位置的圆角

• 利用命令Surface → Coons封闭进出口面

• 利用命令Perimeters → Length指定全局尺寸2 mm

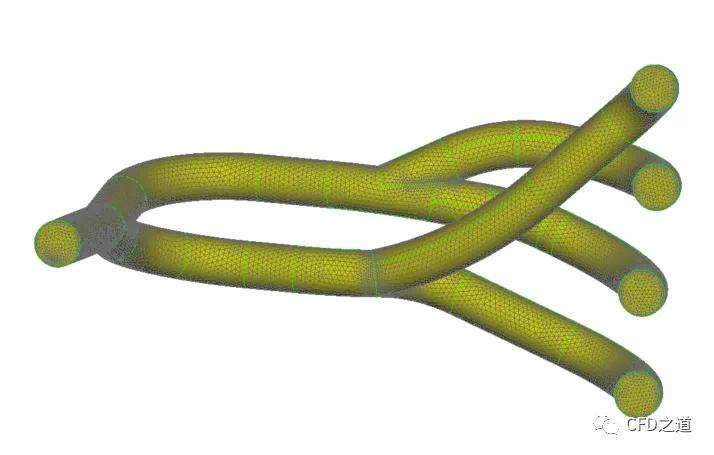

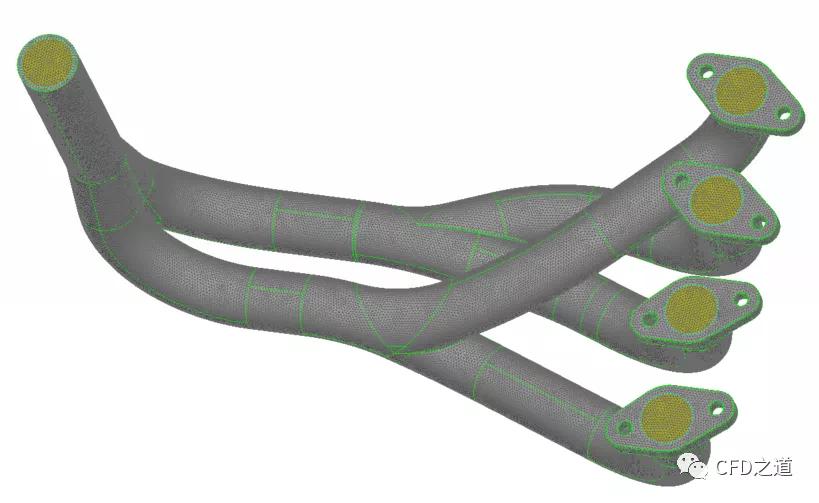

• 利用命令Mesh Generation → Free → Visual生成网格

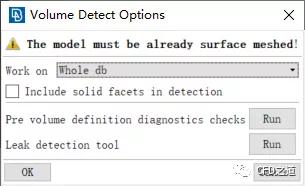

• 利用命令Volumes → Define → Auto Detect自动探测封闭区域

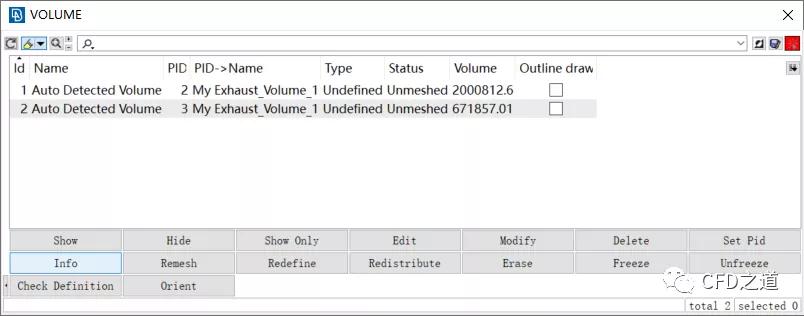

探测到了两个区域，如下图所示。

其中一个区域为原始几何，另一个区域为内部流体区域。

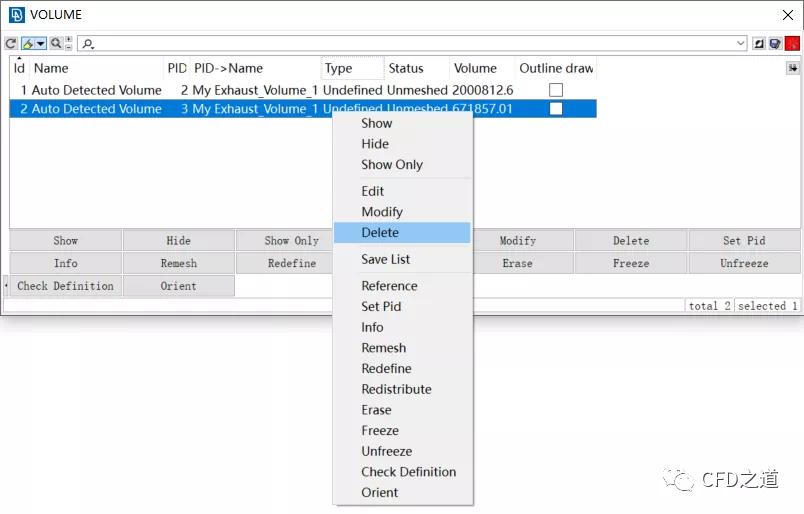

• 删除探测到的原始几何区域

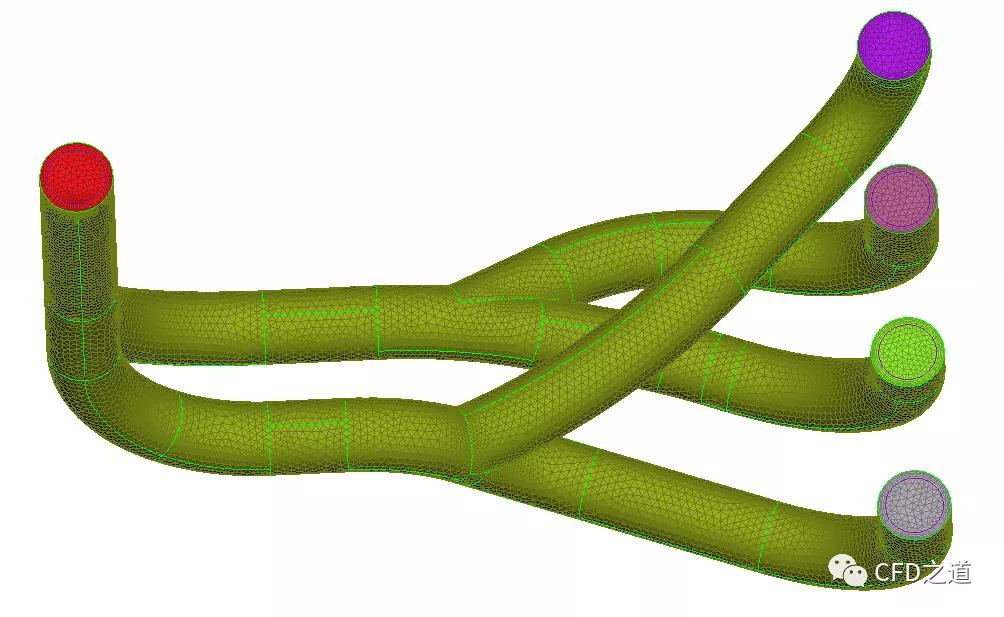

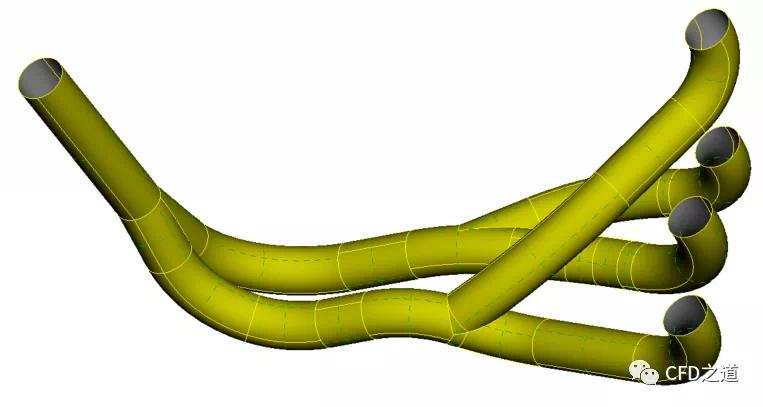

• 剩下的面网格如下图所示

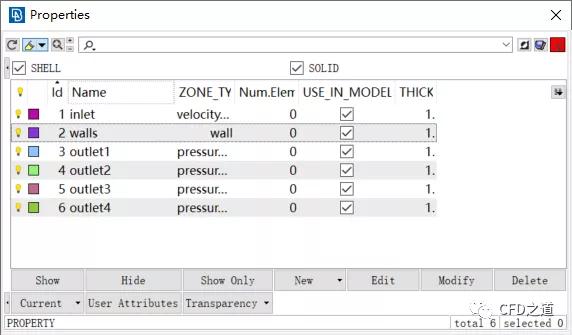

• 此时可以进入TOPO面板简化几何模型，指定边界名称

• 进入MESH面板重新生成网格

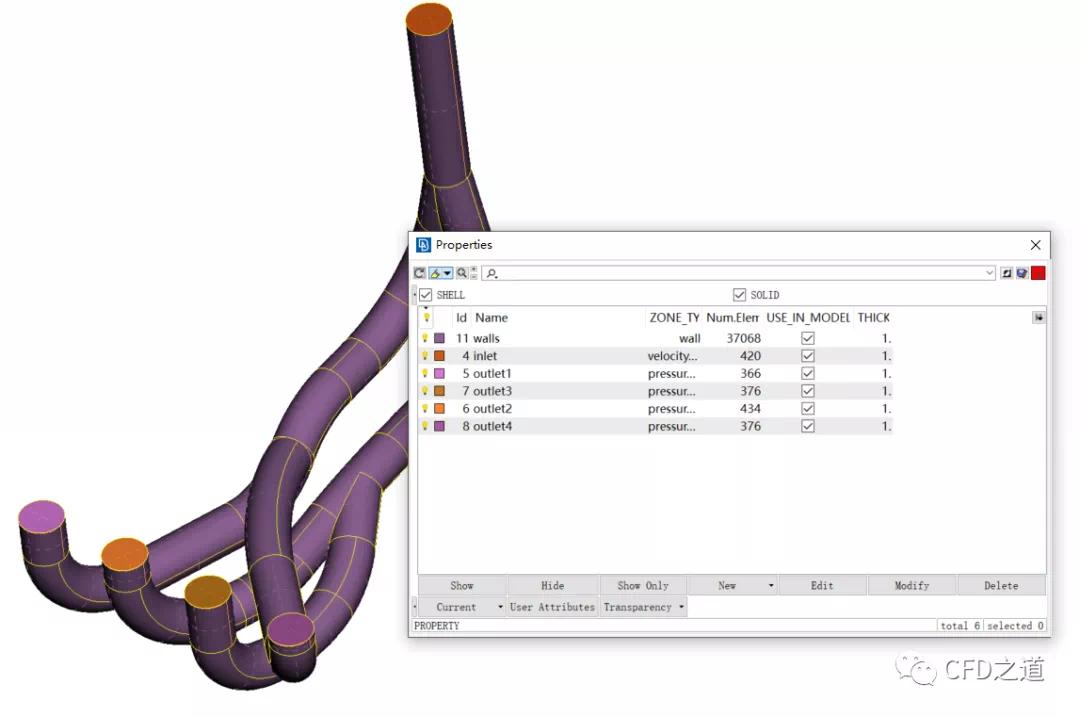

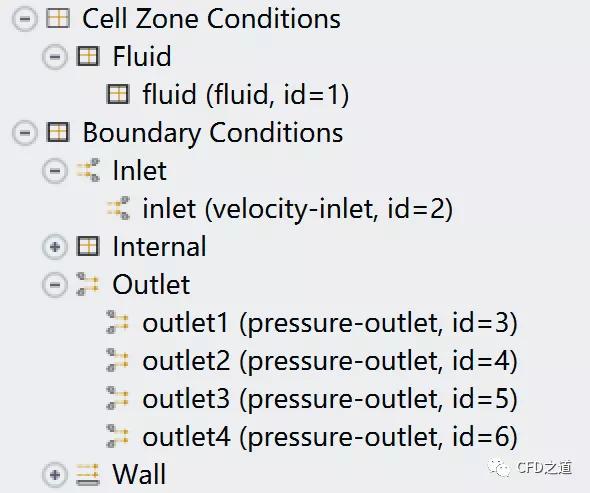

• Fluent中的计算区域域边界信息
