ANSA自动定位压头工具使用指南

大家好，我是爱分享技巧的团长。

本期，我们来说一下在ANSA中如何使用自动定位压头的工具：【Test / Impact Device Positioning】。压头的定位在类似表面刚度的测试试验中是经常用到的，而且在测试试验中，通常在零件表面大量取点进行测试，而在有限元仿真模型中，也就需要在模型中设置很多个位置的压缩模型。

如果每一个位置的压缩模型都需要再定位的话，重复性的工作量太大，爱偷懒的CAEer们肯定不能忍，为此，压头定位的工具便应运而生了。

接下来，我们来就来讲讲这个工具怎么使用。

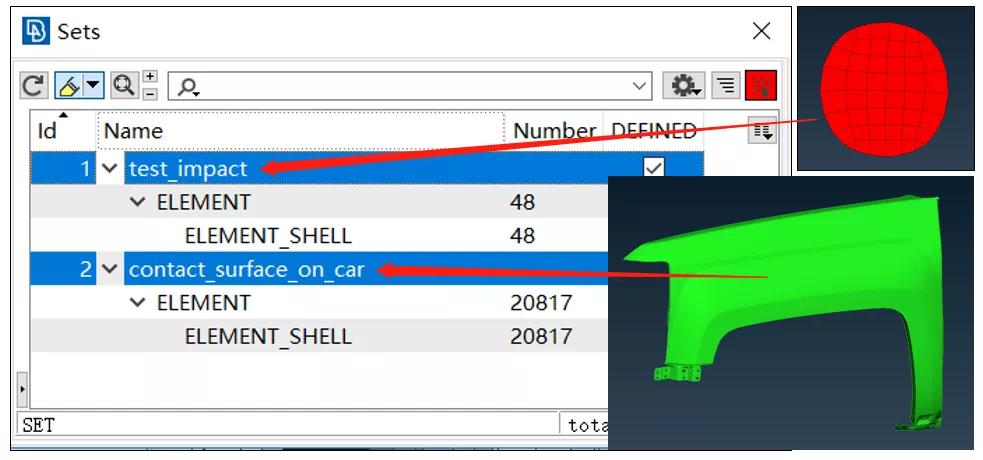

打开ANSA，打开模型，创建两个特殊组，一个是给压头创建的，另一个是给压头压迫的零件（本例为翼子板）。两个组如下所示：

接下来，需要创建一个局部坐标，我们最好将Z向设置为压头的法向，这个坐标在接下来是会用到的。

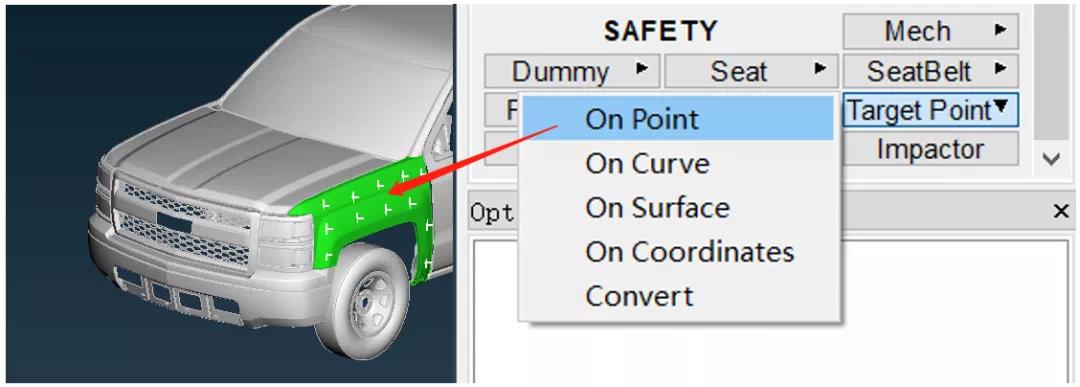

还有一个需要用到的就是【Target Points】，即定位点。我们激活命令Deck > Safety > Target Point > On Point. 激活后，我们选择相应的节点作为定位点，如下图所示：

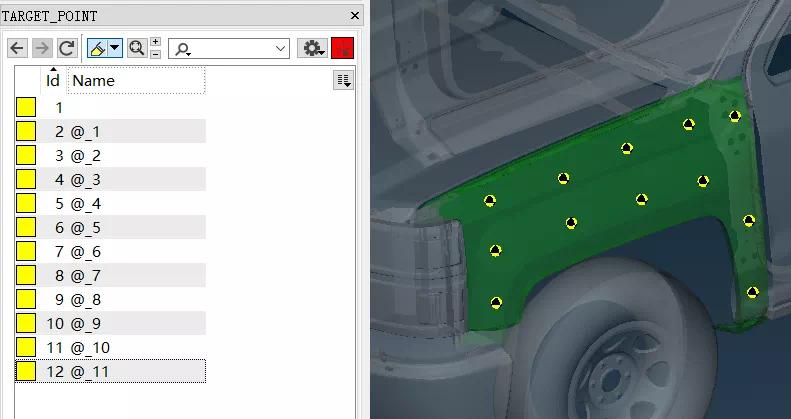

确定后，我么发现，我们新建成了一些【Target Point】，如下所示：

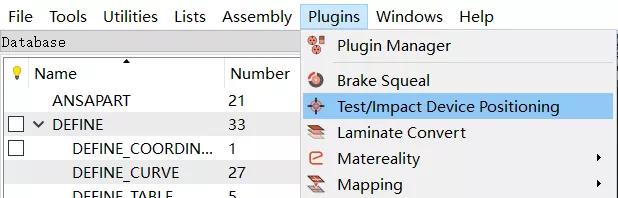

至此，准备工作已完成，我们打开压头定位工具：  【 Test / Impact Device Positioning 】。打开方式如下：

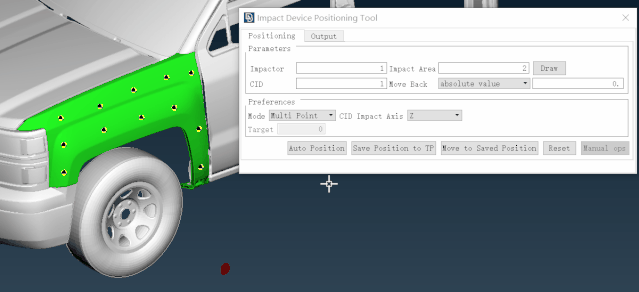

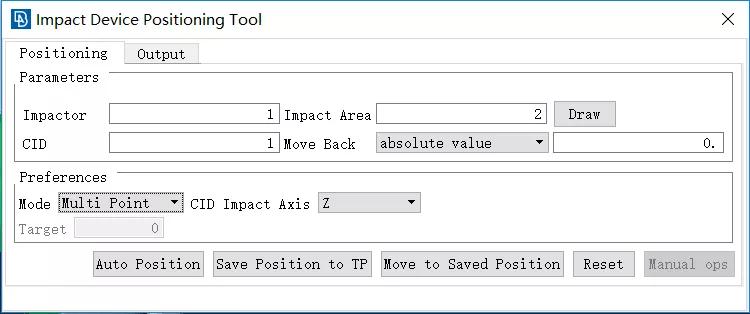

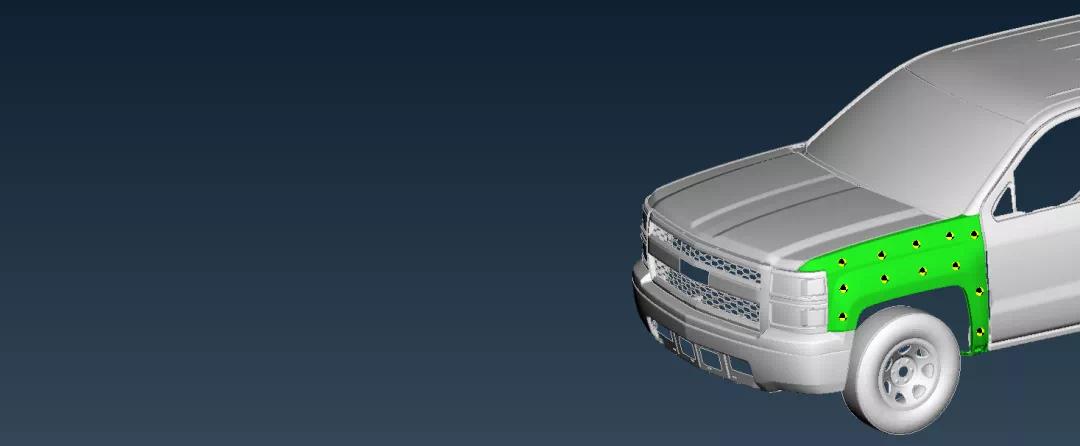

然后，我们会看到以下的界面，界面中，需要填入上文中准备好的压头组、零件组、局部坐标等。点击【Auto Position】，我们就能预览定位好的压头。

其他的参数的效果，也请各位道友自行探索

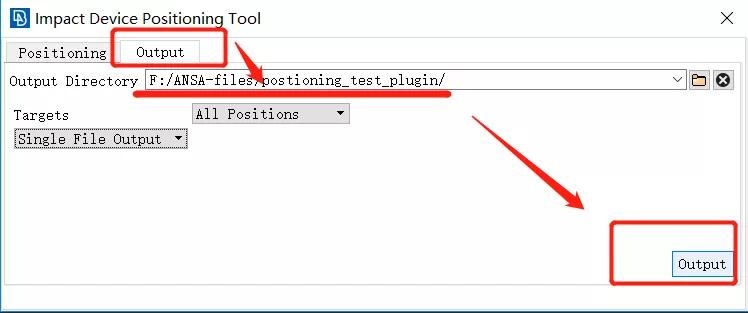

然后，我们就能输出这些模型了。

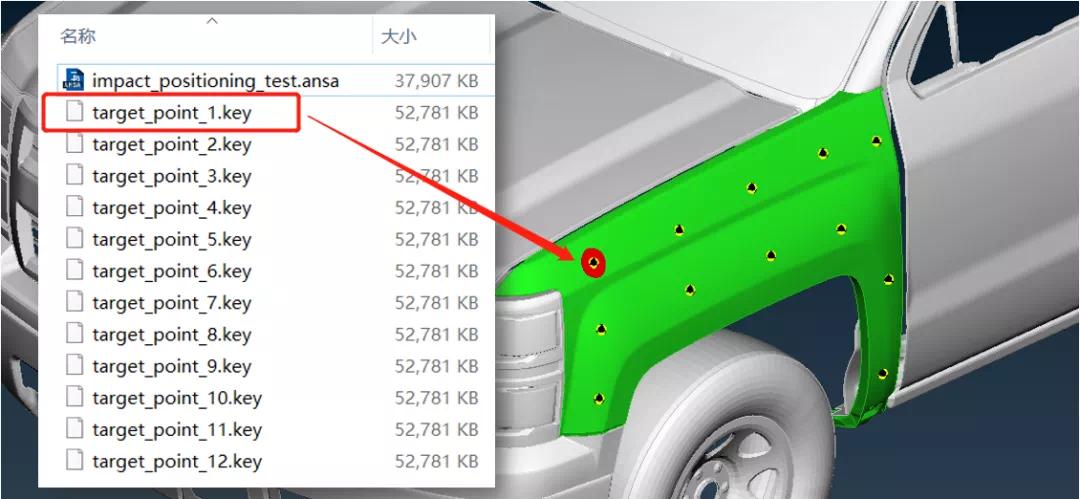

在ANSA中导入以上保存的模型，就能打开任一位置的定位的模型。这样一来，大批量的定位点模型就被分开保存了。

值得注意的是，本文中的例子仅是最简单的应用。其他的各类压头、碰撞的壁障等，也都是可以用这中方法来定位的。
