ANSA中管道内流计算域抽取技巧

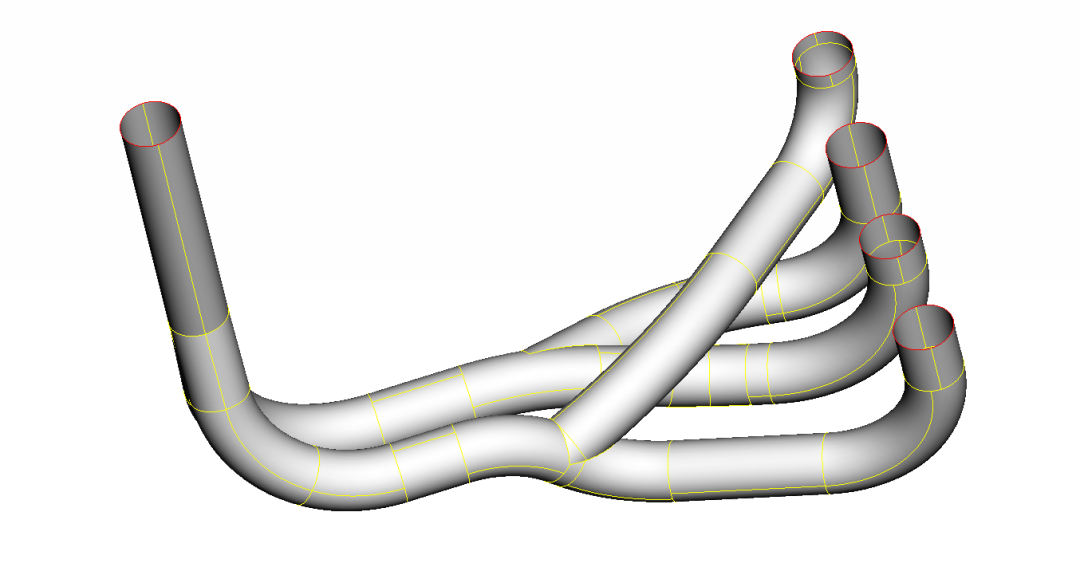

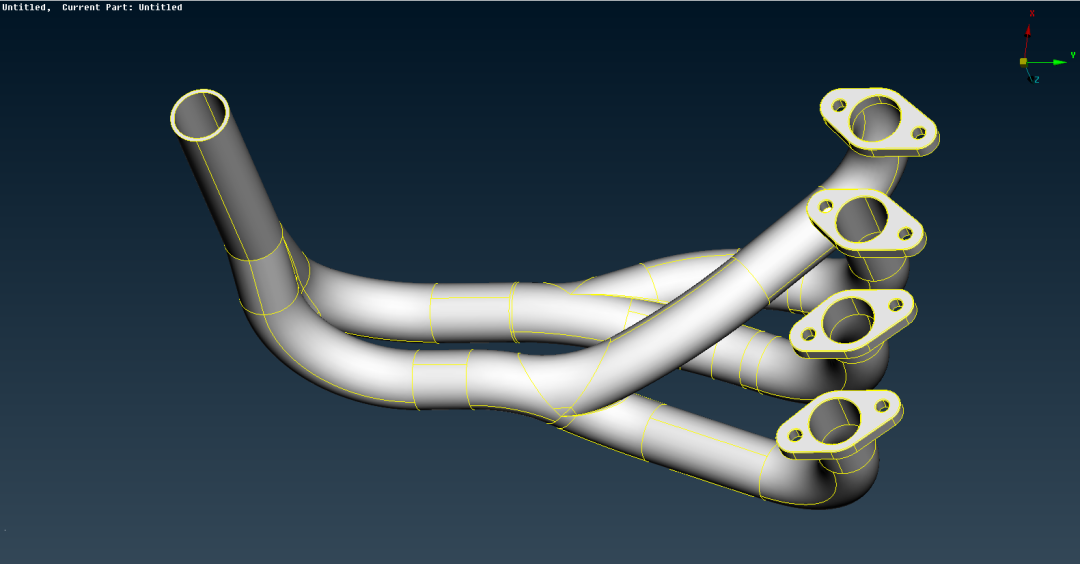

今天,我们来介绍下如何使用ANSA进行管道的内流域的网格划分的基本方法。本次要处理的管道的几何模型如下图所示。


我们提取出来管道的内壁,并删除其余的所有几何,结果如下所示。

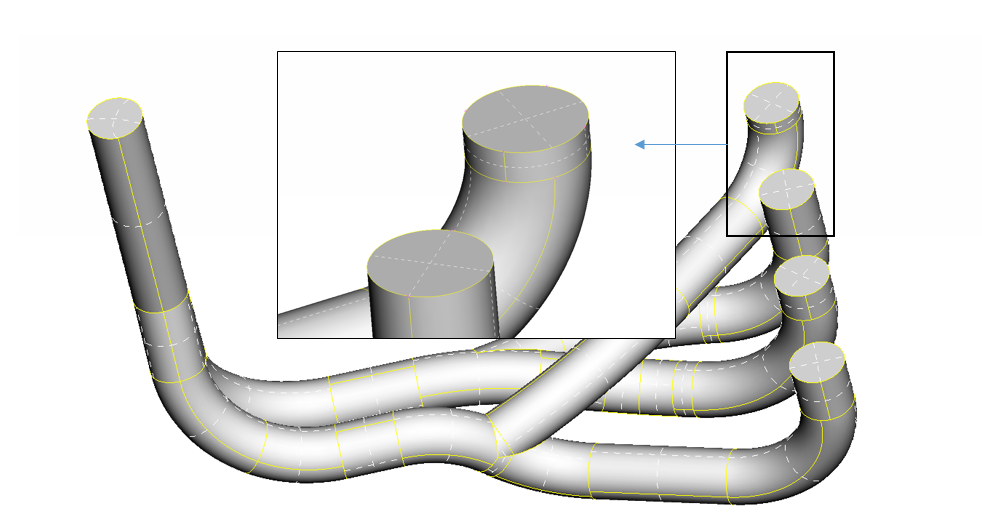

接下来我们用【Coons】命令创建面将管道进出口封住,形成一个封闭的几何体,这个封闭的几何便是我们所提取出来的内流域。如下图所示。

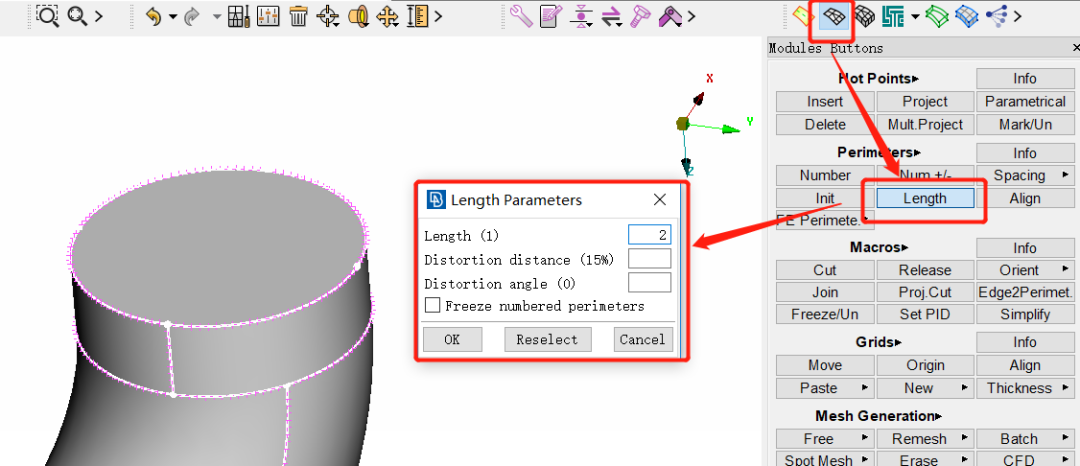

然后是对内流域进行网格划分,我们需要首先设置模型的网格尺寸大小,命令:Mesh > Perimeters > Length 。激活后选择所有的内流域几何进行尺寸设置。

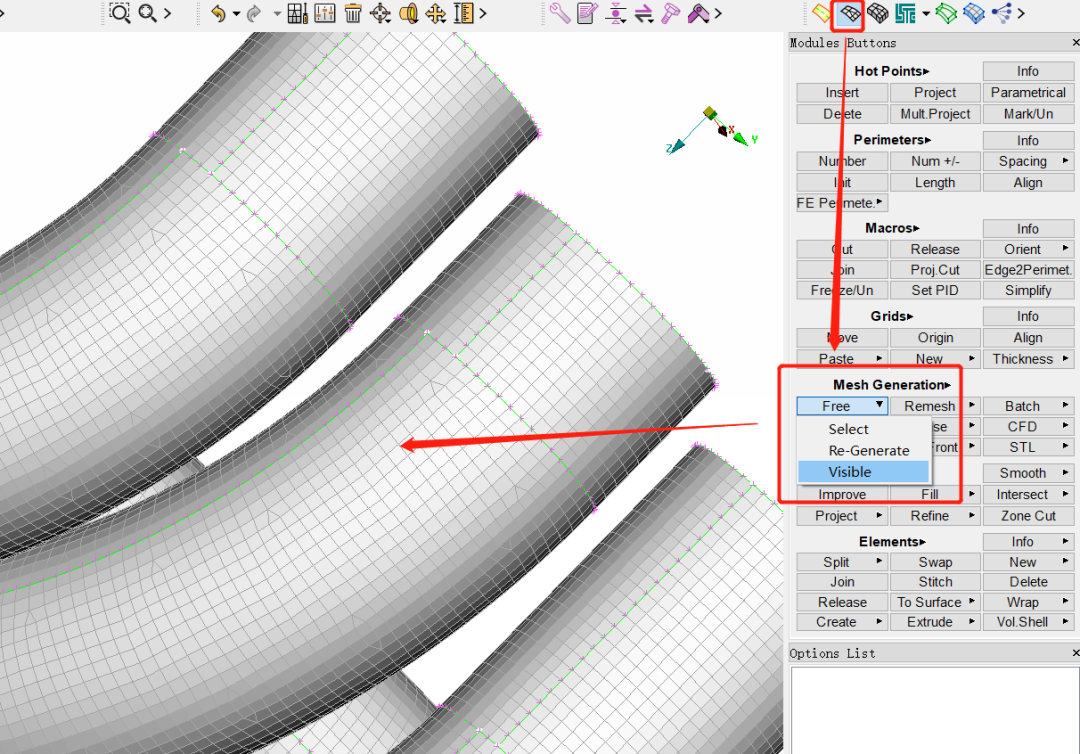

用Mesh下的【Free】网格算**能生成所有面的网格。如下所示。如有必要,可以自行修改不合格的面网格单元。

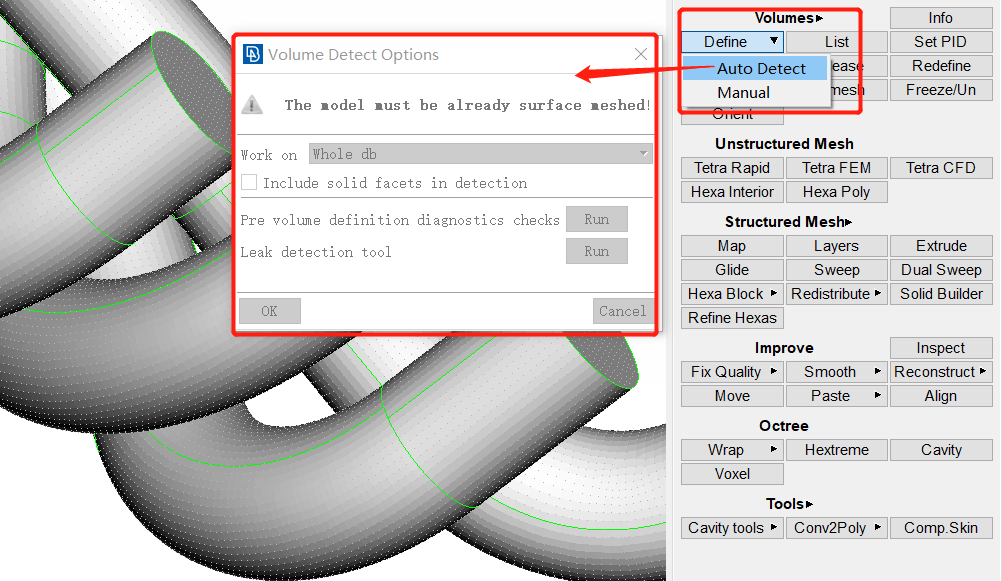

接下来是基于面网格生成体网格,内流域一般生成的是四面体网格,我们利用命令 Volumes > Define > Auto Detect自动探测封闭区域。

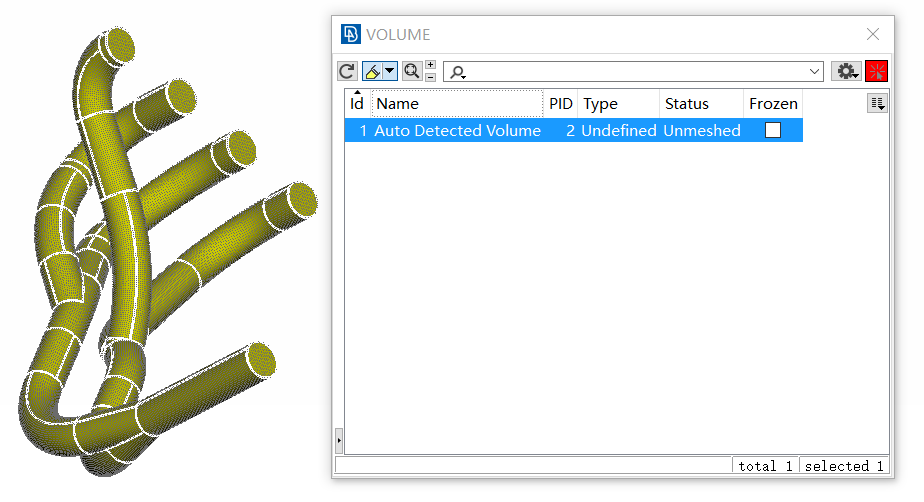

这样我们就能检测出来一个封闭的体。如下图所示。(用自动检测的方法的是一个非常棒的检测封闭域的方法哦)

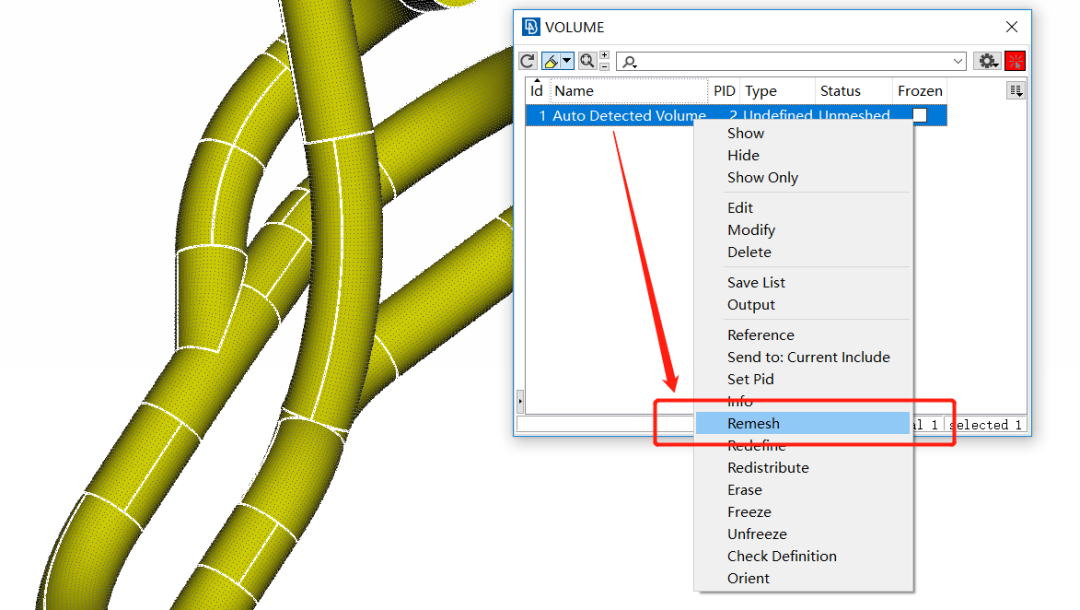

右键点击检测项,选择【Remesh】即可进行体网格生成。

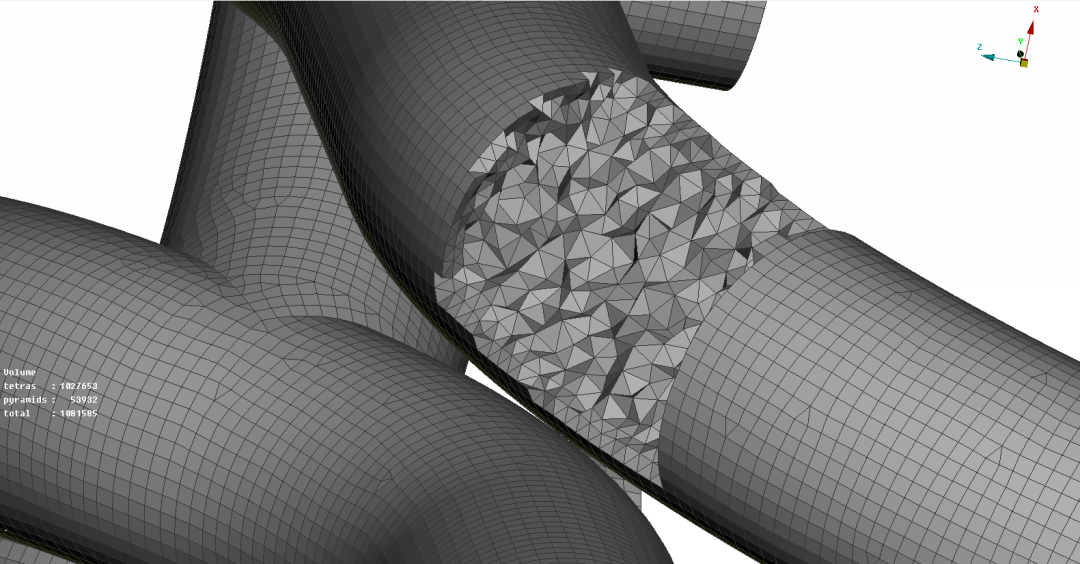

这样我们就能看到生成的四面体网格了。


很多朋友有问到我如何处理边界层的网格共节点问题,其实大家只要知道ANSA生成体网格的逻辑是先有面再有体就能明白如何让两个区域的边界层共节点。答案呼之欲出,两个域共用一个边界层(面网格)即可。

拿本例来讲,管道内流域和管壁厚度就是两个不同的区域,它们就需要共用同一个边界(即以上我们提取出来的管壁),基于同一层面网格,往两侧各自生成体网格,就能让生成的两个域的网格共节点了。



本文完。
