ANSA(Automatic Net-generation for Structural Analysis)是其BETA CAE Systems公司旗下的一款前处理软件，是公认的全球最快捷的CAE前处理软件之一。ANSA目前主要应用包括汽车、航天航空、电子、船舶、铁路、土木等工业领域。
一般来说，CAE分析工程师80%的时间都花费在了有限元模型的建立和修改上，真正的分析求解时间也消耗在了计算机上，所以采用一个功能强大、使用方便灵活并能够与众多CAD系统和有限元求解器方便地进行数据交换的有限元前后处理工具对于提高有限元分析工作的质量和效率具有十分重要的意义。
ANSA界面的最大优势是采用一级菜单系统，几乎所有的功能按钮都可以在工具栏中找到，通过一到两次点击就能完成大部分目标操作，大大提高了建模效率。

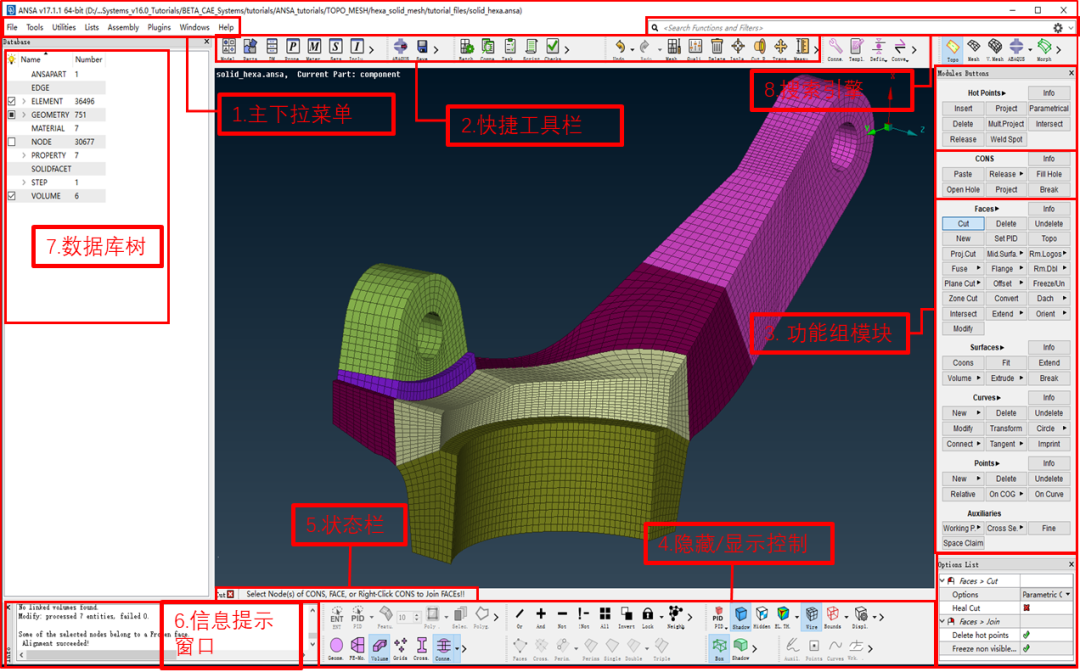

界面说明
1、下拉菜单：该菜单中包含了有关数据的输入/输 出、分辩率、误差和其它常用设置等功能。
2、快捷工具栏：将下拉菜单的命令放置于该栏，方便操作。
3、功能组：在TOPO、MESH、DECK等菜单之间进行切换。每个菜单有不同的功能组这些功能按类分组，分组依据是操作实体的类型。组名边上的箭头“ ” 表示该组还有一些其它功能，左键和右键均可点击打开。
4、显示和隐藏控制：控制不同实体的显示和隐藏。
5&6、信息提示窗口：指导性提示信息显示在该窗口。
7、数据库树窗口：包含了整个模型的基本所有信息。
8、搜索引擎：查找相应功能模块位置。

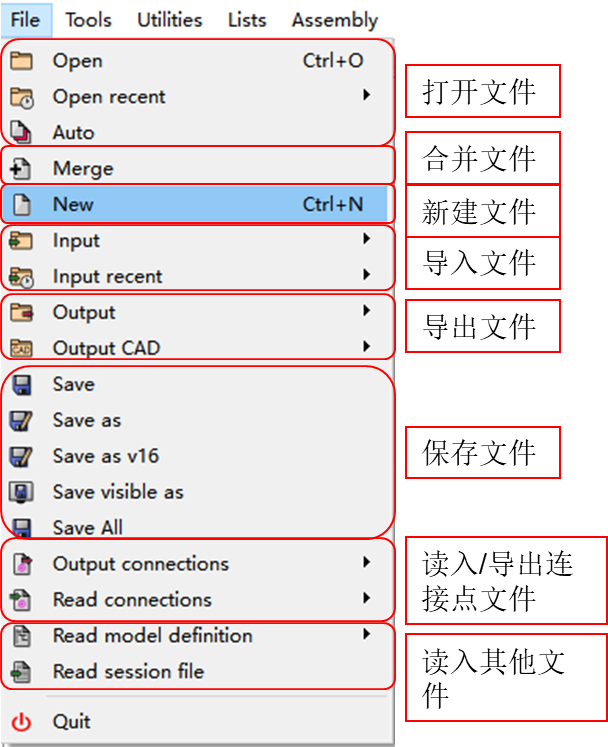

下拉菜单
快捷工具栏

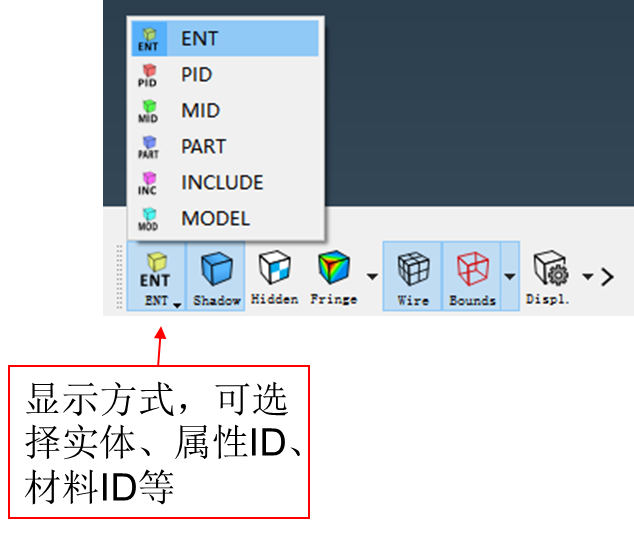

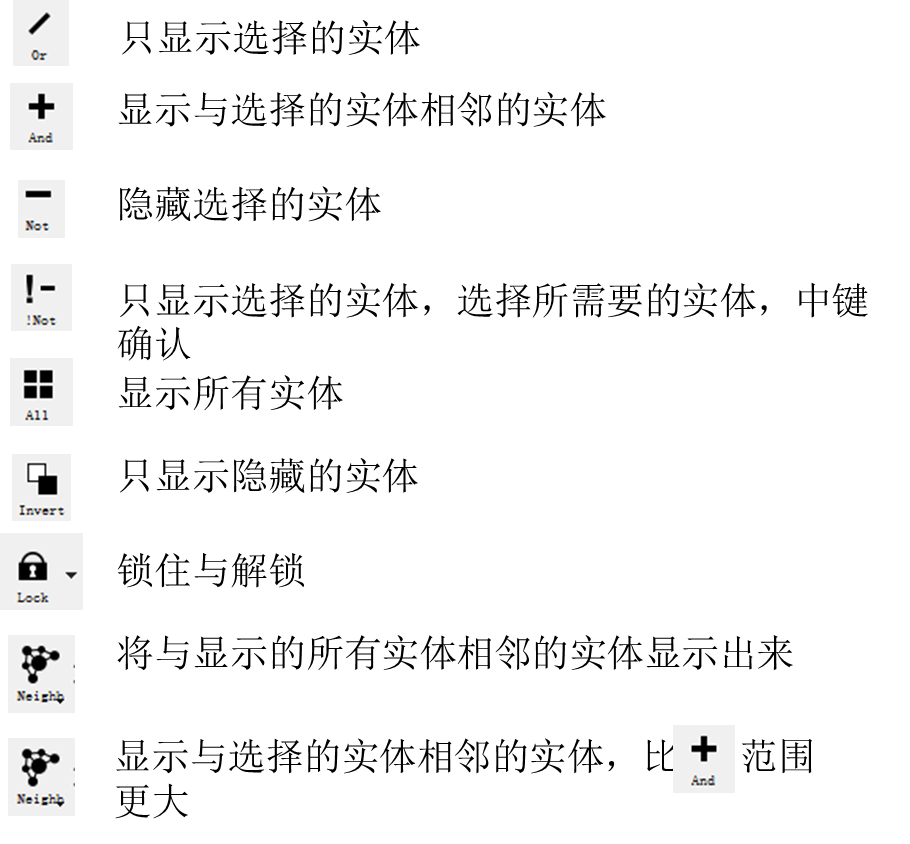

显示与隐藏控制

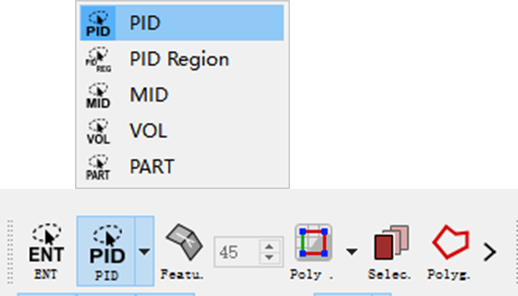

选择方式：
1、ENT：可选择点、线、面等
2、PID：选择同类属性的零件
3、MID：选择同类材料的零件
4、PART:选择PART
5、Feature Area:根据设定平面角度选择
5、Poly Area:根据路径选择
1、激活shadow模式
2、激活hidden模式
3、显示或隐藏单元边界线
4、显示边界
鼠标按钮的使用
鼠标左键单击主要应用于：
1、激活模块中的按键
2、选择或者定义对象
鼠标左键双击主要应用于：
1、编辑列表中的对象
2、双击屏幕上的对象控制其显示或者隐藏
鼠标中键主要应用于：
1、结束当前的选择
2、取消当前激活的功能
鼠标右键单击，根据所选按键功能，主要应用于：
1、取消已选择所选目标
2、获取右键菜单栏
3、激活隐藏的窗口，自定义选择按钮激活至主桌面窗口
鼠标右键双击，主要应用于：
1、双击屏幕上的对象控制其显示或者隐藏，与左键功能相反

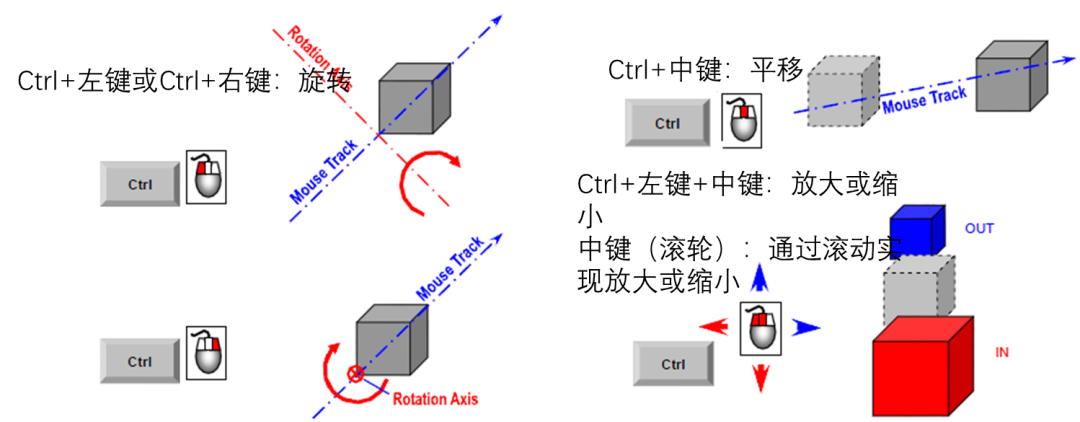

鼠标控制视图
快捷键

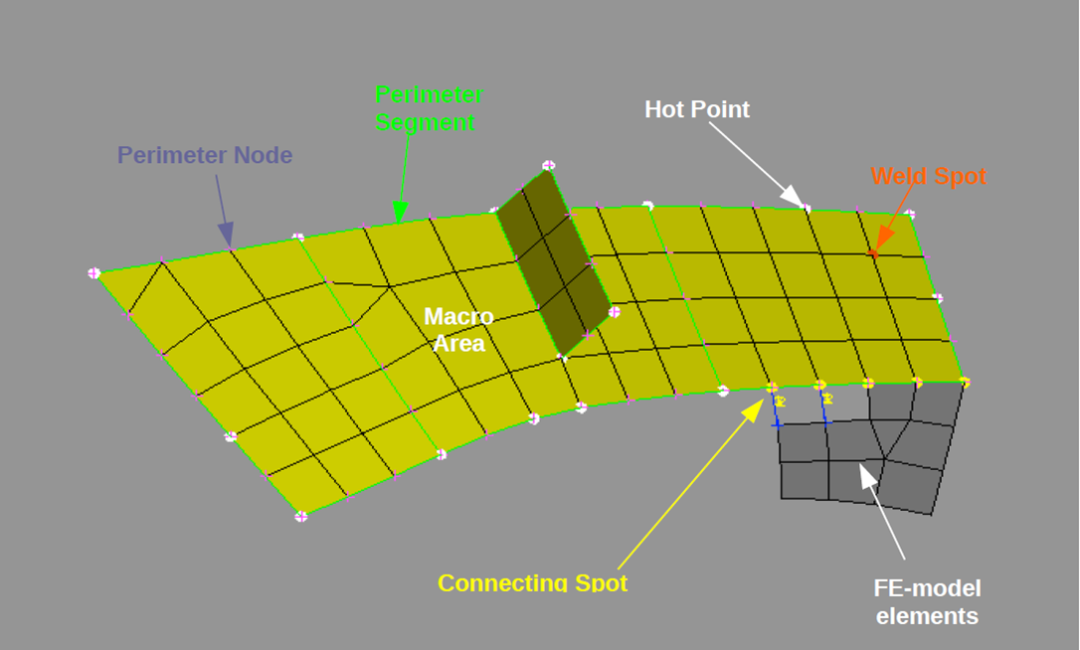

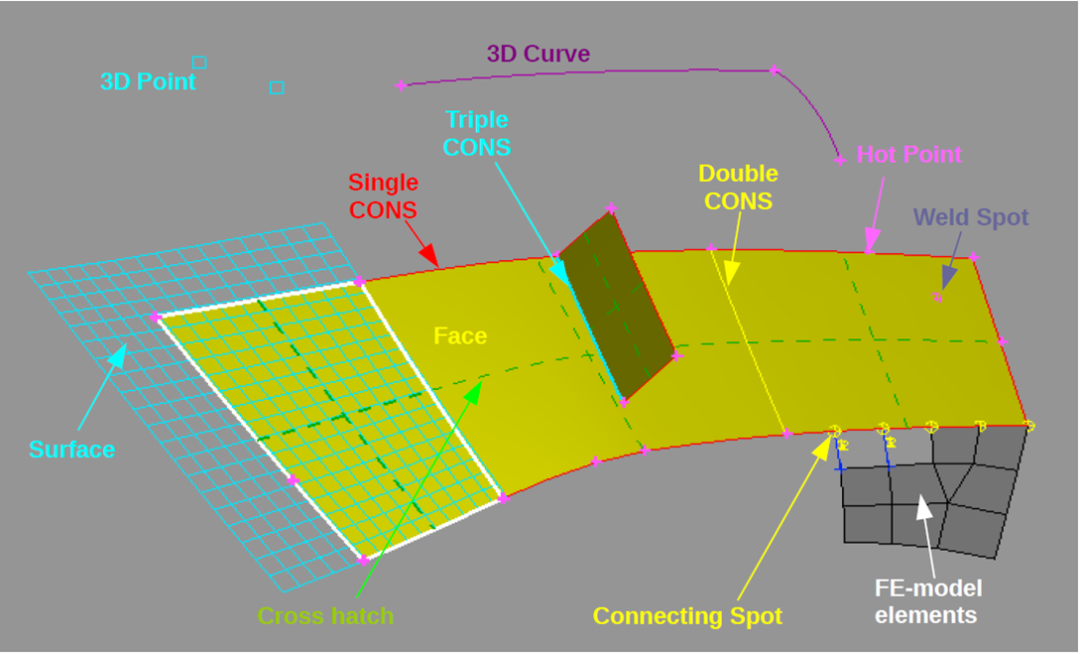

基本术语
