主要是用到ANSA自带的功能【Checks】,调用的方式如下所示。
方式一:直接在工具栏找到如下图标。

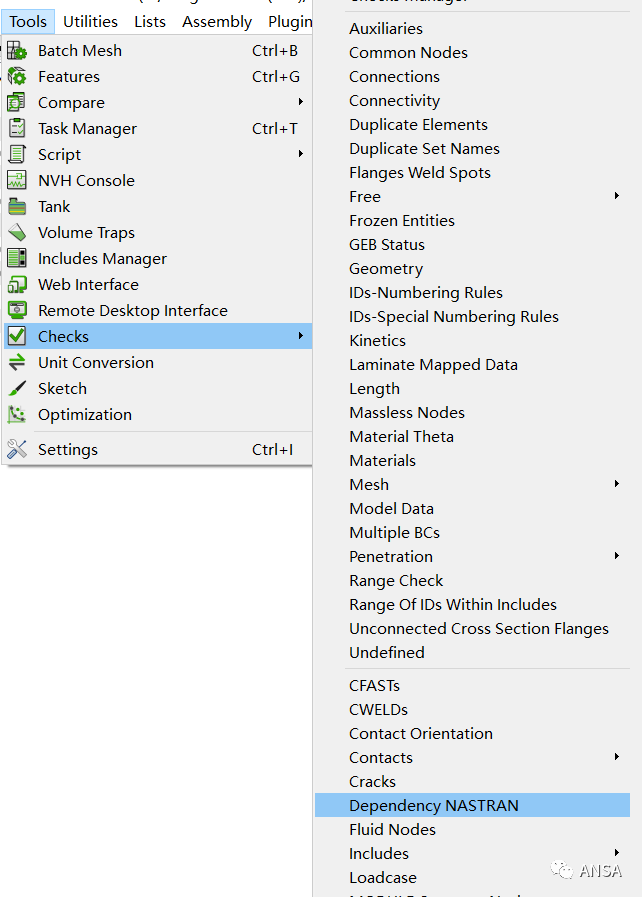

方式二:在菜单栏里按如下路径找。
1、检查重复单元
在有限元建模时,经常会出现一些重复单元,为保证计算结果的连续性,通常需要将重复的单元删除掉。ANSA中可通过Checks ==> Duplicate Elements 对重复单元进行检查。

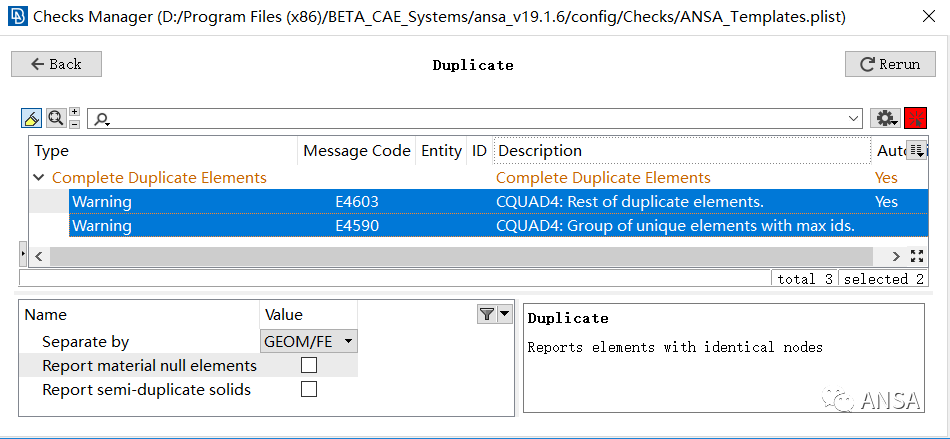

选中出现的warning,右键选择Fix即可删除重复的部分,如下。
2、检查自由节点

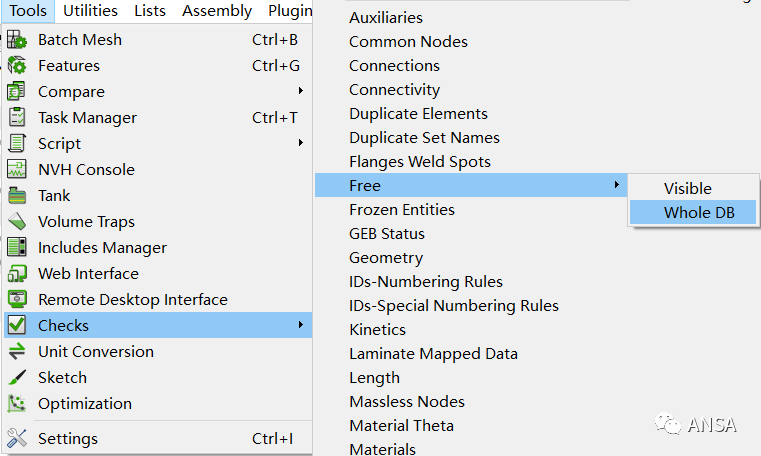

模型中常常有一些自由节点的存在,轻者影响模型的求解速度,重者会影响计算的收敛性,可通过Check ==> Free功能对自由节点进行检查,如下所示。
选中出现的warning,右键选择Fix即可删除自由的部分。
3、检查负体积单元
在三维实体单元建模中,经常会由于模型本身的细节特征或网格划分所导致的畸变扭曲的负体积单元,这类单元的存在往往导致计算不能进行。
ANSA中的检查方法如下:Checks ==> Mesh ==> Negative Volume
4、检查干涉/穿透
复杂的模型中,很难一眼看出模型中是否存在几何穿透或者干涉,这通常代表着零件本身不匹配。另外,这种穿透或者干涉还会影响计算的收敛性。
检查方法如下:Check ==> Penetration ==> Intersections
5、厚度干涉检查
薄壳单元通常需要在属性中添加截面厚度,在含有多个壳单元部件的装配模型中一般需要检查其厚度方向的干涉。
检查方法如下:Check ==> Penetration ==> Property Thickness
6、检查主从节点连接的独立性
对于一维单元(如Beam单元,MPC,RIGID单元等),需要考虑单元的主节点和从节点的连接情况。错误的主从节点连接(如同一个节点被用于不同的RIGID单元)通常会导致模型不能计算。以NASTRAN面板为例,检查方法如下:Checks ==> Dependency Nastran。如下所示。
7、模型整体连接性检查(Connectivity)
对于含有多个零部件的装配模型,通常需要进行连接,有限元模型连接好后一般需要检查各部件的连接状态,ANSA中可以通过以下功能进行:Checks ==> Connectivity。如下所示。
ANSA中的检查包含万象,这从Checks功能模块里的检查种类繁多就可以看出来。但是最常用的检查大抵如上罗列所示了。当然这只是非常粗浅的检查。一个成熟的有限元模型的建成,通常包含一个固定的模型检查程序,其类似于一个Check list,由各个企业自行制定,跟随这样一个检查列表对模型进行一一检查,一般就能保证模型没有大毛病,也能保证不同人建立的模型的一致性。
