ANSA CASTING与Align Manager高级应用技巧

CASTING功能与Align Manager

编辑Align 对象

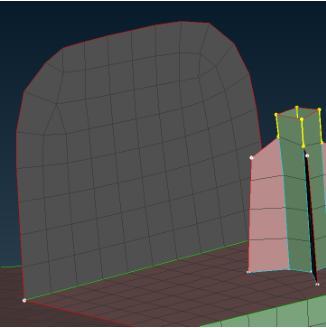

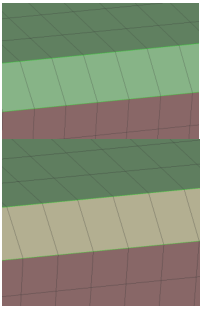

使用Add to选项可将对齐实体/壳放置到另一个正确定义的对齐对象上。

首先打开Add to函数，并选择要更改的实体/壳。

然后选择刚选择的壳需要对齐的对象，然后用复选按钮或鼠标中键确认，将所选对象自动对齐到所需位置

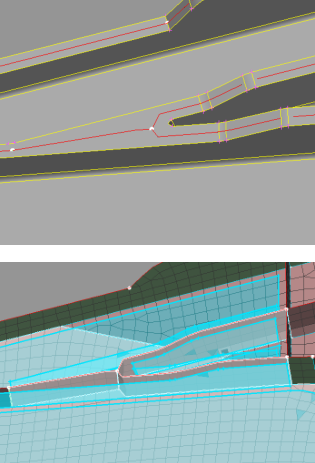

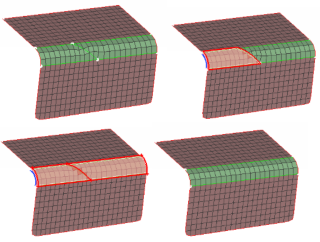

使用Merge合并功能合并两个或多个Align对象。该功能可用于将小的宏区域合并成大的宏区域，以获得更好的网格。

选择要合并的面。用勾按钮或鼠标中键确认。

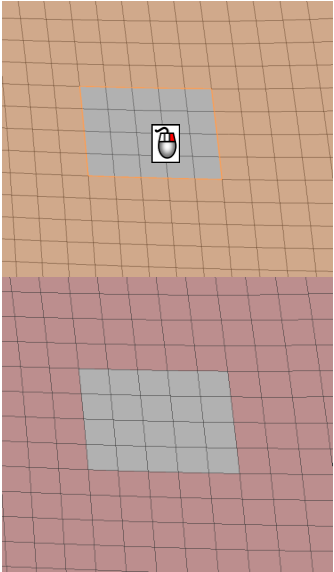

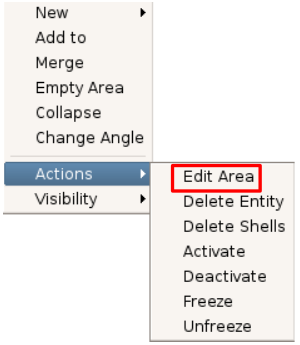

使用Edit Area选项可从已定义的对象中添加或移除壳单元。首先选择要编辑的Align对象，右键单击Align Manager窗口并选择Edit Area选项。

使用鼠标左键将壳添加到Align对象，或使用鼠标右键移除壳。按鼠标中键确认。

修复Align 对象

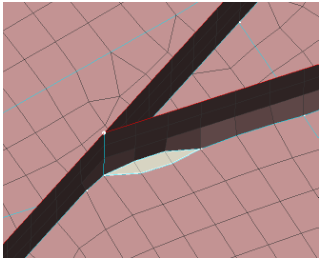

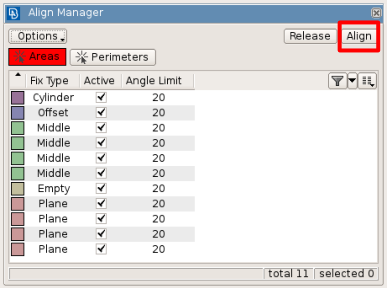

若要修复由于某种原因而偏离正确位置的壳单元，可使用Align Manager窗口中的Align按钮。

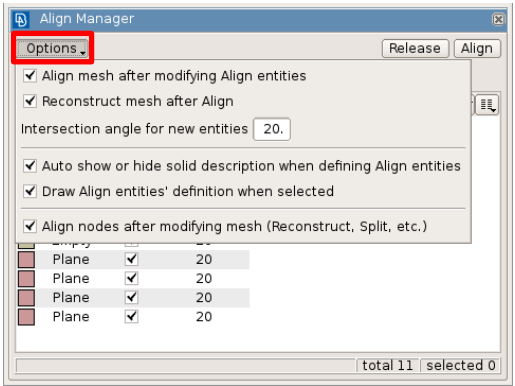

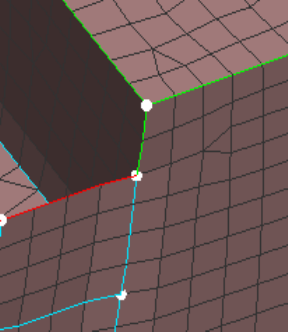

按Align按钮，然后选择要对齐的壳。用鼠标中键确认自动校准。网格改进操由对齐对象算法控制。在应用了一个改进算法后，壳单元会自动调整到正确的位置。用户可以为新的对齐对象定义相交角度限制。默认情况下，所有这些复选框都被选中，相交角度限制为20°

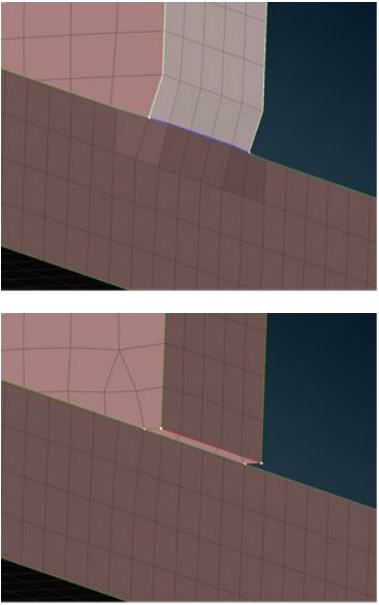

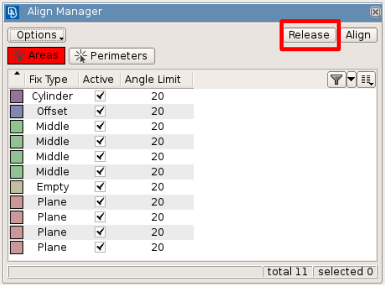

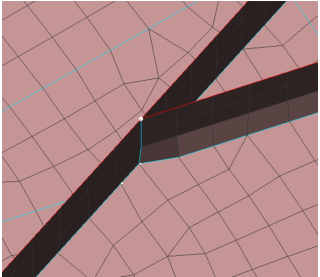

用户可以使用Align Manager窗口中的Release按钮从边界上分离一些单元。

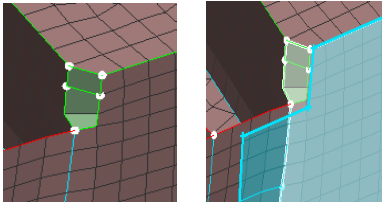

按下Release按钮，首先选择要释放的壳单元。然后选择这些单元将被释放的边界。然后用鼠标中键确认。

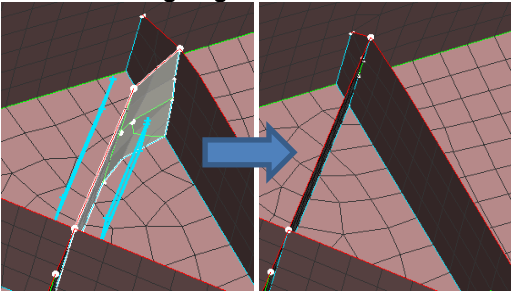

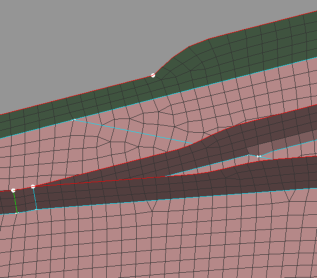

使用Collapse选项可轻松合并掉多重边。首先选择要坍塌的区域。，然后再选择Collapse。

用户可以通过Align Manager更改对齐对象的IntersectionAngle。首先选择所有参与T连接的对齐对象。然后选择Change Angle选项。

设置相交角度限制为5°。并按OK确定

要取消对齐对象与几何图形的关联，可使用Empty Area空白区域功能。

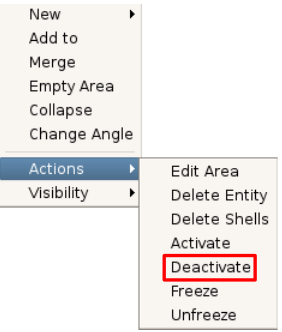

要从自动对齐过程中排除对齐对象，可使用Actions-Deactivate功能。

停用的对齐对象以灰黑色显示。
