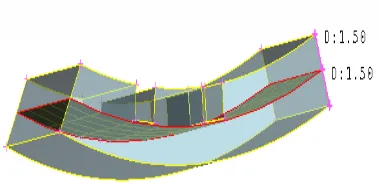

CASTING功能主要应用于,具有许多加强筋和厚度多变的铸造件的中面抽取。它具有以下优势:

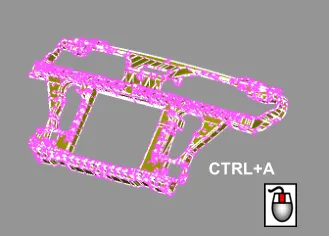

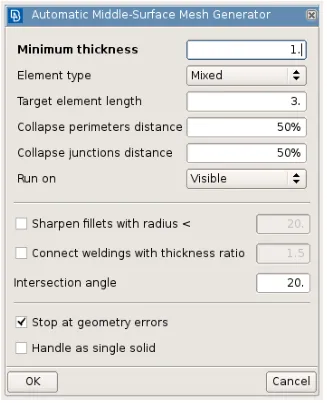

激活Faces>Mid.Surf [Casting]功能。选择屏幕上的模型或模型的一部分,并用鼠标中键确认。在出现的Automatic Middle–Surface Mesh Generator窗口中,为将要生成的网格指定参数。所有这些都描述如下。
Minimum thickness:出现在模型上的最小厚度值;
Element type: 控制要生成的单元的类型;
Target element length: 目标单元的长度值。它不能低于最小厚度;
Collapse perimeters distance:边长小于该值,将被合并压缩。可以用绝对值或目标单元长度的百分比来表示;
Collapse junctions distance:交叉线的距离小于该值将被合并压缩。可以用绝对值或目标单元长度的百分比来表示;

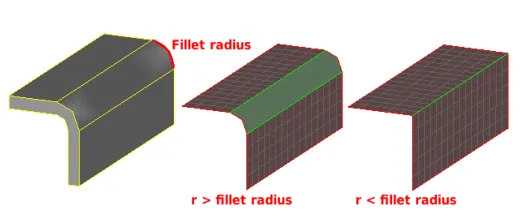

如果模型由较长的梁组成,则给出Sharpen fillets with radius <(半径<的锐化圆角)选项。输入所需值,半径小于指定值的所有圆角将被锐化。

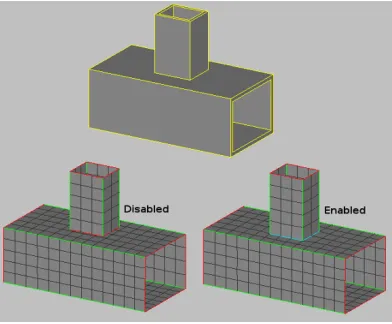

如果模型由较长的梁组成,Connect weldings with thickness ratio可自动延长或粘贴单元,搜索距离为指定的局部厚度的比率值。

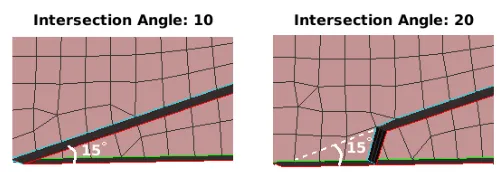

为了防止创建的单元内角过小,用户限制定筋的相交角度。Intersection angle相交角度的默认值为20°
Align Manager
有时候由MID. SURF CASTING生成的网格质量,并不是非常理想,这就需要手动处理以改善有问题的区域。Align Manage校准管理器能有效解决该问题。该工具使用户能够将壳自动对齐到正确的中间位置,并自动分配适当的节点厚度。
创建Align对象

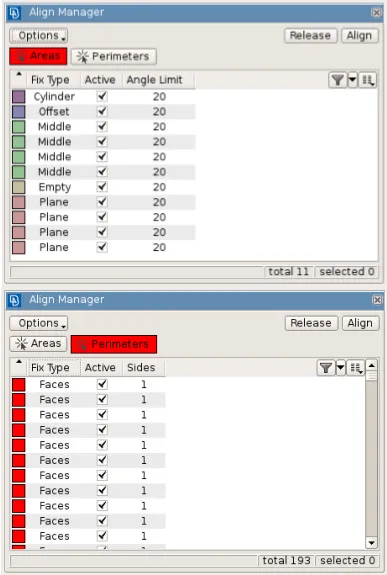

打开Faces>Mid.Surf>Align Manager,color mode“颜色模式”自动变为Align“对齐”,以便区分Align对象,每种Align对象显示不同的颜色。Align
Manager窗口中会显示带有对齐对象的列表。
右键单击Align Manager窗口,出现如下所示选项。

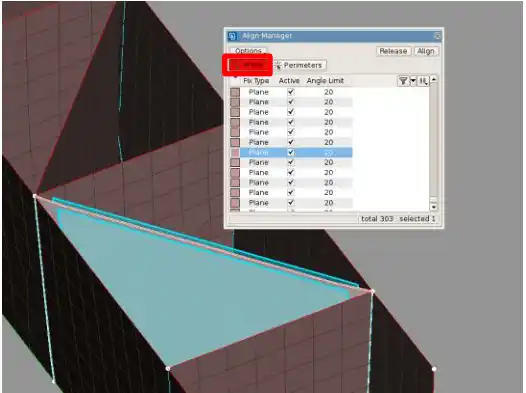

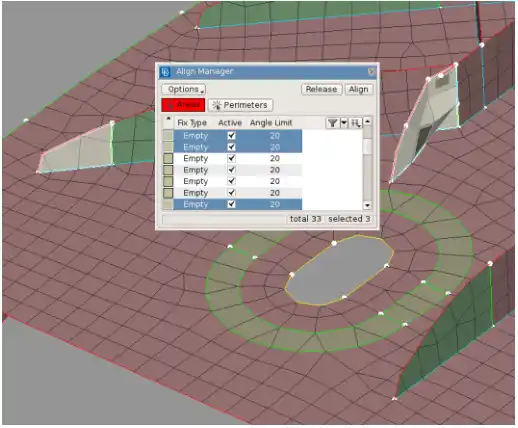

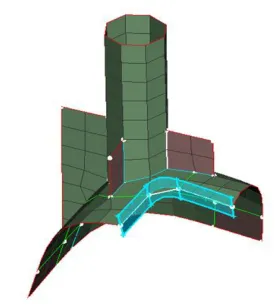

如果在Align Manager窗口中选择了Areas选项,可以通过从屏幕中选择壳单元。然后对齐对象的几何面以蓝色显示,并且该对齐对象在列表中高亮显示,如下图所示

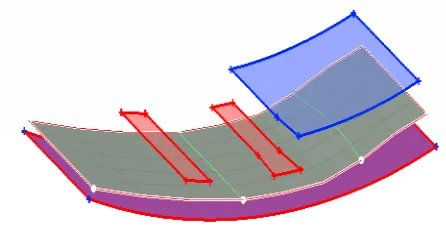

对齐对象具有不同的类型:
Plane:当对象位于指定的平面上,且该平面为两个面的中面,或通过点选择的。平面对象以红色显示。

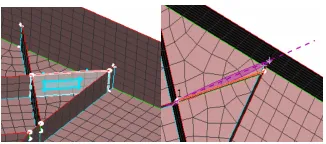

定义新的Plane对象,右键单击Align Manager对齐管理器窗口,选择New-Plane选项,弹出以下窗口。您可以选择Align entities或shells。
选择要Align对齐的对象,然后按下一步。如果几何体可见性打开,几何体会自动弹出。用2-3 point选择或通过选择2 faces来定义新平面。按Finish在所需平面上对齐所选对象。

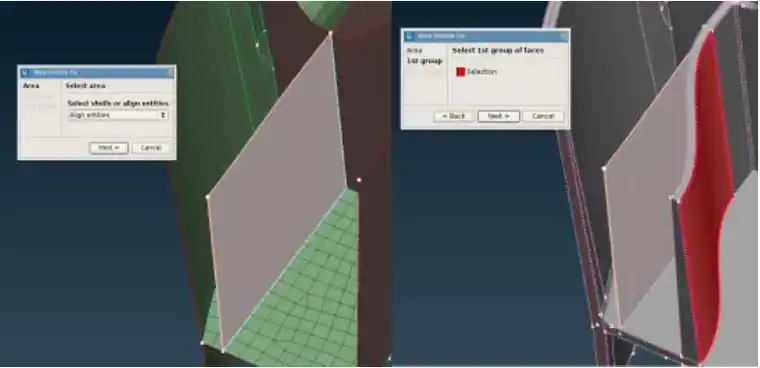

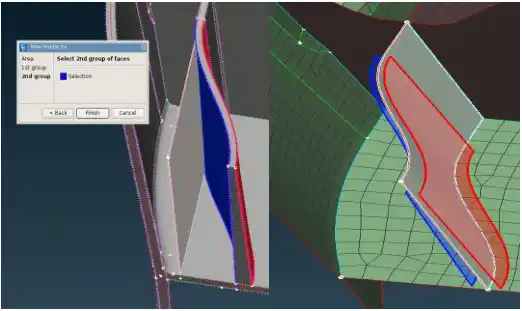

Middle:当对象位于曲面上时。中间对象面以绿色显示。要定义新的Middle中间对象,右键单击Align Manager窗口,选择New-Middle选项,然后选择要对齐Align entities/Shells。选择第一组面。按Next或用鼠标中键确认。
选择第二组面。按Next或用鼠标中键确认。
按finish或用鼠标中键确认。选定的对象会自动对齐到选定面组的正中间。
Offset:当对象位于由一个或多个面偏移的曲面上时。偏移对象以蓝色显示。

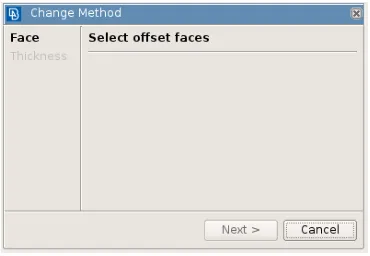

要定义新的偏移,右键单击Align Manager对齐管理器窗口,选择New-Offset选项,然后选择要对齐的Align entities/Shells。

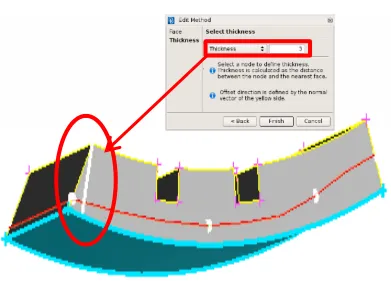

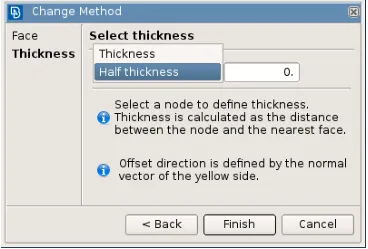

偏移距离可以从屏幕上选择,选项为thickness(所用值为所选距离的一半)或half thickness(所选距离全部使用)。当然距离也可以手动插入。
按finish自动对齐,并将对象定位在所需位置。

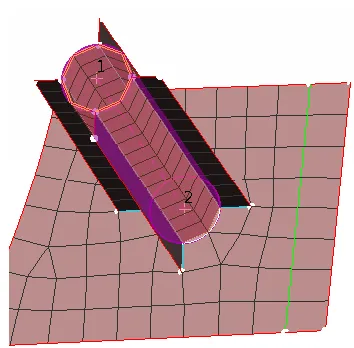

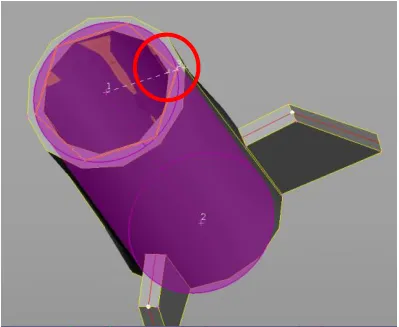

Cylinder:当对象位于圆柱中面时。圆柱以紫色显示。要定义新的圆柱体对象,右键单击Align Manager窗口,选择New-Cylinde选项,然后选择要对齐的Align entities/Shells。
然后定义圆柱体底部的两个中心(轴点1和轴点2)。
然后分别选择半径1和半径2,这两个半径是指两个基底的半径。也可以选择指定不同的厚度。半径和厚度都可以从屏幕上选择。首先点击面的内径,然后点击外径。中间半径和厚度是自动定义的。
Empty:当对象不位于特定表面上时,这些是因为casting算法不能决定将它们分配哪种对象中。为了获得正确的中间位置和厚度值,应将所有这些对象分配给正确的几何图形。空对象以棕色显示。

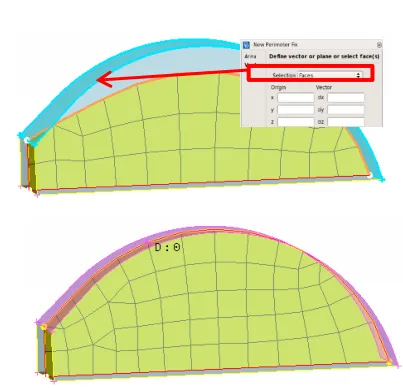

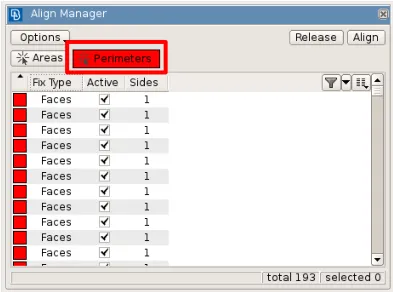

Perimeter:当单元的边正好位于由面或点定义的边界上时。Perimeters边长可以在Align Manager窗口的Perimeters选项卡上找到。Perimeters对象以红色显示。

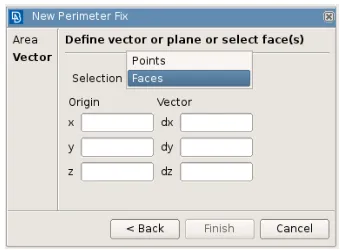

但是,用户也可以手动将周长指定给面或通过点将其对齐。要定义新的周长,右键单击Align Manager窗口,选择New-Perimeter选项,然后选择要对齐的周长。
然后选择将定义周长的面/点。
按Finish将单元边自动对齐到所需的周长。
