ANSA高级教程:CASTING与Align Manager

CASTING功能与Align Manager


CASTING功能主要应用于,具有许多加强筋和厚度多变的铸造件的中面抽取。它具有以下优势:

  1. 全自动过程;
  2. 仅通过指定最小厚度值即可应用该功能;
  3. 虽然建议在几何清理后无误的几何模型上使用该函数,但它也可以用于有问题的几何模型上;
  4. 能跟进用户指定的目标单元长度和类型生成质量非常好的表面网格;
  5. 厚度值会自动赋予每个网格单元;
  6. 修改网格所需的时间比抽取中间表面后再手动修复所需的时间少得多。

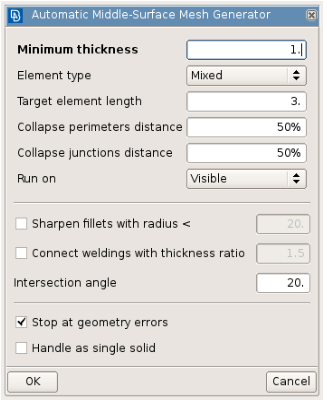

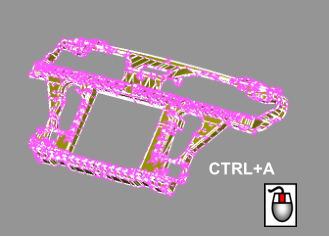

激活Faces>Mid.Surf [Casting]功能。选择屏幕上的模型或模型的一部分,并用鼠标中键确认。在出现的Automatic Middle–Surface Mesh Generator窗口中,为将要生成的网格指定参数。所有这些都描述如下。


Minimum thickness:出现在模型上的最小厚度值;


Element type: 控制要生成的单元的类型;

Target element length: 目标单元的长度值。它不能低于最小厚度;

Collapse perimeters distance:边长小于该值,将被合并压缩。可以用绝对值或目标单元长度的百分比来表示;

Collapse junctions distance:交叉线的距离小于该值将被合并压缩。可以用绝对值或目标单元长度的百分比来表示;

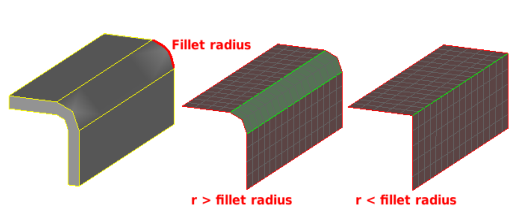

如果模型由较长的梁组成,则给出Sharpen fillets with radius <(半径<的锐化圆角)选项。输入所需值,半径小于指定值的所有圆角将被锐化。

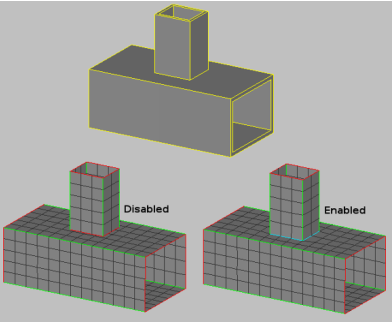

如果模型由较长的梁组成,Connect weldings with thickness ratio可自动延长或粘贴单元,搜索距离为指定的局部厚度的比率值。

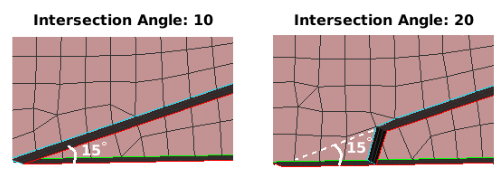

为了防止创建的单元内角过小,用户限制定筋的相交角度。Intersection angle相交角度的默认值为20°




几何清理

有时候由MID. SURF CASTING生成的网格质量,并不是非常理想,这就需要手动处理以改善有问题的区域。Align Manage校准管理器能有效解决该问题。该工具使用户能够将壳自动对齐到正确的中间位置,并自动分配适当的节点厚度。



创建Align对象

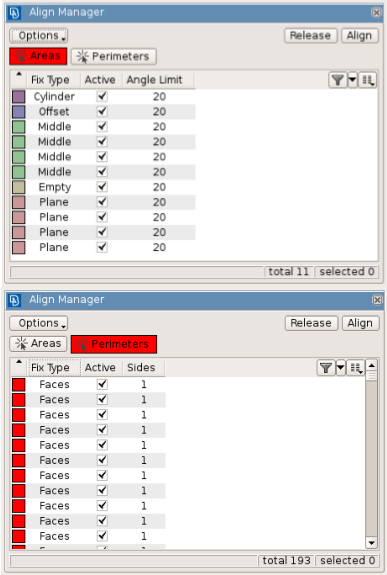

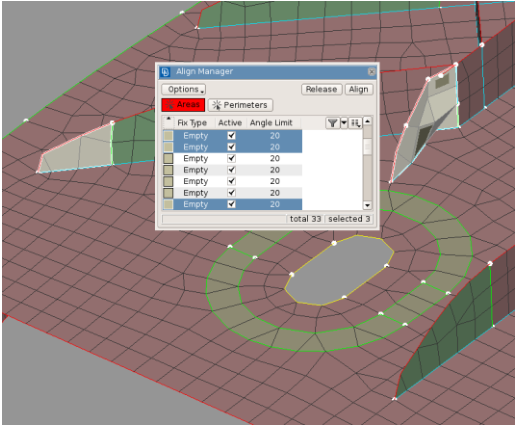

打开Faces>Mid.Surf>Align Manager,color mode“颜色模式”自动变为Align“对齐”,以便区分Align对象,每种Align对象显示不同的颜色。Align Manager窗口中会显示带有对齐对象的列表。



右键单击Align Manager窗口,出现如下所示选项。

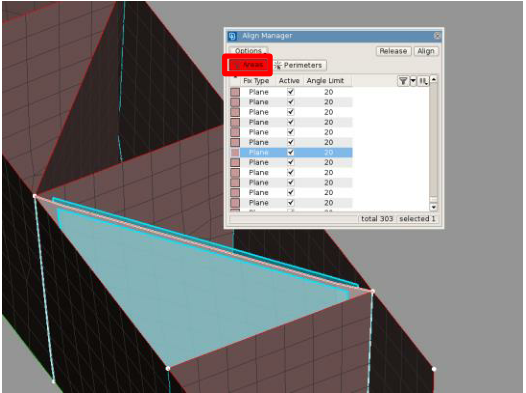

如果在Align Manager窗口中选择了Areas选项,可以通过从屏幕中选择壳单元。然后对齐对象的几何面以蓝色显示,并且该对齐对象在列表中高亮显示,如下图所示


对齐对象具有不同的类型:

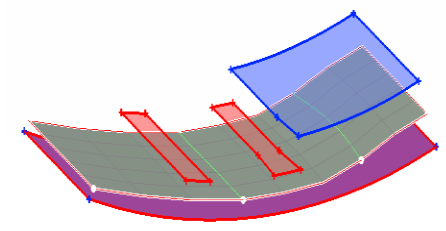

Plane:当对象位于指定的平面上,且该平面为两个面的中面,或通过点选择的。平面对象以红色显示。

定义新的Plane对象,右键单击Align Manager对齐管理器窗口,选择New-Plane选项,弹出以下窗口。您可以选择Align entities或shells。

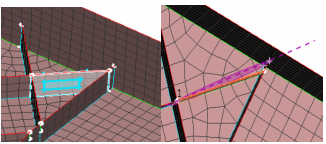

选择要Align对齐的对象,然后按下一步。如果几何体可见性打开,几何体会自动弹出。用2-3 point选择或通过选择2 faces来定义新平面。按Finish在所需平面上对齐所选对象。

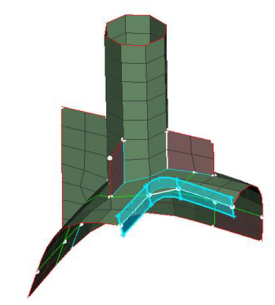

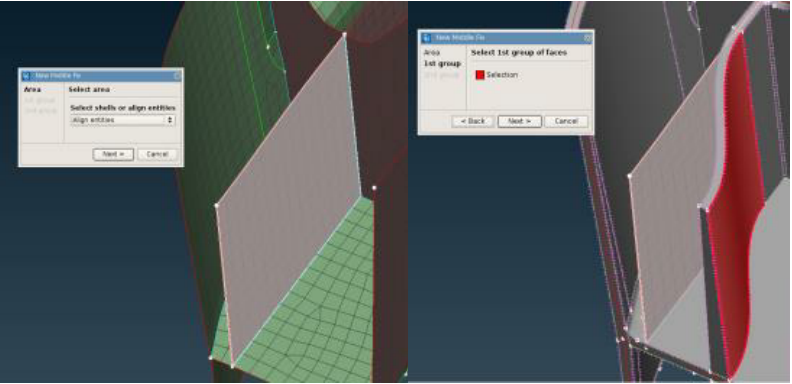

Middle:当对象位于曲面上时。中间对象面以绿色显示。要定义新的Middle中间对象,右键单击Align Manager窗口,选择New-Middle选项,然后选择要对齐Align entities/Shells。选择第一组面。按Next或用鼠标中键确认。

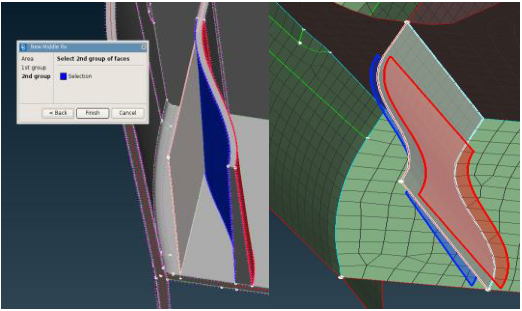

选择第二组面。按Next或用鼠标中键确认。


按finish或用鼠标中键确认。选定的对象会自动对齐到选定面组的正中间。

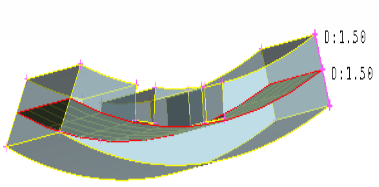

Offset:当对象位于由一个或多个面偏移的曲面上时。偏移对象以蓝色显示。

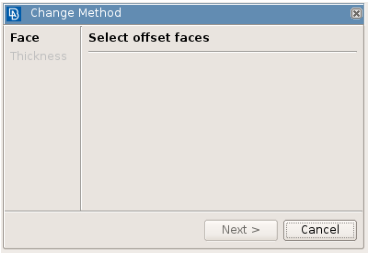

要定义新的偏移,右键单击Align Manager对齐管理器窗口,选择New-Offset选项,然后选择要对齐的Align entities/Shells

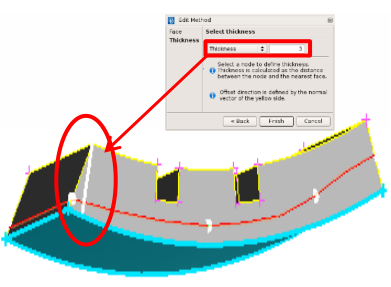

偏移距离可以从屏幕上选择,选项为thickness(所用值为所选距离的一半)或half thickness(所选距离全部使用)。当然距离也可以手动插入。




finish自动对齐,并将对象定位在所需位置。

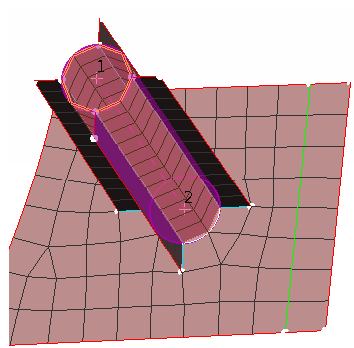

Cylinder:当对象位于圆柱中面时。圆柱以紫色显示。要定义新的圆柱体对象,右键单击Align Manager窗口,选择New-Cylinde选项,然后选择要对齐的Align entities/Shells。

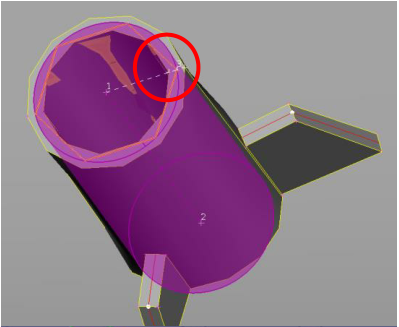

然后定义圆柱体底部的两个中心(轴点1和轴点2)。



然后分别选择半径1和半径2,这两个半径是指两个基底的半径。也可以选择指定不同的厚度。半径和厚度都可以从屏幕上选择。首先点击面的内径,然后点击外径。中间半径和厚度是自动定义的。



Empty:当对象不位于特定表面上时,这些是因为casting算法不能决定将它们分配哪种对象中。为了获得正确的中间位置和厚度值,应将所有这些对象分配给正确的几何图形。空对象以棕色显示。

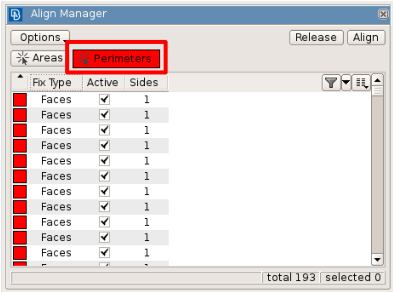

Perimeter:当单元的边正好位于由面或点定义的边界上时。Perimeters边长可以在Align Manager窗口的Perimeters选项卡上找到。Perimeters对象以红色显示。

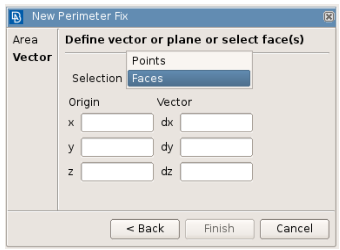

但是,用户也可以手动将周长指定给面或通过点将其对齐。要定义新的周长,右键单击Align Manager窗口,选择New-Perimeter选项,然后选择要对齐的周长。

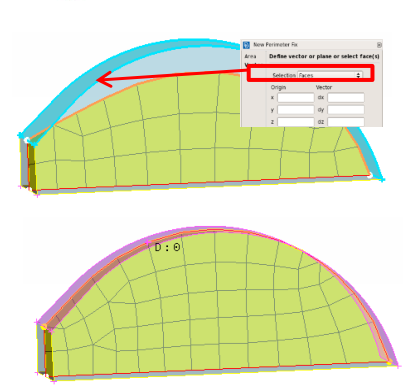

然后选择将定义周长的面/点。



按Finish将单元边自动对齐到所需的周长。
