ANSA面网格划分：宏区域划分方法

宏区域

Macro Area宏区域也就是指网格区域。通常Macro Area宏区域和几何面具有相同的PID。以便获得高质量的壳网格，Macro Area宏观区域的形态可以自动或手动修改。ANSA的主要优点之一是在Macro Area宏观领域的操作上具有高度的灵活性。以下部分介绍Macro Area宏区域的一些常用手动和自动功能。

为Macro Area指定PID

激活该功能。通过激活选择窗口中的Faces/Shell“面/壳”选项并使用鼠标左键在显示界面中逐个选择或框选来面或壳单元；也可以通过激活选择窗口中的“组”选项并选择一组实体，用鼠标中键确认高亮显示宏的选择。此时将显示Properties“属性”窗口。

用鼠标左键选择并按OK（或双击）从列表中分配任何可用的现有PID，或者新建一个新的PID，选定的宏将分配至选中的PID，并用现在用新指定的PID的颜色来着色。

手动修改Macro Areas宏区域

Macro Areas宏区域可以使用Macros>Join函数连接在一起，即去除多余线段。激活Join功能，如果未选中“特征选择工具”中的Feature“特征角度”标志，则将逐个选择线段，或使用此处所示的框选择进行选择。另外，如果Loop“循环”标志处于活动状态，则可以选择线段的闭合圆形路径。

在选项列表窗口中，有“Delete Hot Points“删除热点”选项。如果未启用此选项，则会保留一些未使用的硬点。激活此选项将导致在相同的连接操作之后自动删除未使用的剩余硬点。

注意不同PID之间的线段不能合并。在这种情况下，ANSA状态栏中会出现消息："Cannot join Macros with different PIDs!!"

Release与Join功能相反，使用Macros>Release功能能恢复宏原始边界的先前合并掉的线段。激活该功能后，将以浅棕色显示可见模型已经合并线段。

激活该功能并用鼠标左键拾取所需的线段，或使用鼠标右键取消当前选择。用鼠标中键确认将恢复选定的线段。

Macros>Orient可将可见的Macro Areas宏区域和shell elements壳单元以及FE-Model有限元模型设置一个统一的法向。再次选择Macros>Orient功能，可以反转可见或选定宏区域和壳单元的法向方向。

使用Macros>Cut功能，可以将Macro宏拆分为两个面。剪切可以在两个选定的边界线段节点或硬点点之间执行，并且垂直于屏幕平面。

切割后，创建的新边界线单位长度为被切割宏区域所有边长的单元长度的最小值。

在CUT功能中，鼠标右键选择会执行Join操作撤消不需要的剪切，而不必退出CUT功能并选择Join功能。

Edge2Perimeter可沿着一系列选定的单元边分割已经划分网格的宏。用鼠标左键选择需要转换为边界线段的所需单元的边（用鼠标右键取消选择）。用鼠标中键确认选择。

自动修改Macros宏

在Macros>Simplify函数是一个非常有用的宏区域简化工具。该工具集成了手动操作的Join/Cut合并/切割边界线功能，为用户提供了一种高效、省时的方法来简化宏区域的形态。为了得到正确的果，应该在应用此函数之前定义分辨率。滚动条不同的设置精度控制了保留特征的精度，以便计算是否保留该边界线。

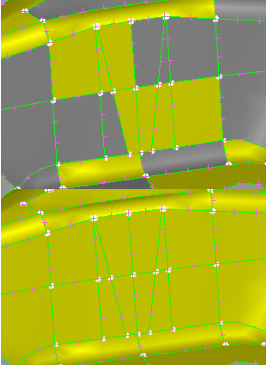

下图中橙色线表示将要合并的边界线，而绿色粗线表示将通过CUT切割新建的边界线。
