ANSA网格划分入门：面网格与常用术语

MESH界面常用术语

从TOPO界面切换到MESH界面，零件的几何图形将显示为Macro Areas（宏区域）或Macros（宏）。

Macro Areas（宏区域）和所有几何实体（曲线、点等）的可见性由“可见性”工具栏中的按钮Geom控制。并且只有在Macros“宏可见性”按钮处于激活状态时（一般默认为激活状态），宏区域才可见。

Macro Area Perimeters（宏观区边界线）中两个或三个CONS相对应的边界线显示为绿色曲线，单边CONS显示为红色曲线。

由ANSA生成的Macro Area网格或Geometry Mesh几何网格，在ENT着色模式下以白色显示。它的可见性与宏观区域的可见性有关。如果Macro Area宏区域被冻结功能冻结，则其网格为蓝色，无法对其执行任何操作。在PID或MID着色模式下，宏区域网格分别根据其PID和MID进行着色。

有限元模型网格是与Macro Area宏观区域无关的网格。它可以是导入的壳网格，也可以使用MESH>ELEMENTS组下的函数创建。其属性类似于宏区域网格，其可见性由FE-Model按钮控制。

Hot Points硬点是宏观区域边界上的固定网格节点。它们与TOPO菜单下CONS上的Hot Points硬点一致。硬点可以用来改善Macro Area的壳网格分布与质量。在ANSA中显示为白点，其可见性由Perimeters POINTs按钮控制。

Perimeter Grids线网格点是由指定给的周长线段、元素长度或用户指定种子数而自动定义的网格节点。这些节点以洋红色十字表示，其可见性由Perimeters POINTs按钮控制。

Grids网格节点位于Macro Areas宏区域内，由ANSA在网格划分期间生成。这些节点显示为红色十字，其可见性由Grids按钮控制。

Weld Spots焊点可以在线上，也可以在宏的内部区域。这些节点显示为橙色点，其可见性由Perimeters POINTs按钮控制。

Collapsed CONS在TOPO界面中标记为白点的Collapsed CONS在MESH界面中显示为红点。

网格显示和着色模式

各种显示模式可用于帮助模型的显示和检查复杂的网格模型。

Geometry or FE-Model mesh（几何体或有限元模型网格）可以在不激活Hidden和Shaow按钮时，仅在wire模式下显示为线框。

上面不同按键可以形成不同的显示组合。

在ENT和Shadow组合下，壳元素的正面为灰色，反面为黄色。

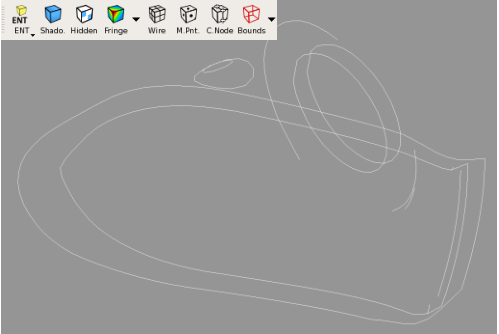

当禁用“Wire”按钮时，只有壳网格的一些特征性线可见。在按住Ctrl和Shift键的快速视图操作过程中，也可仅显示主要特征线。

Bounds视图允许识别shell元素的自由边，这些元素以红色显示。
