ANSA中的移动、旋转与镜像操作技巧

本节给大家介绍ANSA中Move Entities的功能使用，他主要包括Translate，Rotate，Scale，Symmetry，Transform。关注*** CAE备忘录 ，回复‘Move’可获得本例相关文件。

1 Translate

首先选择Move Entities，然后选中需要移动的零件并按中键确定，可以是几何，面，单元，体，进入Move Entities界面。该功能可以移动也可以**。

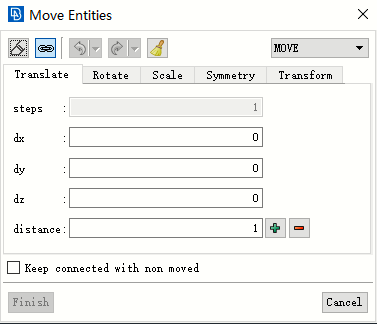

可以直接输入x，y，z的矢量坐标，也可以直接在零件中选取两个点作为方向进行平移，在distance中输入要移动的距离，点击加号沿选取方向正向移动，点击减号沿选取方向负向移动。右上角的下拉菜单可选择移动或**。

2 Rotate

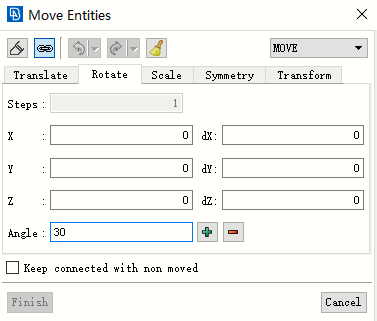

在Rotate选项卡中需要选择两个点确定一条轴线，在Angle中输入旋转角度，但有的模型轴线两个点并不存在，这时候需要我们自己创建。

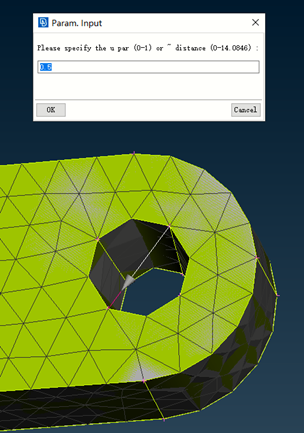

点击TOPO>Curve>New，选择两个点创建一条线段，然后选择Parametrical，并选择该条线段，输入数值，数值范围在0-1，表示在该线段上按比例生成点，比如输入0.5，会再线段的中点生成一个点。

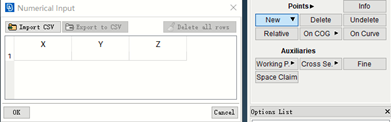

另外，如果知道某个点的坐标，可以点击TOPO> Points> New，输入坐标可生��点。

3 Scale

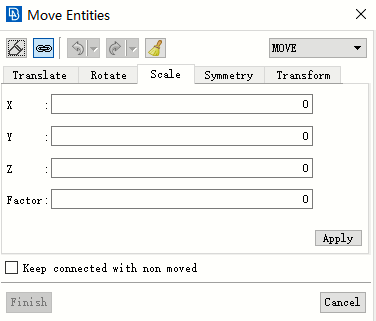

在Scale选项卡中，需要输入点的坐标或者点击已存在的点，输入缩小或放大因子，最后Apply，Finish。

4 Symmetry

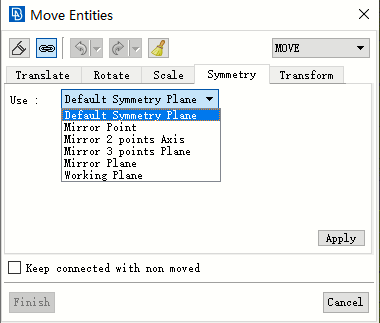

在Symmetry选项卡中，可以有多种选择，Default Symmetry Plane使用默认的对称面进行对称，这个方法并不常用；Mirror Point选择一点，可以进行中心对称；Mirror 2 Point选择两个点，可以进行轴对称；Mirror 3 Point选择三个点确定一个平面，进行面对称；Mirror Plane选择两个点确定一条线，该线表示面的法向，进行面对称。

5  Transfor

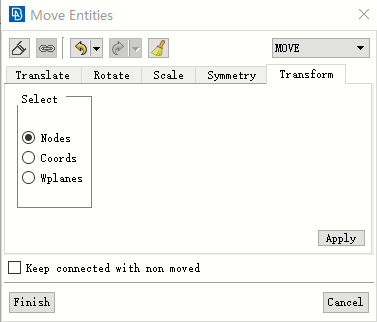

在Transform选项卡中，在需要移动的实体选择三个点，三个点尽量离得比较远，然后在目标实体选择对应的三个点，这三对点会一一对应移动到目标实体，例如，两个实体几何完全一样，但位置不一样，在两实体上选择相同的三对点，可将移动实体转移到目标实体，并完全重合。
