Altium Designer 21异性焊盘绘制技巧

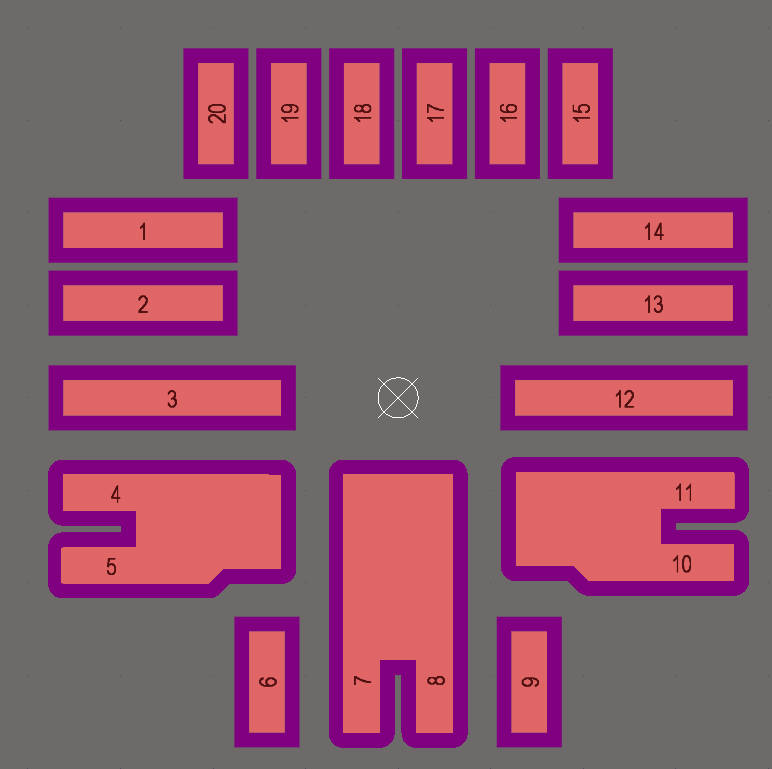

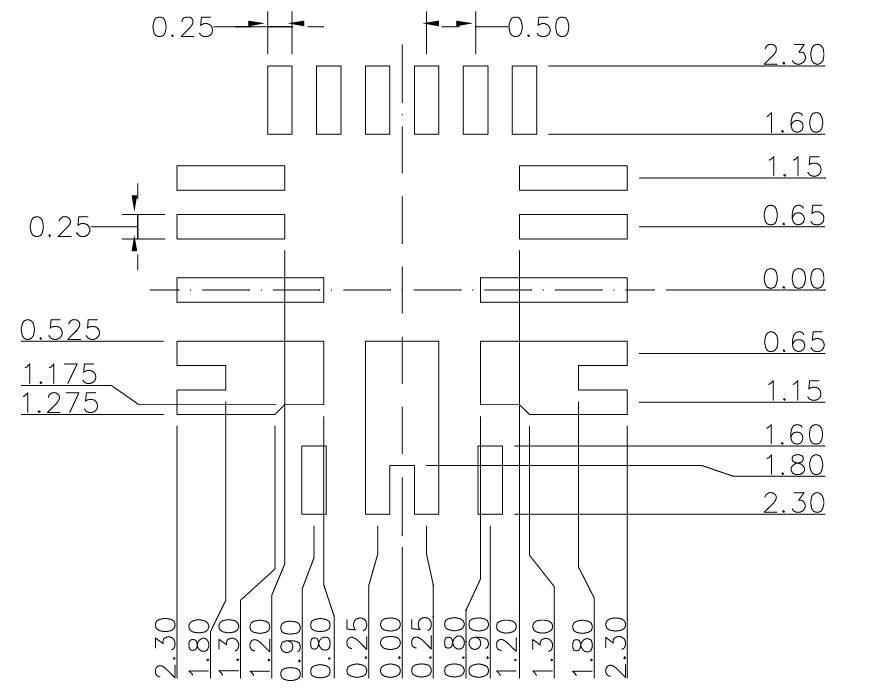

如何使用AD21绘制异形焊盘呢?我们一起来建立的异形封装,今天需要绘制的封装如下图所示:

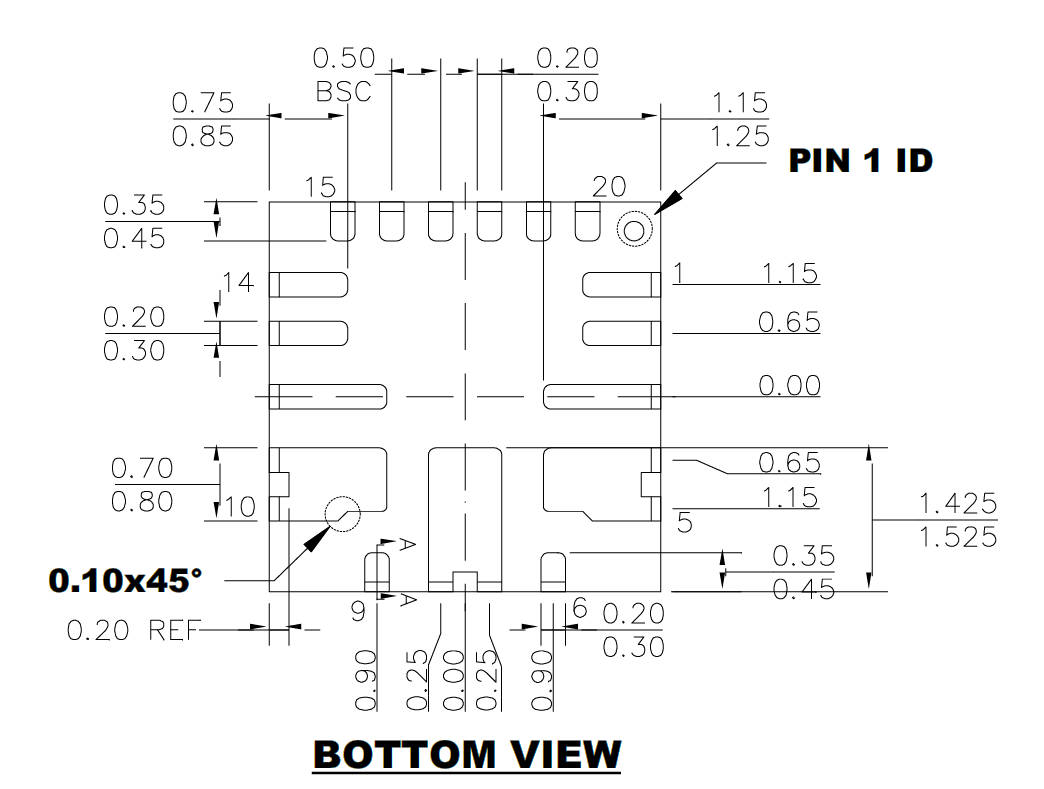

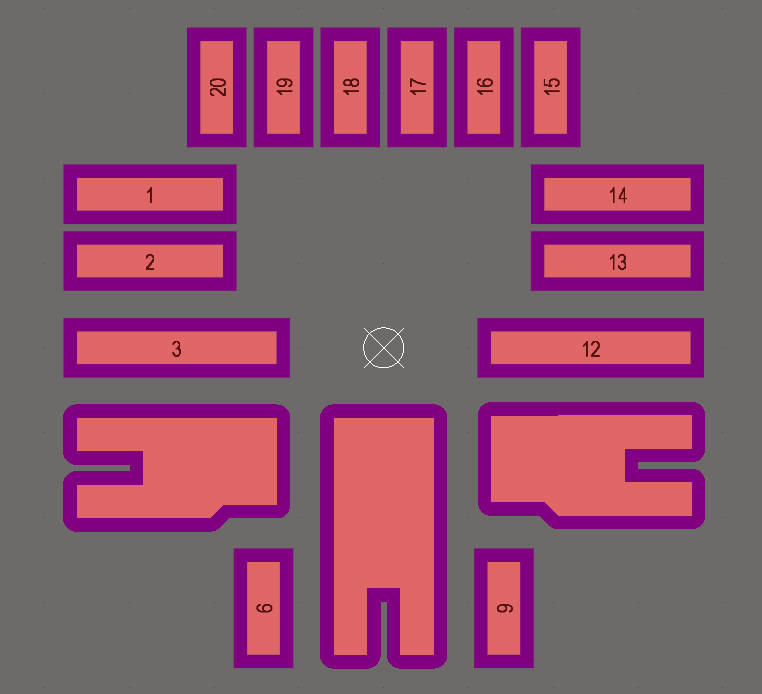

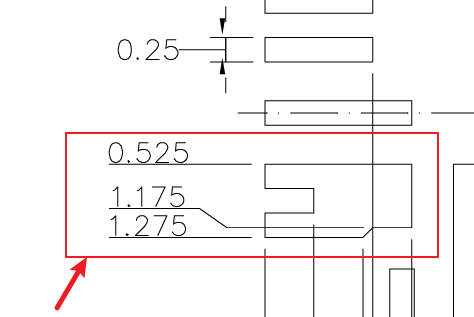

可以看到图中有2中异性焊盘,那么我们以这一种为例

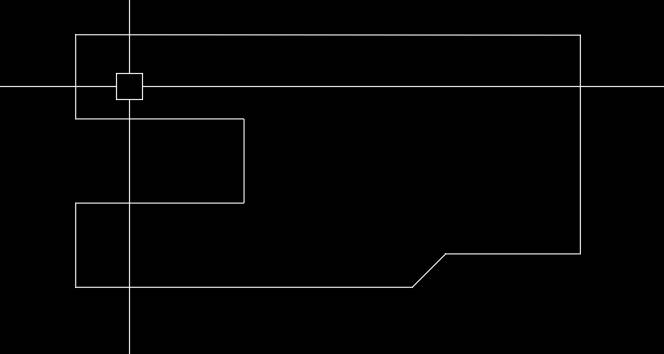

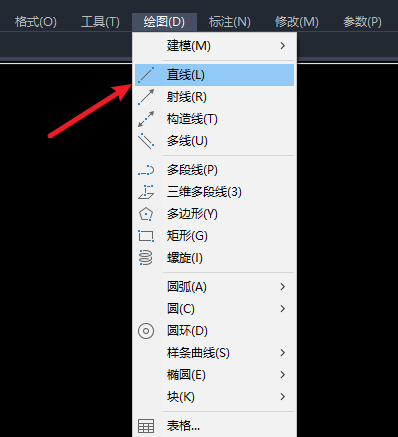

第一步:我们需要在CAD中绘制一个闭合区域


另存为dxf格式

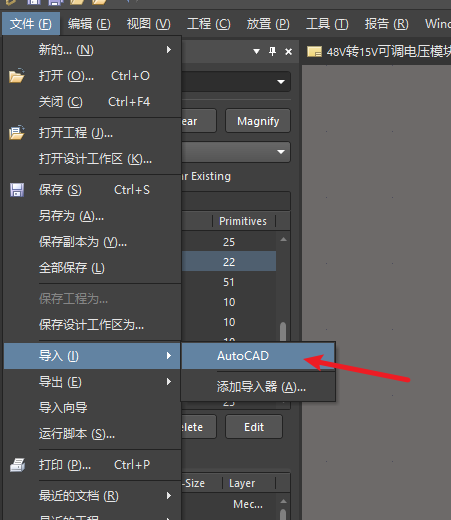

第二步:导入到AD中

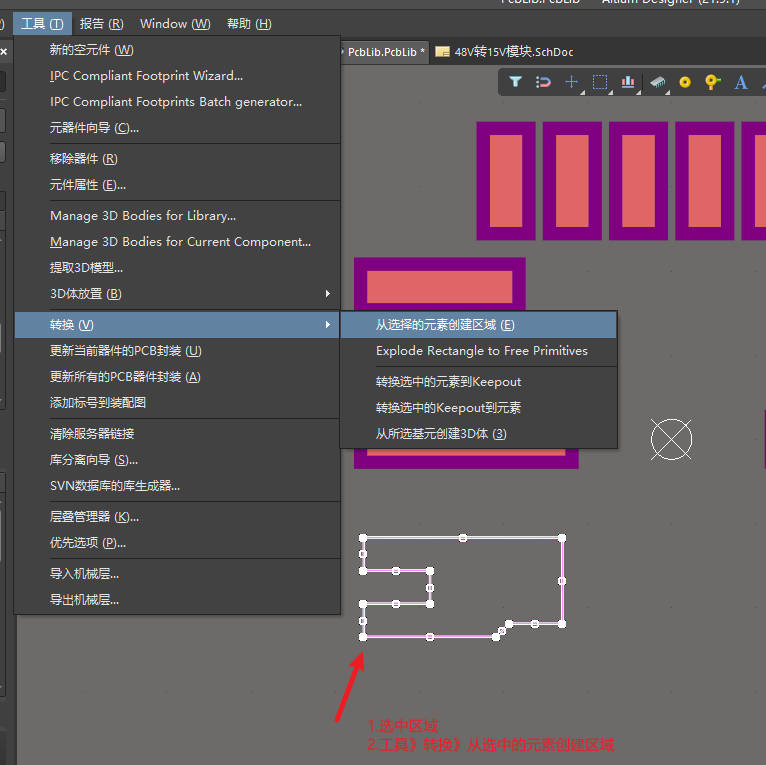

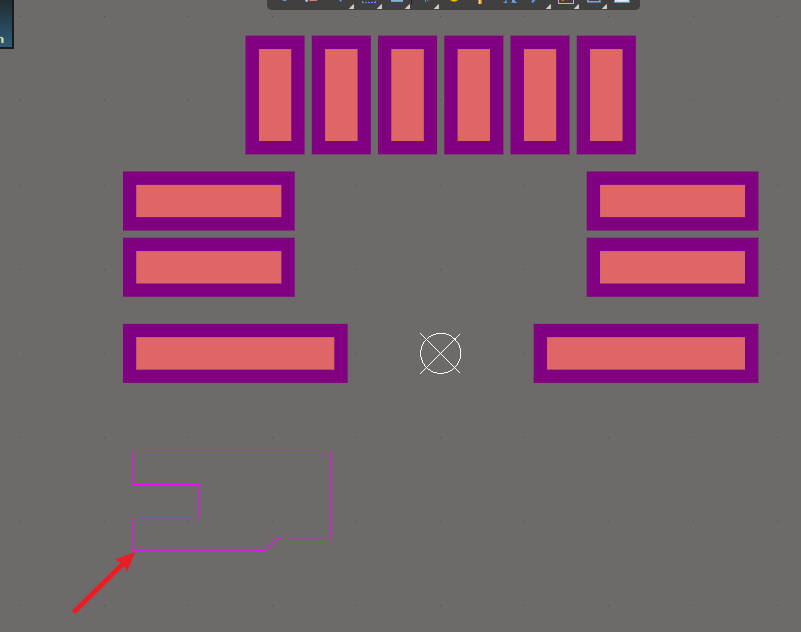

第三步:选中导入的元素,创建区域并调整到对应的层


最后,设置钢网层和阻焊

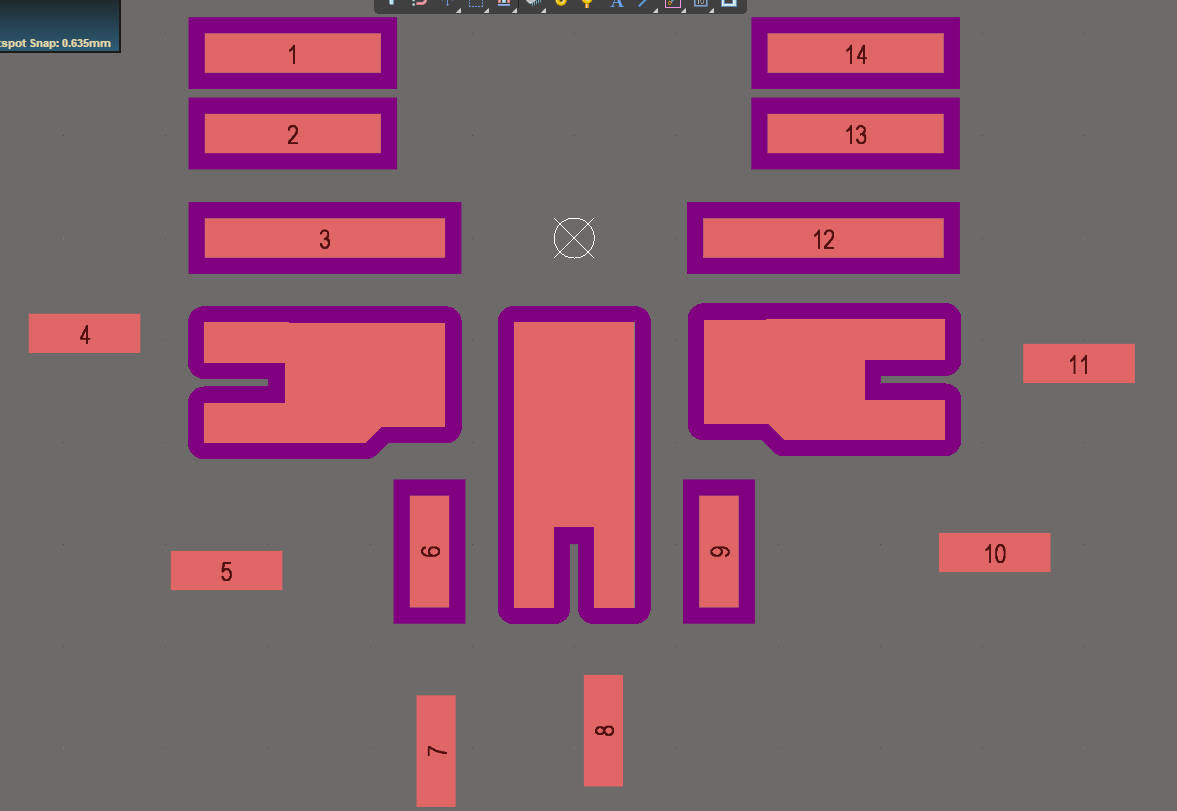

此时可以看到“异性焊盘”没有管家标号,严格意义上来说异性焊盘还不属于焊盘,我们需要添加管脚,只需要放置较小的焊盘在“异性焊盘”上即可


最终效果

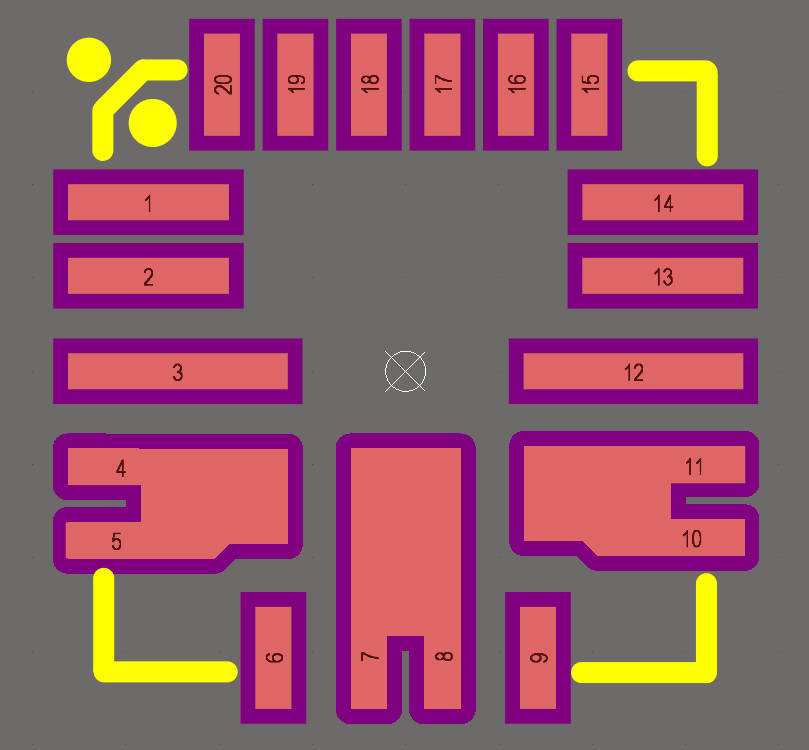

添加丝印以及第一脚标识
