Altium中利用开窗技术绘制非标准焊盘教程

设置焊盘其实很简单,可以使用 “Place Fill” 或者“TVE(Creat Region From Selected Primitives)”进行敷铜,但是光敷铜后还不行,因为这块铜皮会被覆盖绿油也就是阻焊层,所以需要开窗,开窗就是把原来有阻焊层的地方去掉阻焊层,不论是走线还是敷铜都可以进行开窗,设置方式见下面三张图片:

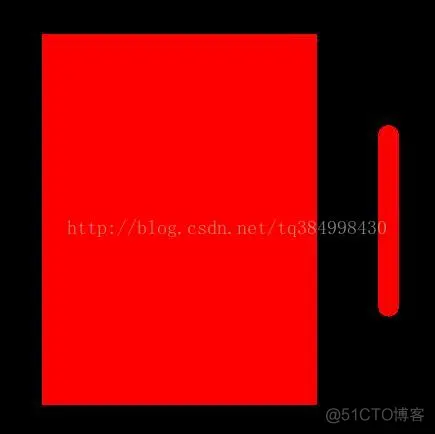

1、在pcb文件或者pcblib文件中创建一块 Fill 敷铜和一段连线如下图所示:

AD中通过开窗来绘制不规则的焊盘_AD

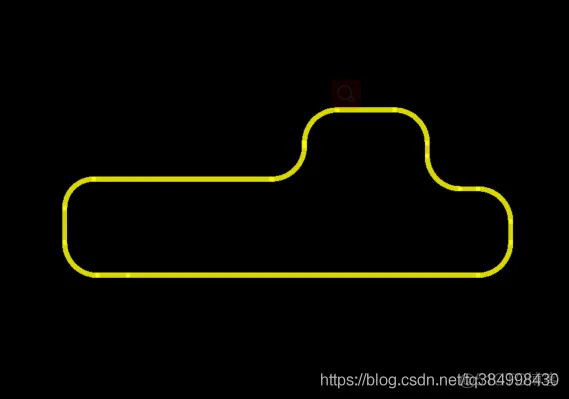

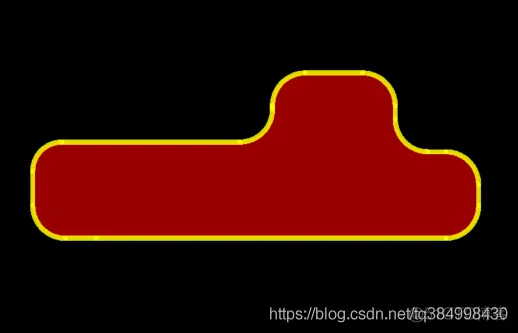

或绘制一个封闭区域,选择区域边缘,使用TVE命令创建一个Region,然后设置该Region的Solder Mask和Paste Mask参数:

AD中通过开窗来绘制不规则的焊盘_电路设计_02

AD中通过开窗来绘制不规则的焊盘_电路设计_03

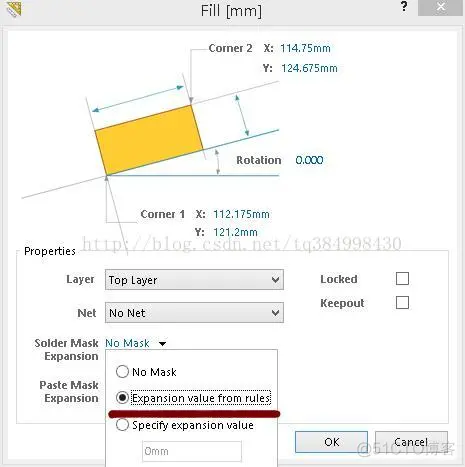

2、双击Fill敷铜、Region或者Line之后选择Solder Mask Expansion至Expansion values from rules,这样就能进行开窗了。最好还要将Paste Mask Expansion设置成Expansion values from rules,这个是为了开钢网。

AD中通过开窗来绘制不规则的焊盘_AD_04

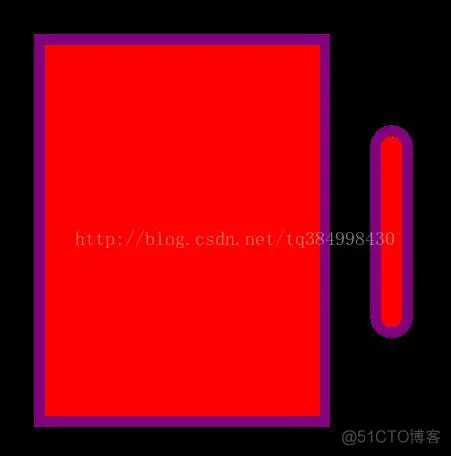

3、设置完之后Fill敷铜和Line就有了开窗了,如下图所示:

AD中通过开窗来绘制不规则的焊盘_电路设计_05



Top Paste层如下图:

AD中通过开窗来绘制不规则的焊盘_AD_06

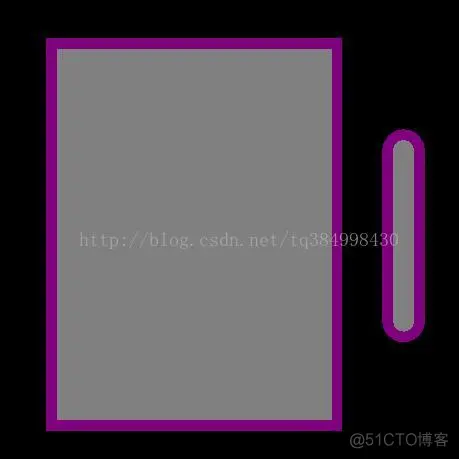

Top Solder层如下图:

AD中通过开窗来绘制不规则的焊盘_电路设计_07

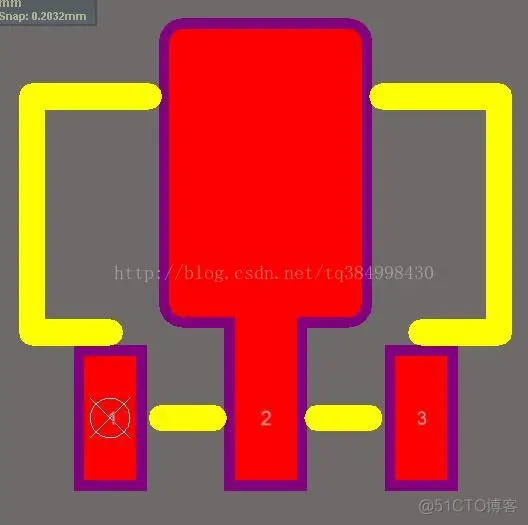

这样出来的PCB板子上面这两个部分就露出铜皮了,可以上焊锡在上面,还可以在制作PCB元件库的时候使用Fill画不规则的焊盘,设置开窗之后Fill敷铜就变成焊盘了,如下图中的SOT89封装,最上面的焊盘是由一个Fill敷铜和四周围起来的Line开窗之后组成的,使用Line在两边包围只是为了有圆角,好看一点。

AD中通过开窗来绘制不规则的焊盘_电路设计_08
