跨文件模块复用:Altium Designer片段利用

Altium Designer利用片段跨文件模块复用

Ad如何模块跨文件多次调用复用功能呢?

好的我们接下来看下:

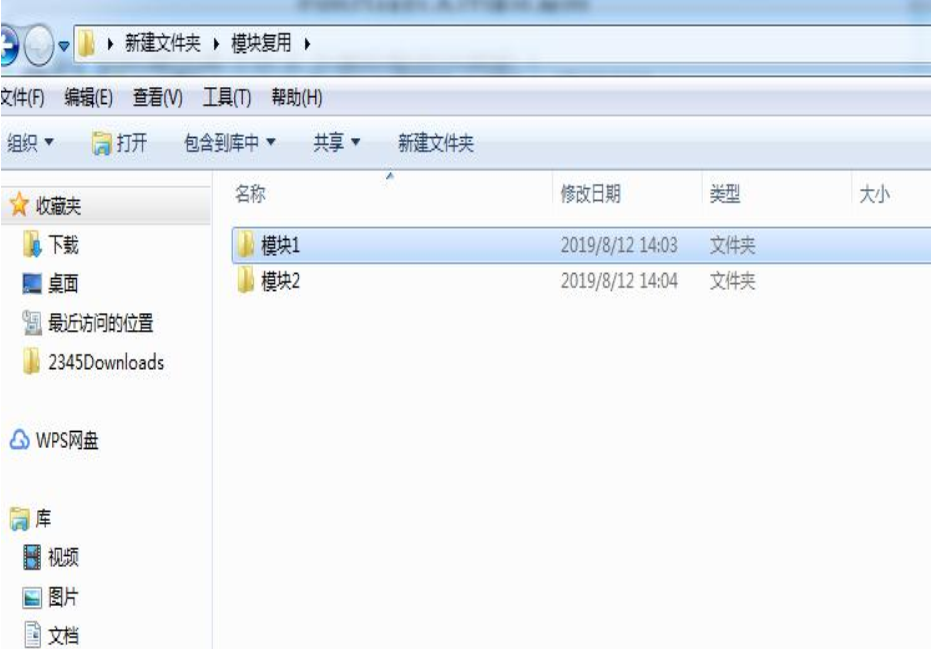

首先我们 新建文件夹作为自己的模块片段存储。
接下来将我们片段存储的地方进行关联起来,大家跟着小编的节奏走,这边这边.

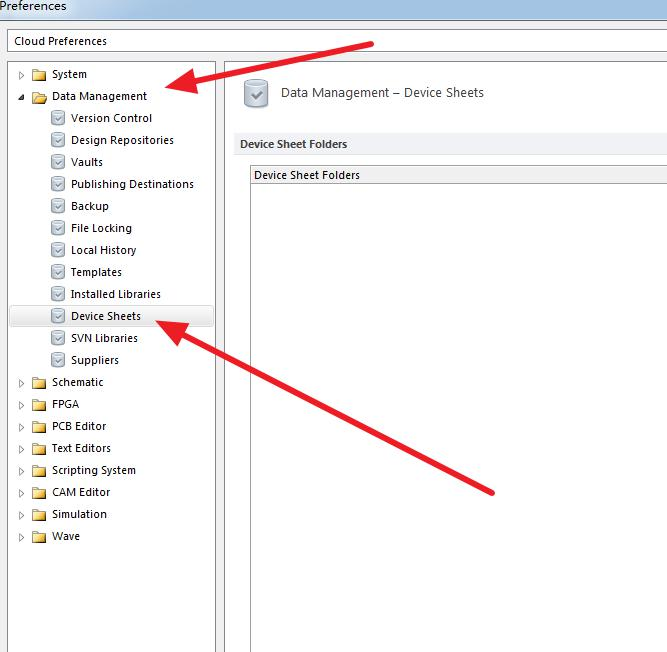

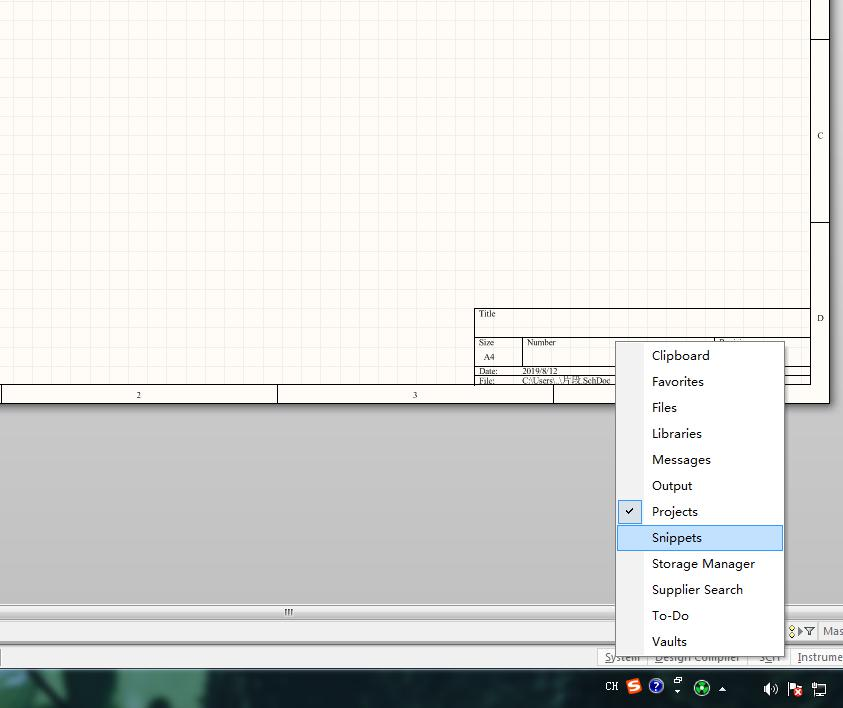

首先在原理图界面使用快捷键 TP。


到了这个界面我们继续走起来。

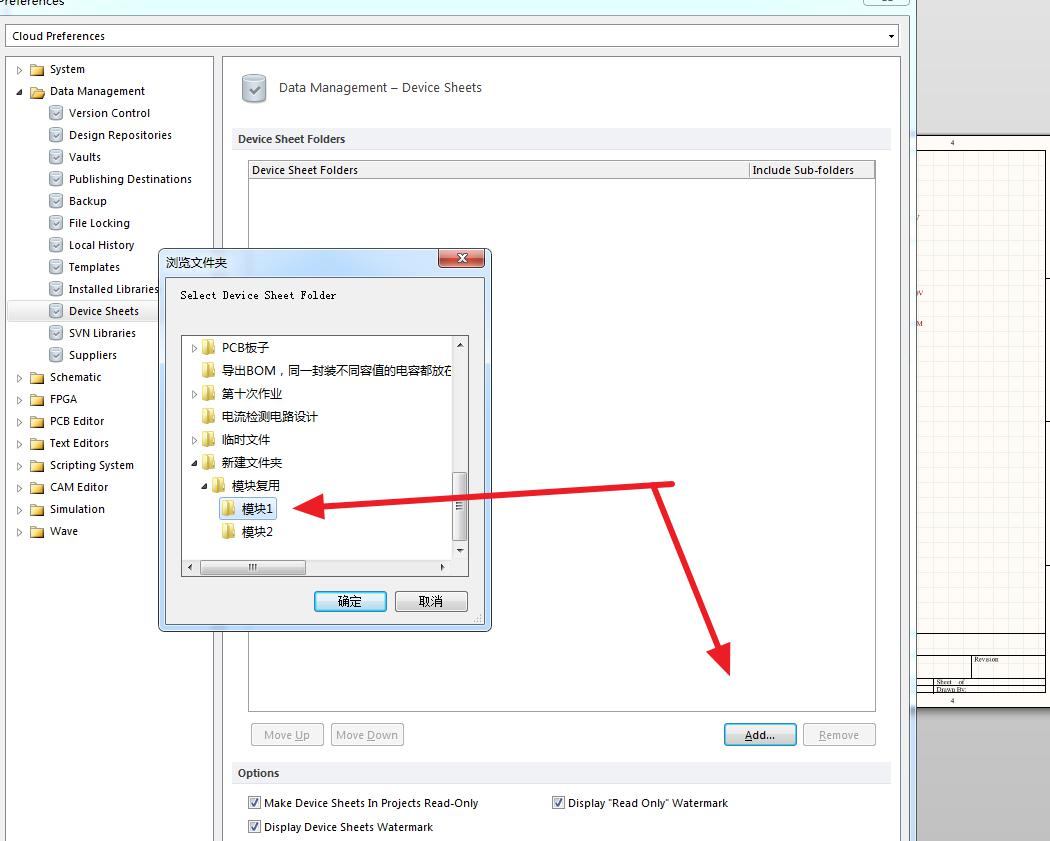

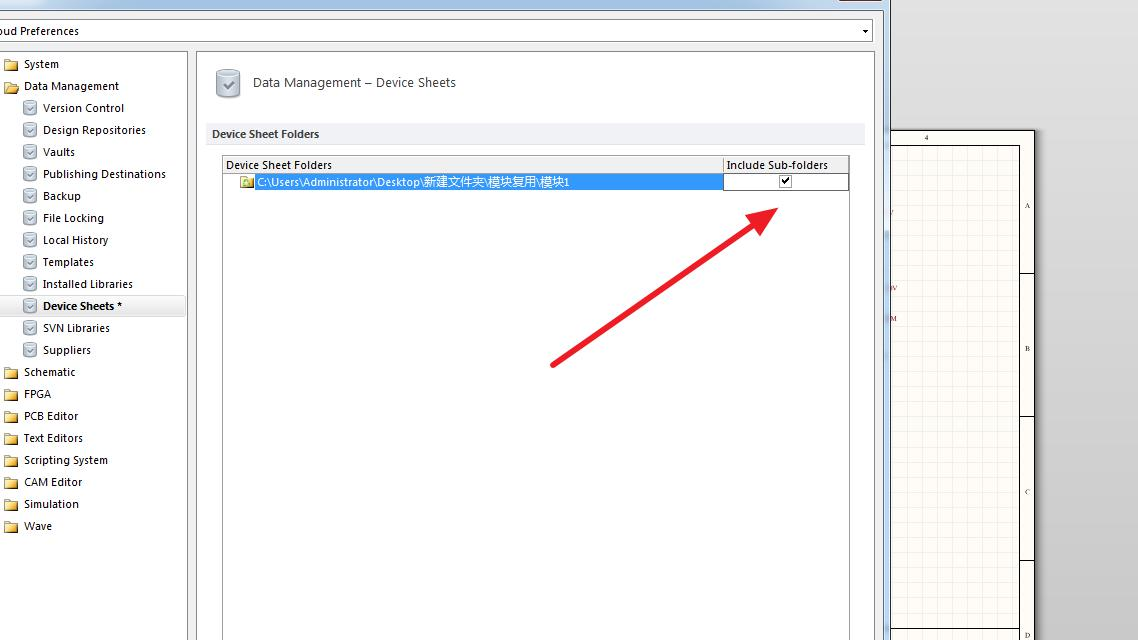

关联我们的存储空间的位置。记得添加之后要打上勾。确认存储位置。

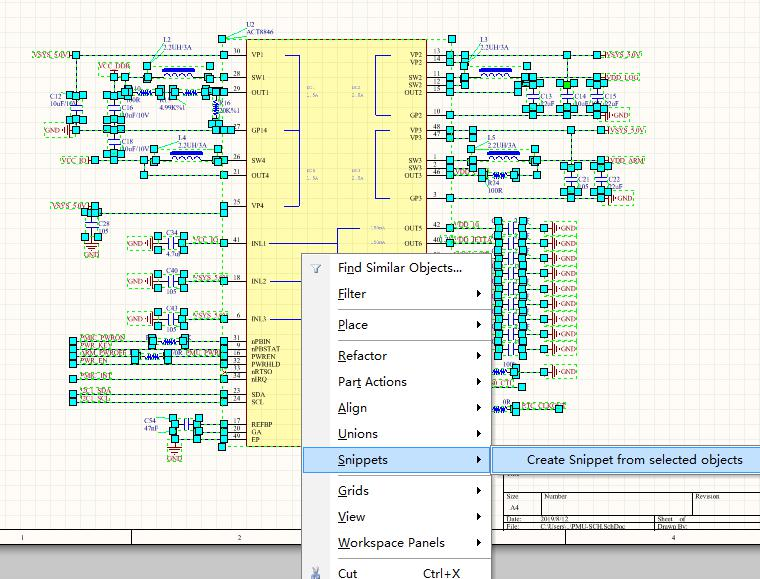

好的我们继续,这里我们以我们的 PMU 作为我们的操作示范,PCB 要画好,布局连线都
是好的。我们将 PMU 作为切片处理。

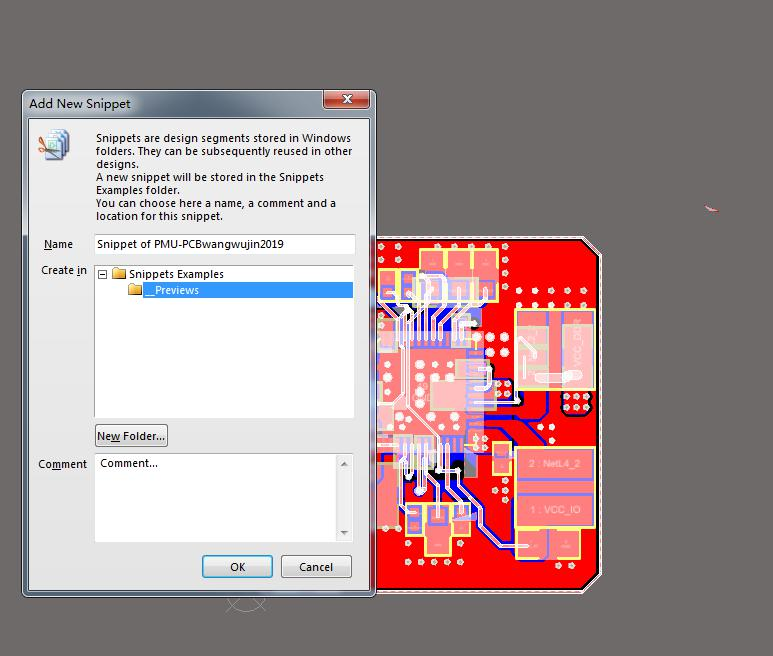

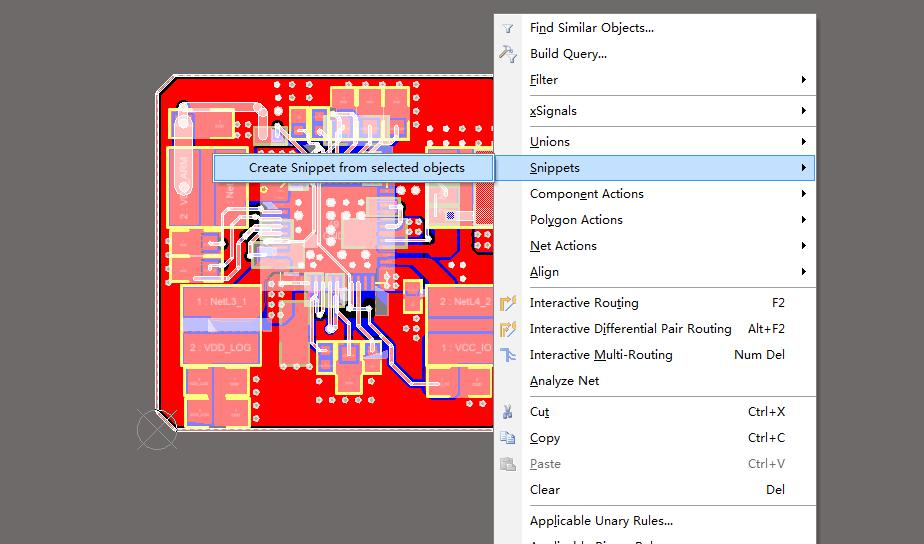

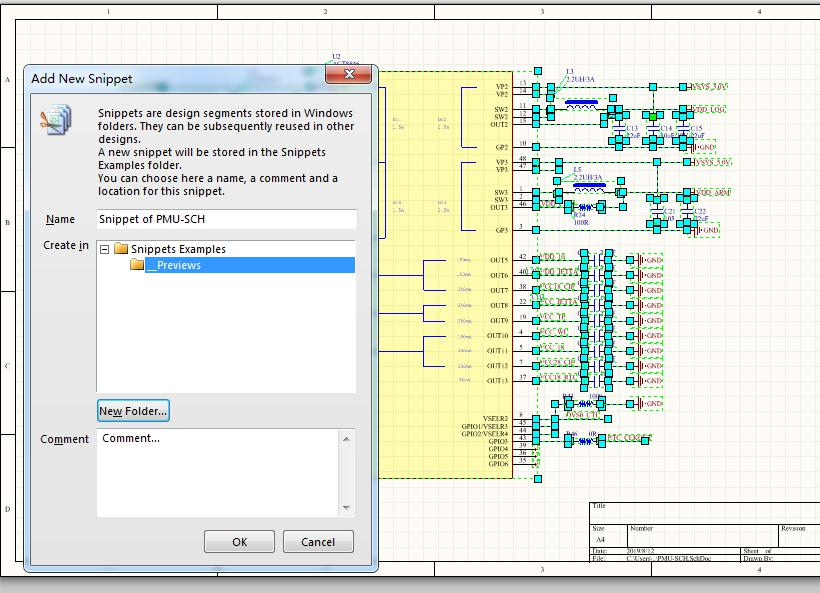

我们确定好点击 ok,看过来 看过来 ,我们 到我们的 PCB 界面下也建立我们的切片。

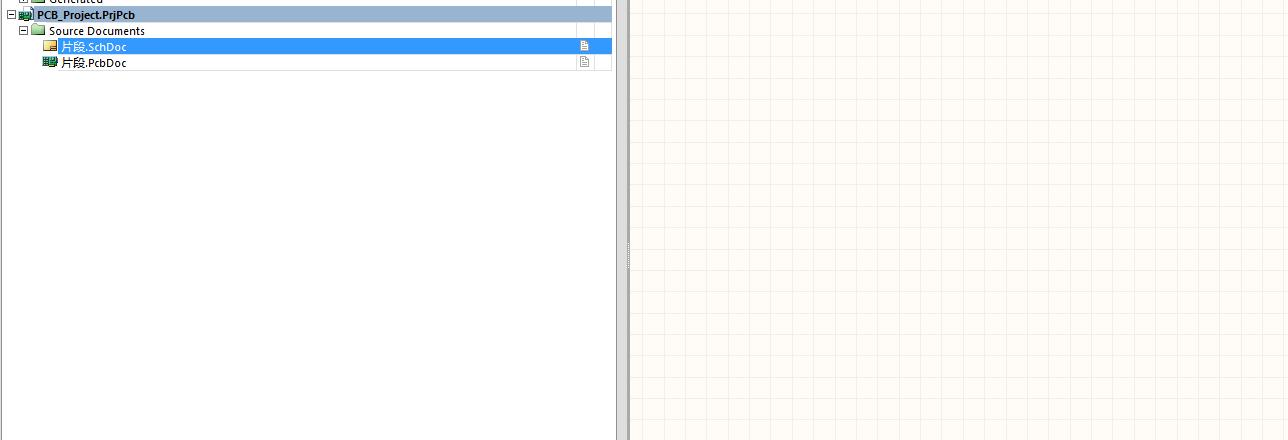

点击完成, 好了 下面继续跟着小编的步伐慢慢走, 现在我们新建工程, 然后和一个原理图还有 PCB 我
们来进行调用我们的做好的切片。


我们继续,点击我们的放置

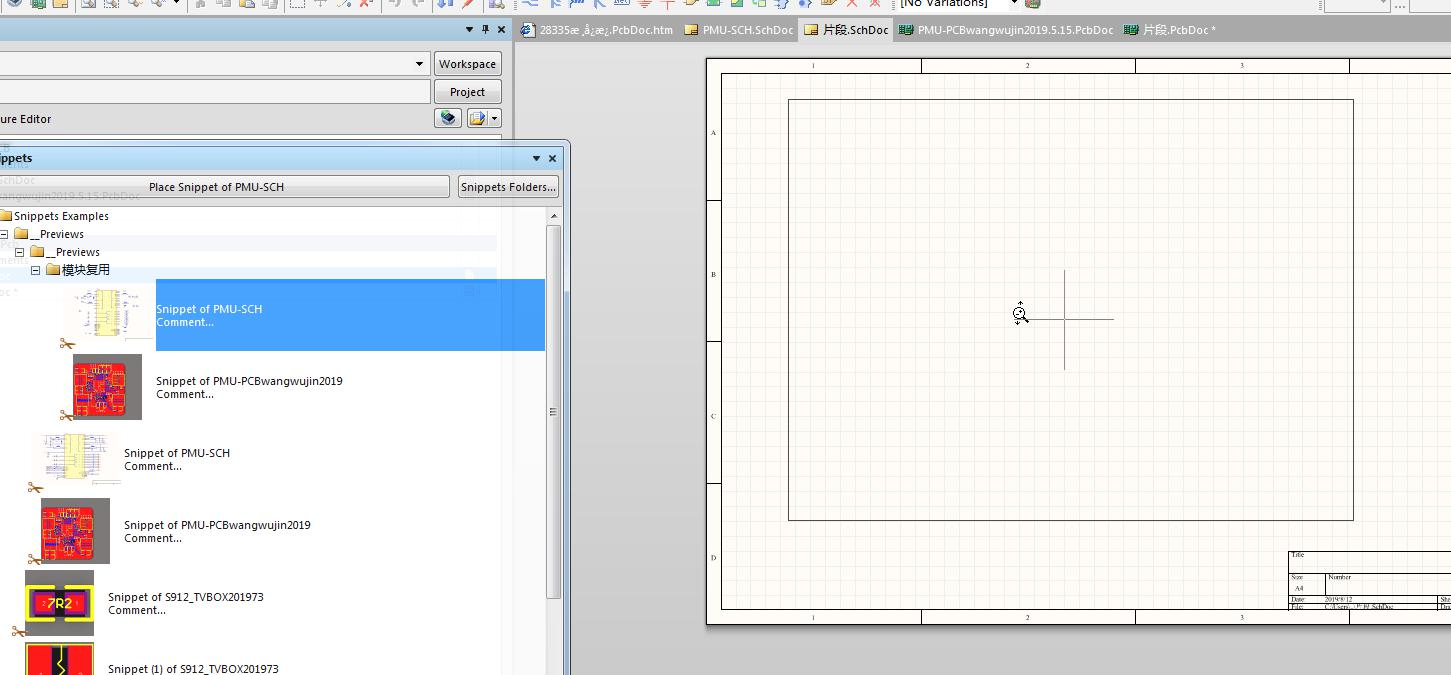

放置我们需要放置的片段。

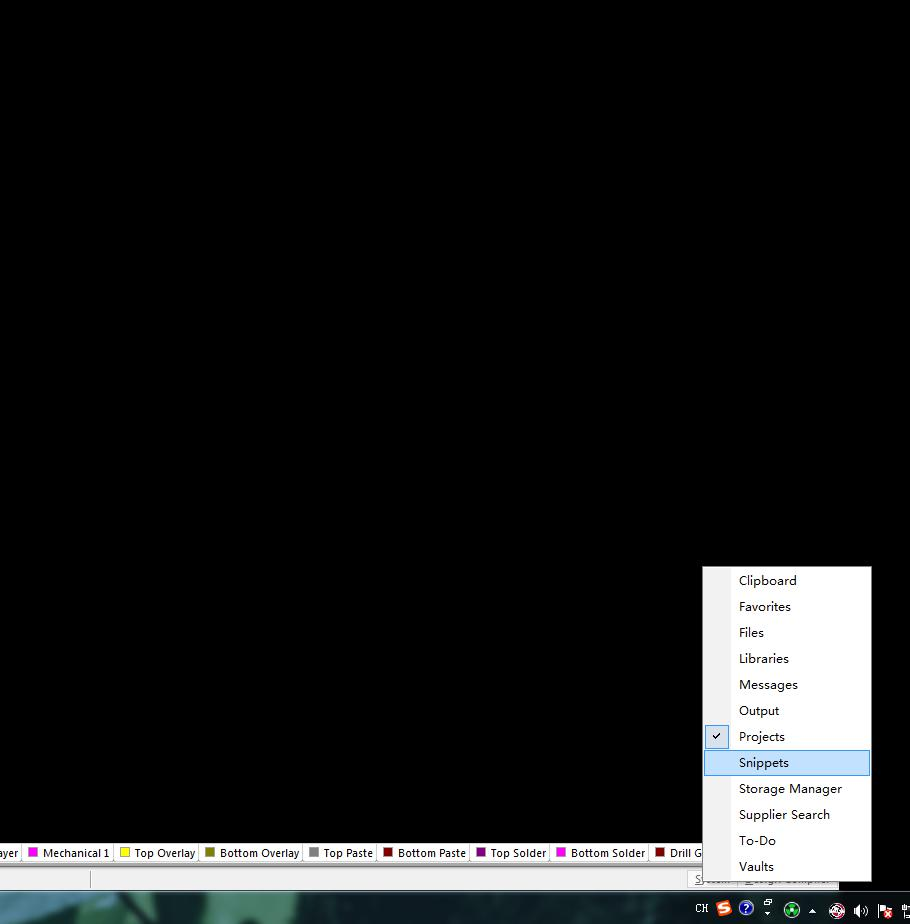

然后我们回到我们的 PCB 界面也是一样, 放置我们对应的片段。
