Altium Designer中相同模块的复用操作方法

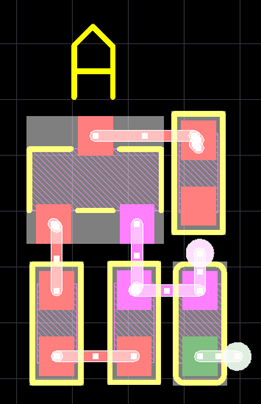

框选已布局好的A电路,作为复用模块

在这里插入图片描述

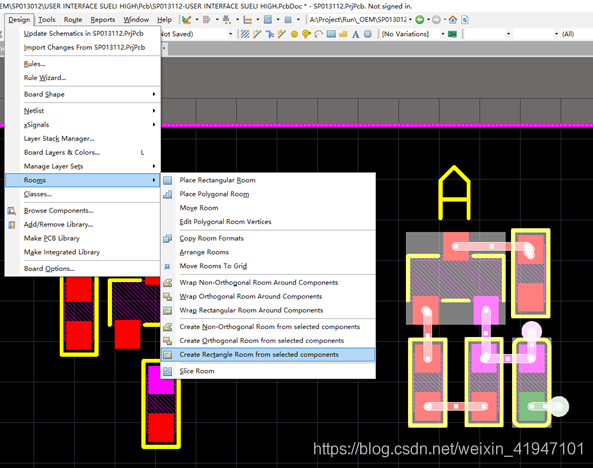

创建Room

在这里插入图片描述

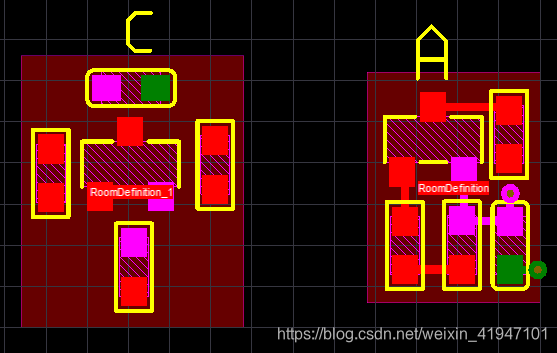

同样的操作,框选C电路,然后也创建Room

在这里插入图片描述

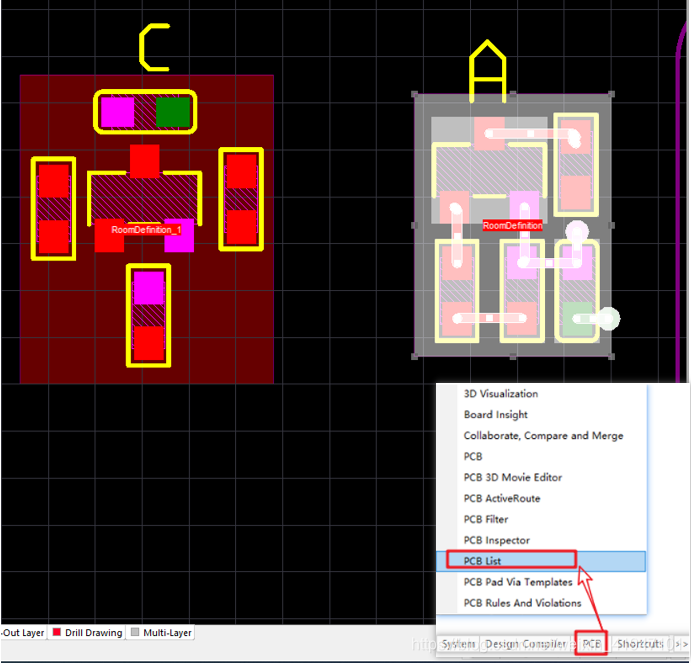

查看A电路的Chanel Offset

框选A模块的,然后点右下角的菜单——PCB——PCB List
在这里插入图片描述

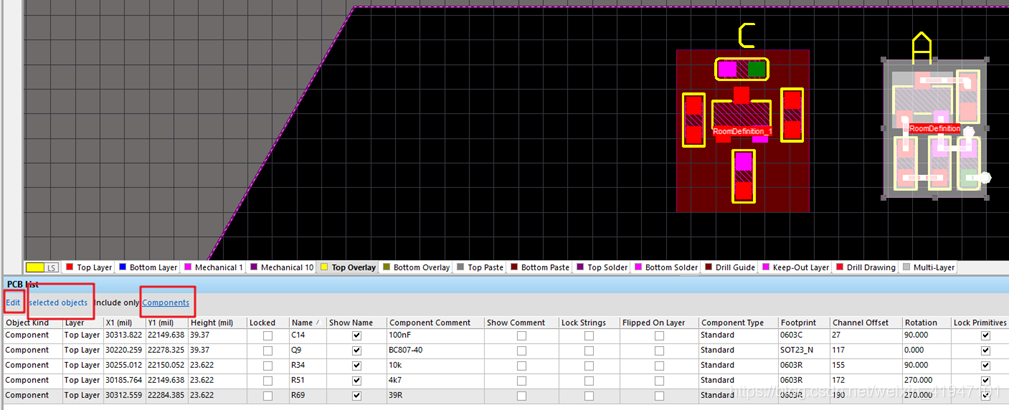

显示设置

对PCB List按如下操作:编辑及显示选择的元件
在这里插入图片描述

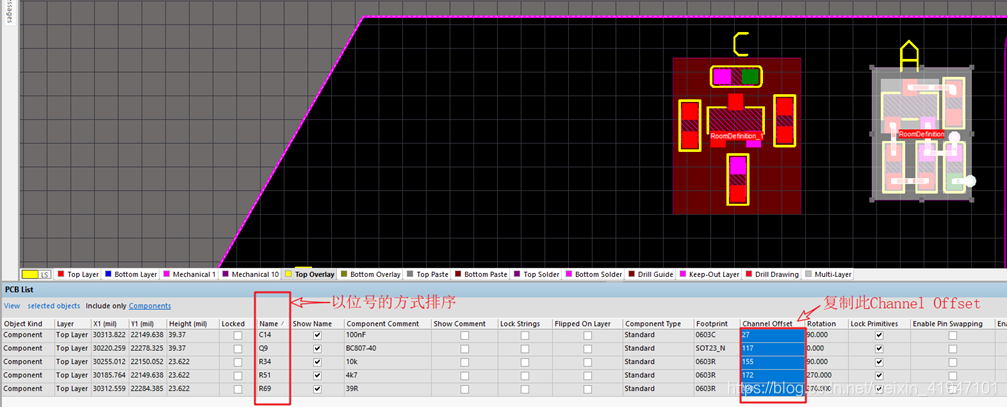

复制Channel Offset

以位号的递增的方式排序,然后复制Channel Offset(能否复用的关键)
在这里插入图片描述

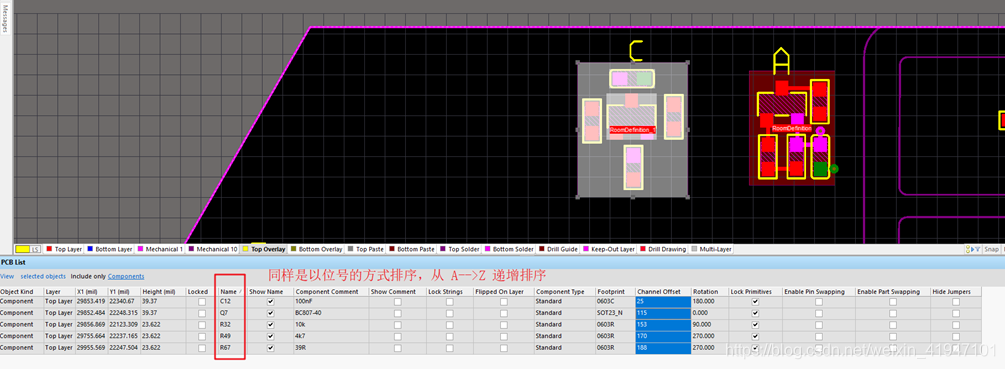

查看B电路的Channel Offset

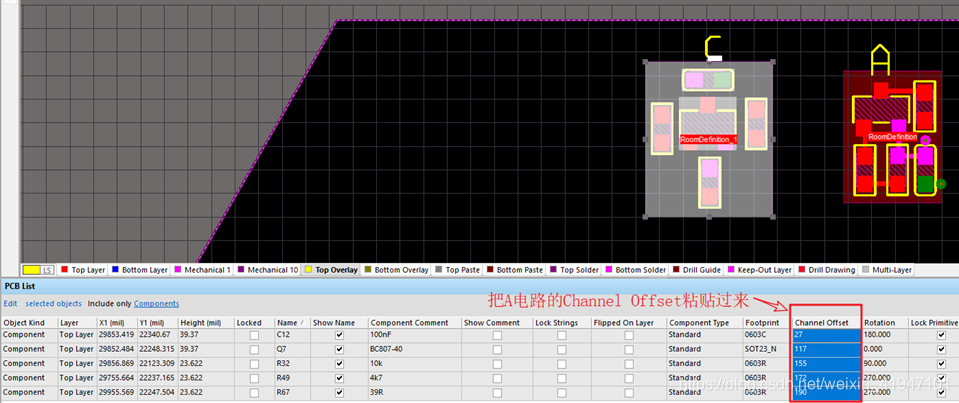

复制A电路的Channel Offset到C电路

同样在PCB List列表界面,框选C电路,在相同的排序方式下,把A电路的Channel Offset复制到C电路
在这里插入图片描述
在这里插入图片描述

Room格式的复制

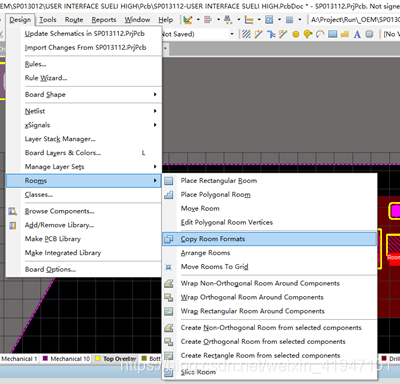

把A电路的布局、布线、过孔位置都复制到C电路。操作如下
在这里插入图片描述

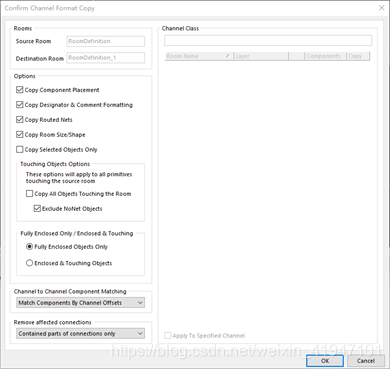

   然后,先点击布局好的A这个Room,再点C这个Room,弹出菜单:
在这里插入图片描述

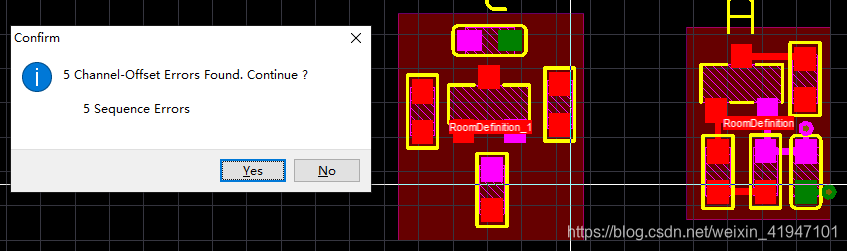

   此菜单不用设置,直接点OK后,弹出对话框
在这里插入图片描述

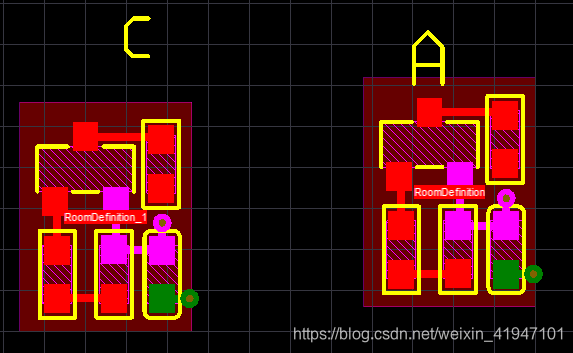

   点OK即可,至此,完成电路的复用
在这里插入图片描述
