Altium Designer记录(2)：PCB相关操作技巧

文章目录

• 1. 从已有PCB生成PCB库 1.1 改造已有PCB、PCB元件，生成新的PCB元件 2. 由 Keep-out layer 划定板子形状 2.1 板框画圆角 3. 丝印设置（字号、字体等） 4. 设置PCB布线时网络自动高亮 5. 设置旋转步进 6. 如何复制、粘贴 7. 善用原点、参考点

1. 从已有PCB生成PCB库

今天设计电路时要用到PA2.0的接口，发现接插比较方便。无奈现有的PCB库中并没有对应的库！ 一个好办法是从现有的PCB文件中，导出元件封装作为PCB封装库；或者就自己画呗 正好手上有个PCB文件，用到了这个封装的，所以，拿来吧你

主要步骤：

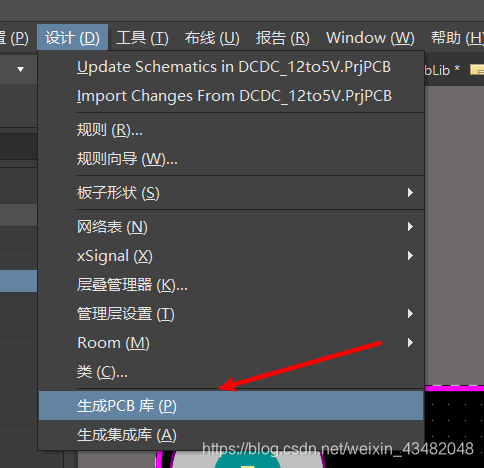

• 将当前PCB文件，生成PCB库后，将想要的器件PCB，复制到自己的PCB库中即可；
• 然后将原理图中的器件与PCB封装对应起来

• 其实也可以生成集成库，但是我试了不太好用

1.1 改造已有PCB、PCB元件，生成新的PCB元件

有时发现现有的 PCB封装 不是很完美，能自己修改一下就好了

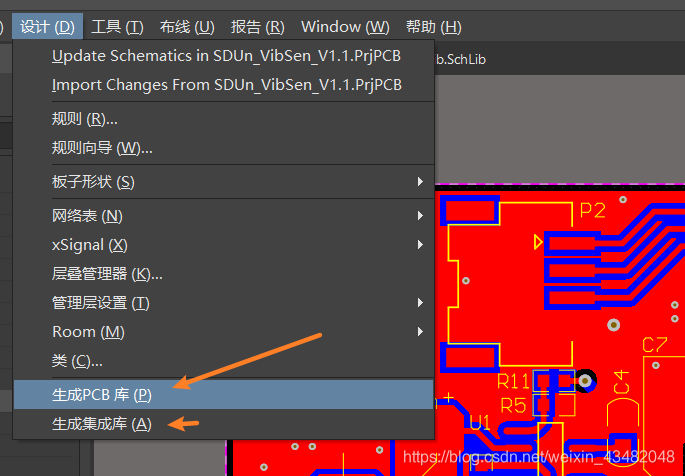

可以通过设计->生成PCB库，在现有的PCB封装基础上，改造生成自己的PCB设计库

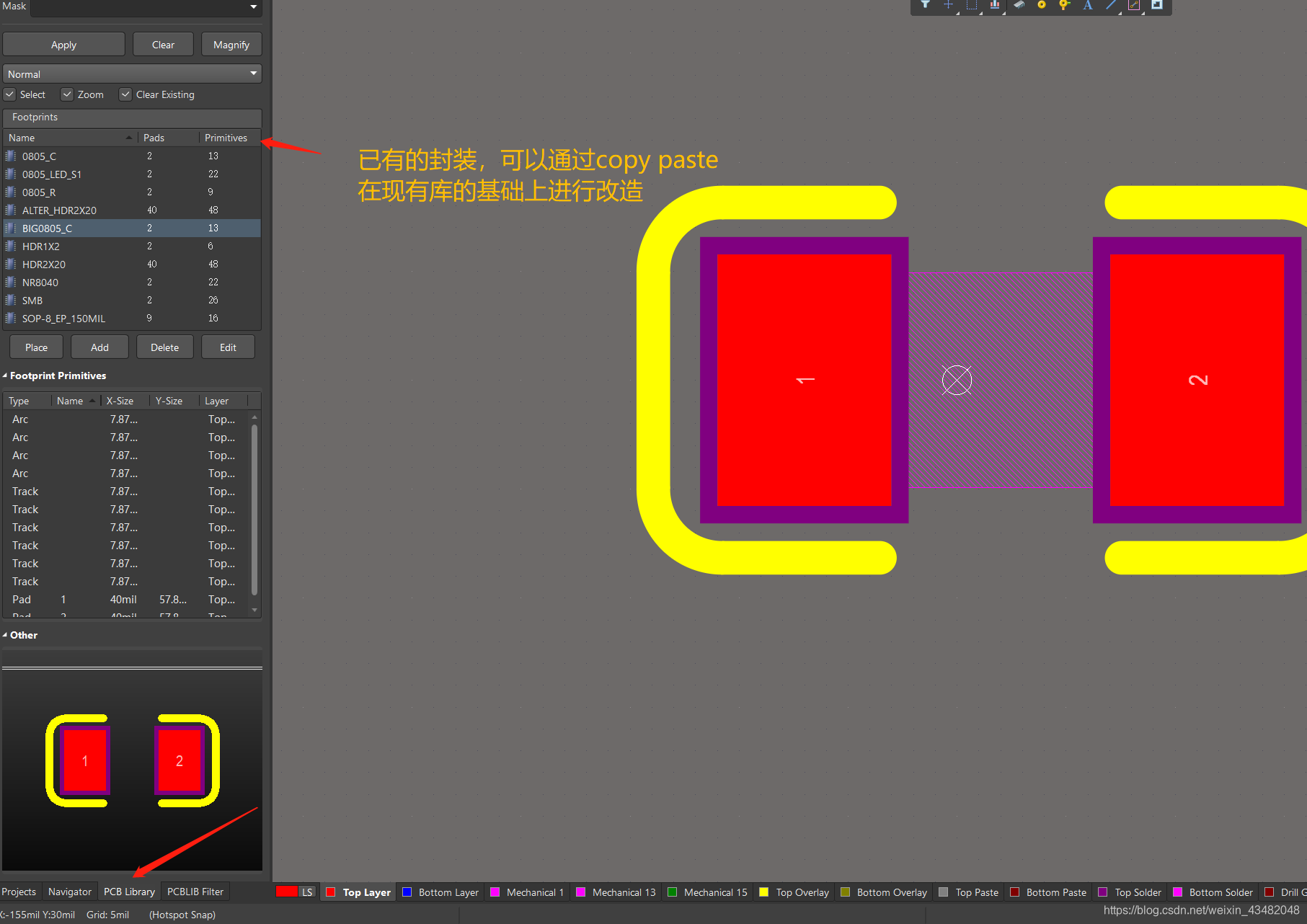

如果发现点击后弹出的新窗口什么也没有，点一下左下角的PCB Library

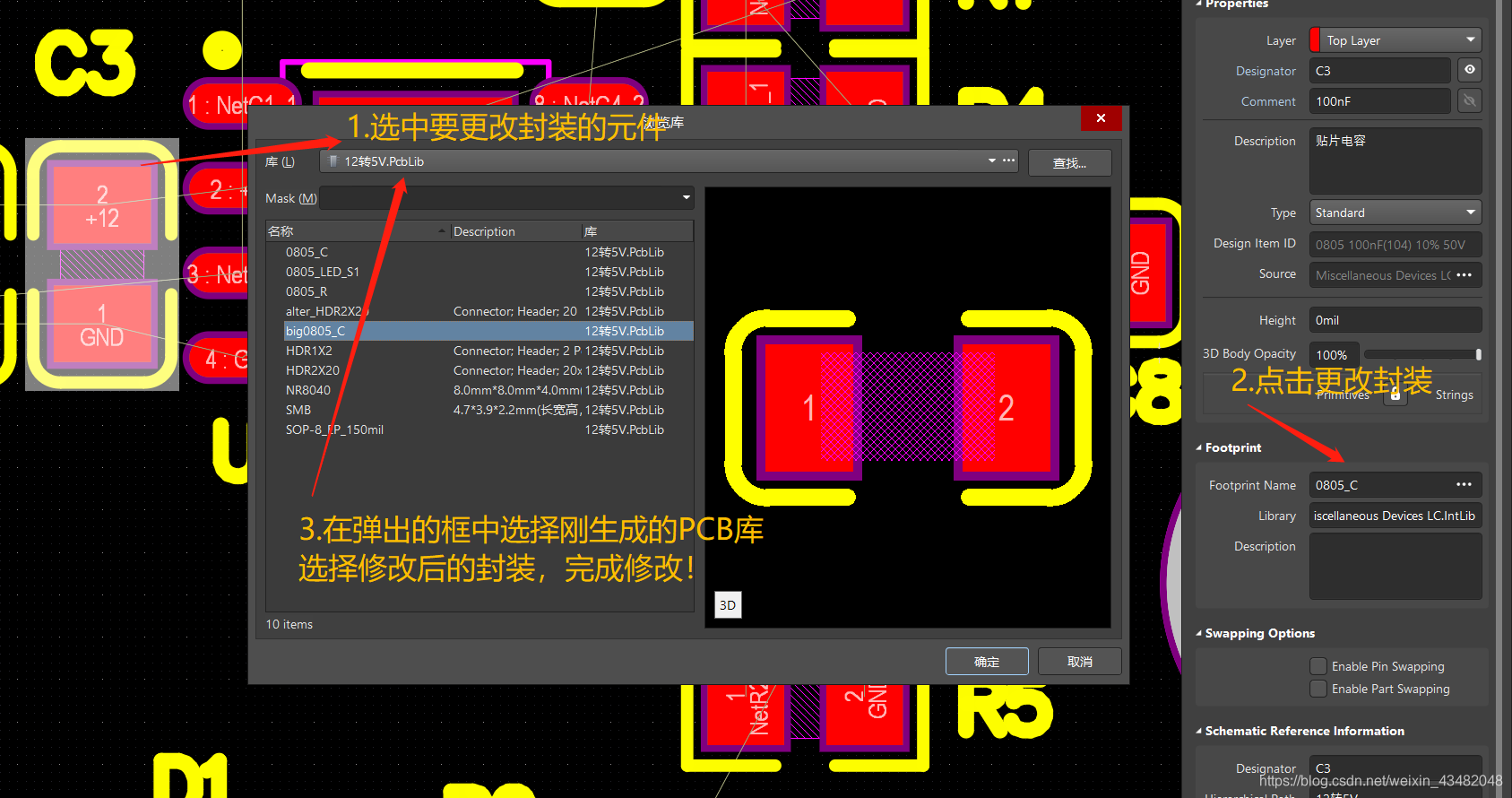

修改后怎么用新的封装呢？？

   这样一套走下来，再也不怕找不到最合适的PCB封装了，可以DIY啊！
