Altium Designer PCB模块化布局+交叉选择+交叉探针使用技巧

由原理图生成PCB时，PCB中的元件都是随机摆放的，而模块化布局，可以让我们快速的按照原理图中元件的布局，对PCB中的元件进行布局。对于小板子，手动一个个摆放也没啥问题，但是对于中大型的板子，手动一个个布局就太麻烦了，这就体现出模块化布局的优势了。

在模块化布局之前，需要 基础知识 ：

1、左右分屏，2、交叉选择与探针

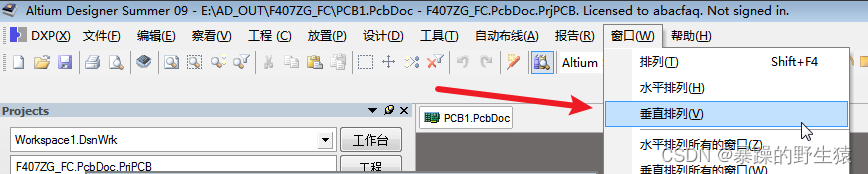

左右分屏步骤：菜单栏->窗口->垂直排列，如下图

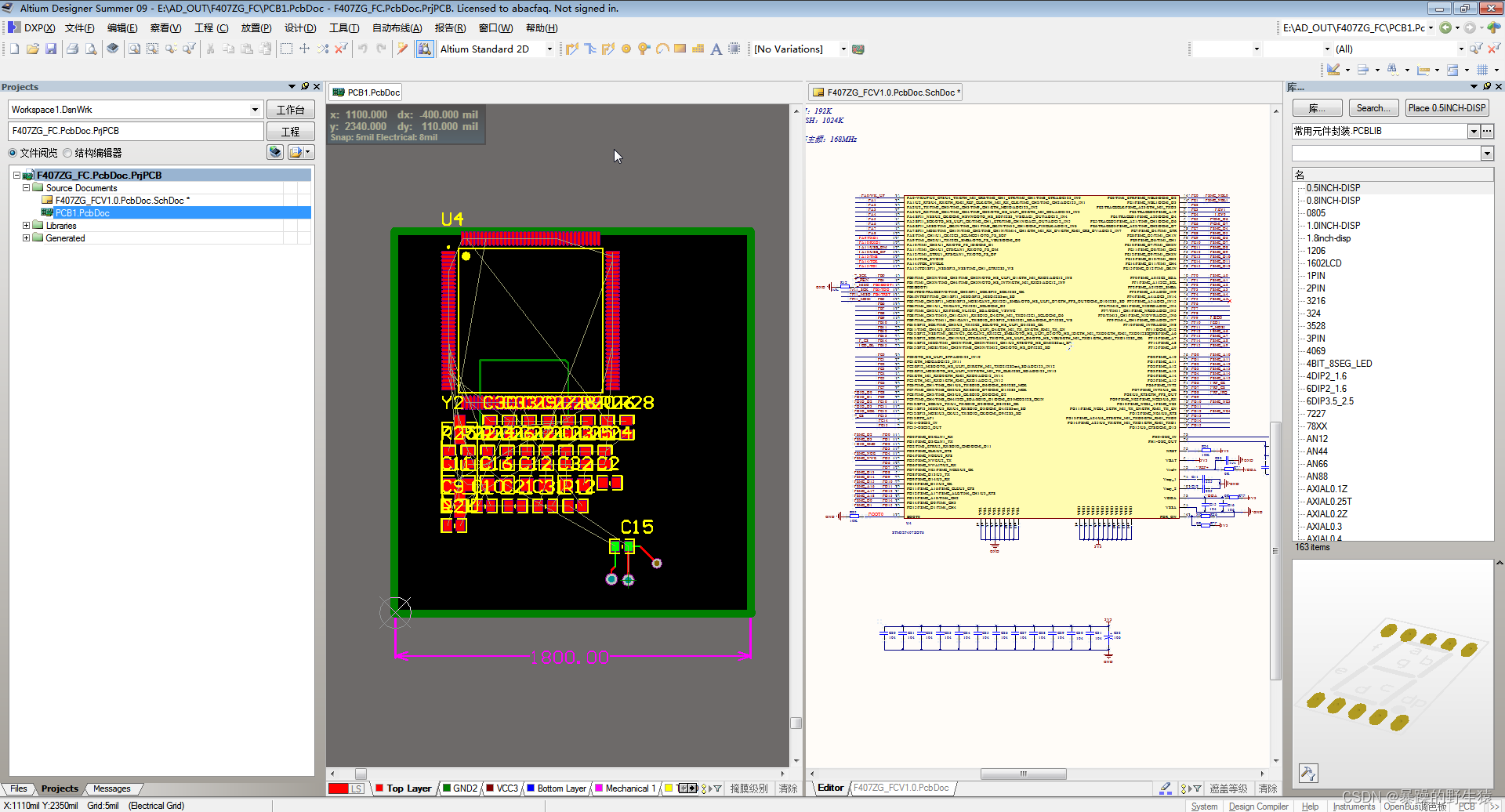

效果是，原理图和PCB各占半个工作区，如下图：

交叉选择：菜单栏->工具->交叉选择

当用鼠标在原理图中选中（高亮）N个元件时，PCB中对应的那N个元件也会被选中（高亮）。反之亦然。

交叉探针：菜单栏->工具->交叉探针

与交叉选择 类  似。当用鼠标在原理图中选中（高亮）一个元件时，PCB中对应的元件被唯一高亮，shift+c取消高亮。

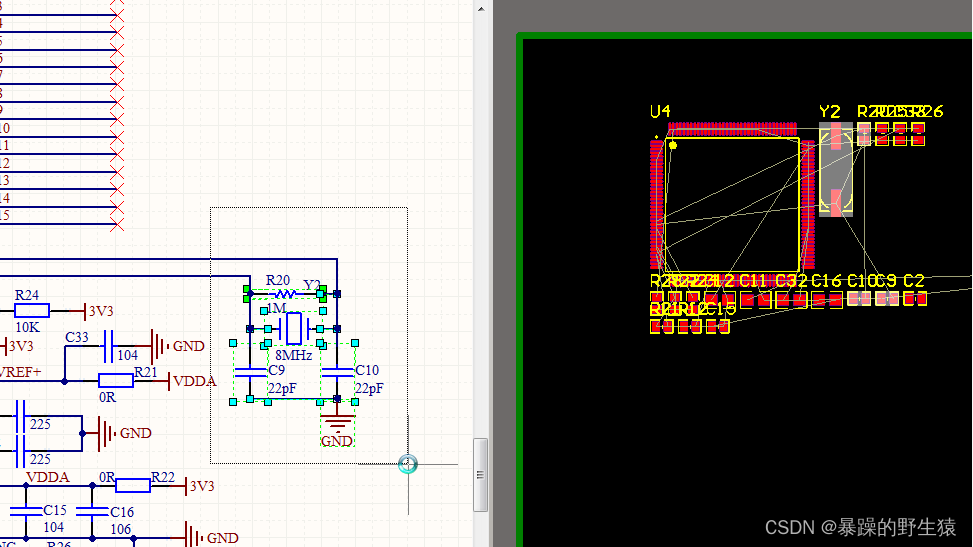

示例：我们在原理图中用鼠标框选一组元件，那么PCB中的对应元件也会被选中，如下图：

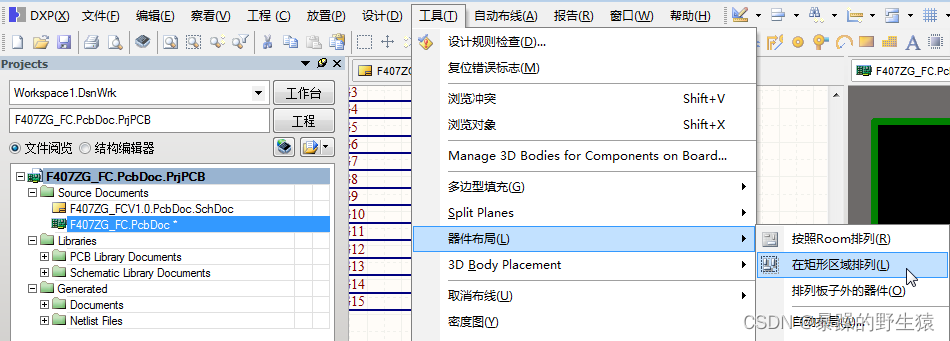

然后我们在PCB区域单击一下（进入编辑PCB状态），依次点击->工具->器件布局->在矩形区域排列：

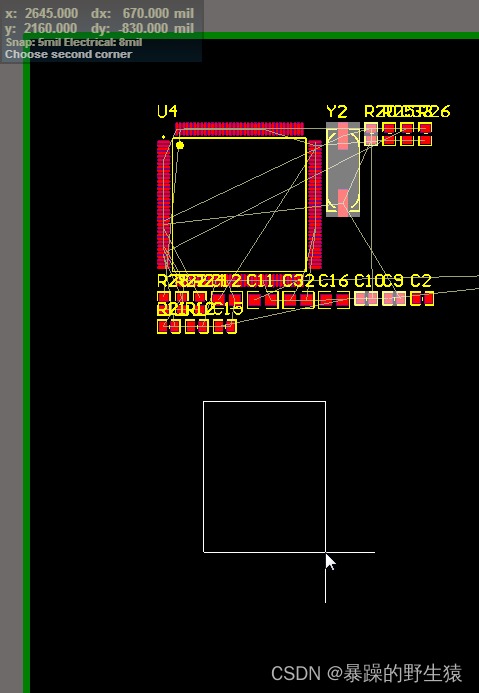

然后在PCB中用鼠标画出一个矩形，刚才被选中的元件就会被自动排列到这个矩形中：

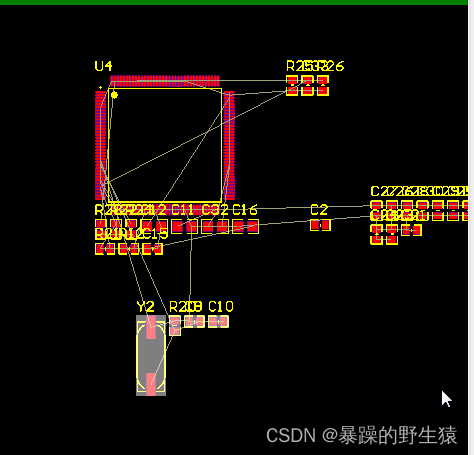

松开鼠标后，效果如下图所示：

有了这条知识，按照原理图中元件布局方式，把PCB中的元件组织起来了，非常方便
