利用Excel在Altium Designer中创建原理图元器件

方法如下：

1.File->New->Library->Schematic Library 新建一个一个原理图库文件

2.点击工具栏上图中的圈内图标，放置矩形框；

3.放置Pin脚；

⑴ 选择刚放置的连线，用Ctrl+C复制，然后删掉刚放置的连线，再选择Edit->Paste Array选项；Vertical是垂直向的增量，即管脚之间的间距，因坐标的关系，向下为负向，坐标的一列选-10，点OK之后，放置好管脚。生成左边管脚。

⑵ 再生成右侧的管脚，选择左边的第10个管脚，Ctrl+C复制后，再次选择Edit->Paste Array选项，vertical设置10。

⑶ 新建一个Excel文档，用来存放引脚信息。

4. 导入引脚信息;

⑴选中原理图中的所有引脚，如下图：

⑵ 在界面的右下角选择的SCH菜单，选择SCHLIB List弹出下图：

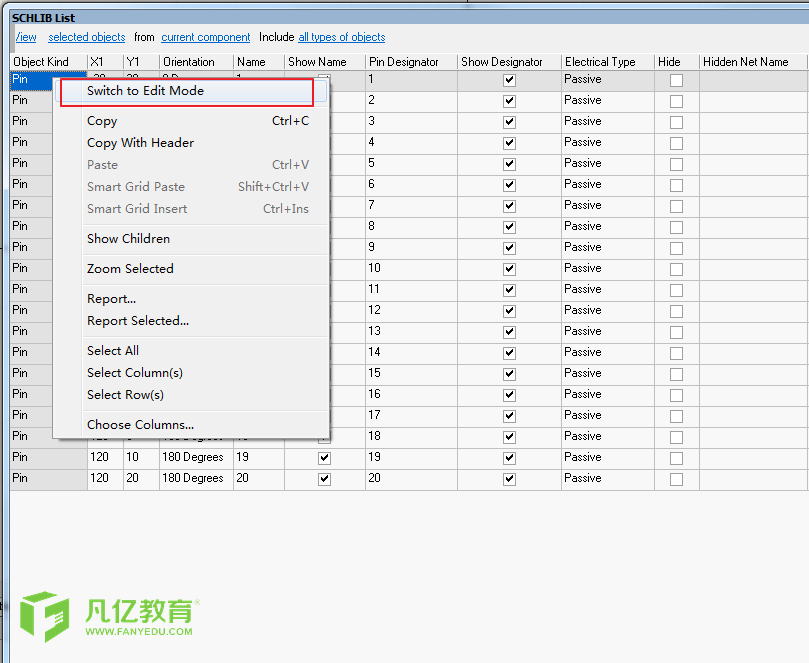

⑶ 右键并选择第一项，Switch to Edit Mode，进入可编辑模式：

⑷ 全选name项目下方的全部内容，回到Excel表格，复制对应管脚标识（name），然后右键选择Paste到SCH List 的Name栏目：

⑷ 全选name项目下方的全部内容，回到Excel表格，复制对应管脚标识（name），然后右键选择Paste到SCH List 的Name栏目：

6.调整原理图器件大小，管脚对齐等，至此完成。
