Altium Designer 16解决导线/焊盘报错：Clearance Constraint与Short-Circuit

      最近在做一个产品升级改造的项目，需要把老产品的51换成STM32。在更改电路设计时遇到一个奇怪的报错现象。采用的绘图软件是最新版的Altium Designer16.1。在更改完善原理图后，把原理图的更改导入到PCB文件中后，把生成的ROOM删除后， PCB中几乎所有焊盘、过孔和导线还是呈现报错的亮绿色。如下图所示，一个焊盘竟然还显示ClearanceConstraint的错误。这太匪夷所思了。

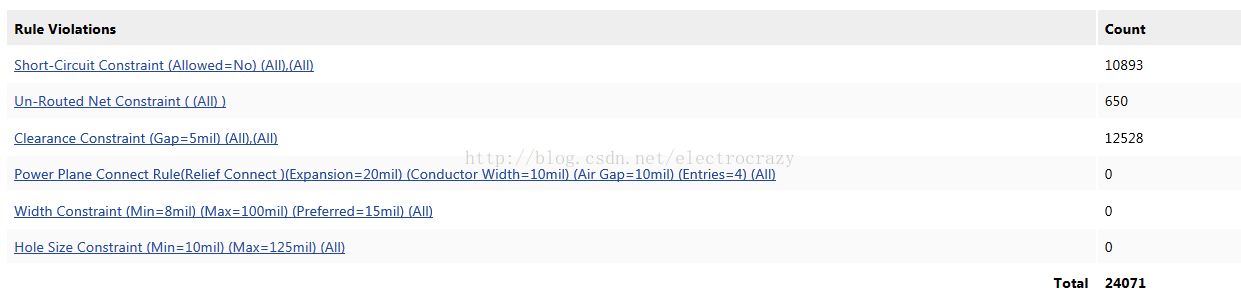

       刚开始以为是布线的影响，把所有的布线全部Un-Route之后，还是满屏绿油油。接着进行规则检查，吓了一跳，一点布线都没有，竟然出现10839处Short-Circuit以及12528处ClearanceConstraint。真是太奇怪了。

       把鼠标静置在一个固定孔上，竟然出现满屏的错误。

        直觉告诉我，这些焊盘、过孔全部都粉身碎骨然后还上下层全部黏连在一起，不然仅仅一个没布线的固定孔能够出现这么多错误。而造成这一现象的原因很可能是文件内容损坏，或者文件格式冲突。由于之前PCB采用protel 99se设计，而我采用的是Altium Designer16.1，之间隔着N多版本，以前的PCB文件就像穿越一样，和现在的版本格格不入。

      针对上边的分析，新建了一个PCB文件。由于个人比较懒，不想完全重新设计，于是把老版本PCB文件全选之后复制粘贴到新建的PCB文件里。然后上边的报错问题就解决了。

      按道理讲新版本软件应该兼容老版本软件设计的文件，以前采用的 DXP2004以及Altium Designer 6.9等均能很好的支持protel 99se版本的文件。但是这次却出现了了这样的问题，不知道是偶然现象，还是说Altium Designer16.1和protel 99se确实相差太多版本，导致兼容性不好。
