Altium Designer中Clearance Constraint错误修正方法

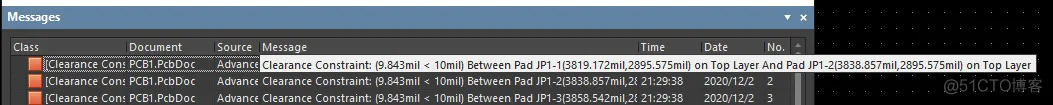

如图所示是使用AD时经常遇见的 Clearance Constraint 报错

Altium Designer 中的 Clearance Constraint 错误如何修改_IT

在PCB文件中体现为这样：

Altium Designer 中的 Clearance Constraint 错误如何修改_IT_02

解决方案1：

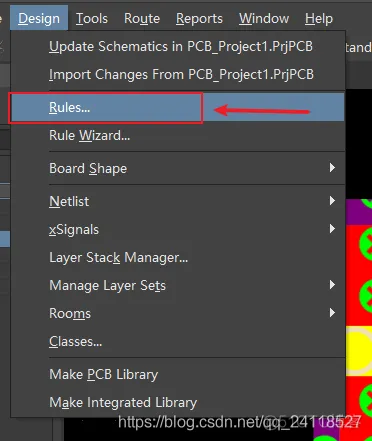

选择菜单栏中的Design

选择Rules

Altium Designer 中的 Clearance Constraint 错误如何修改_IT_03

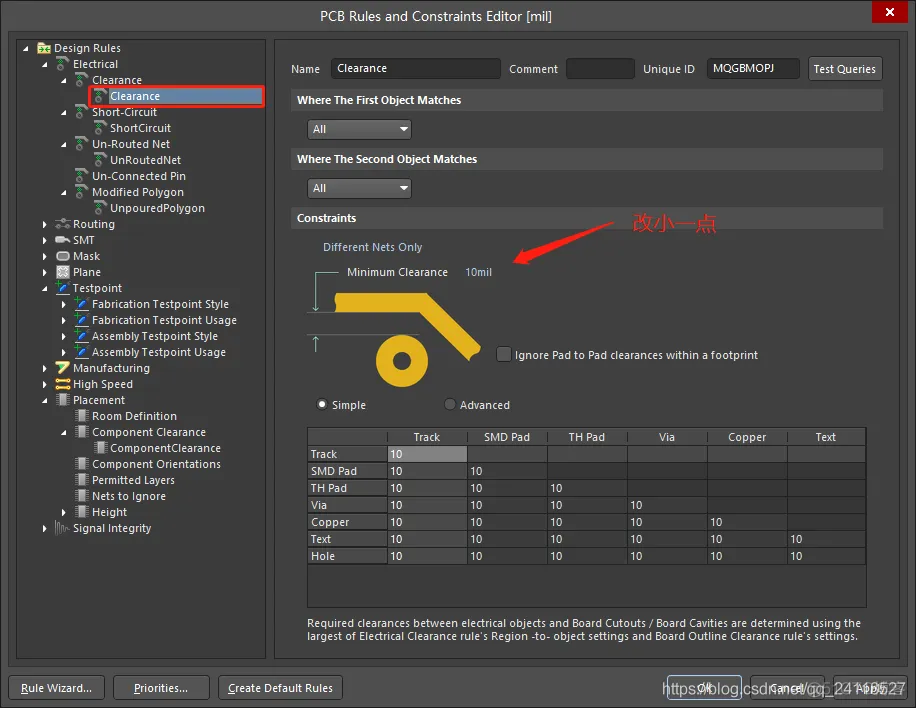

找到Clearance，然后改小一点

Altium Designer 中的 Clearance Constraint 错误如何修改_硬件_04

解决方案2：

不选中任何期间

Altium Designer 中的 Clearance Constraint 错误如何修改_菜单栏_05

按下快捷键 T + M 即可
