覆铜与板边距离设置方法

这个问题涉及到规则。首先进入到规则界面。选择菜单：工具→规则（快捷键D+R）。

找到关于间距的规则Clearance，右键新建规则。

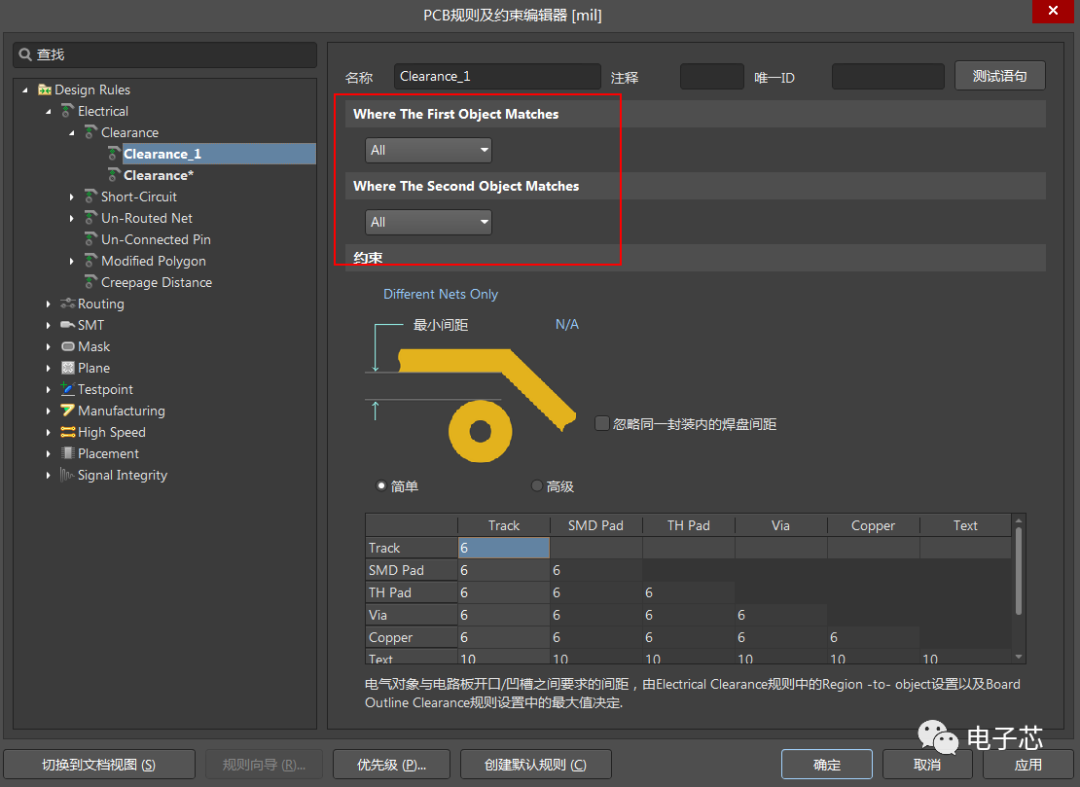

需要设置两个对象，也就是你要设置间距的两个内容。这里以铺铜和板边为例。其他的间距大家也可以按照此方法进行设置。

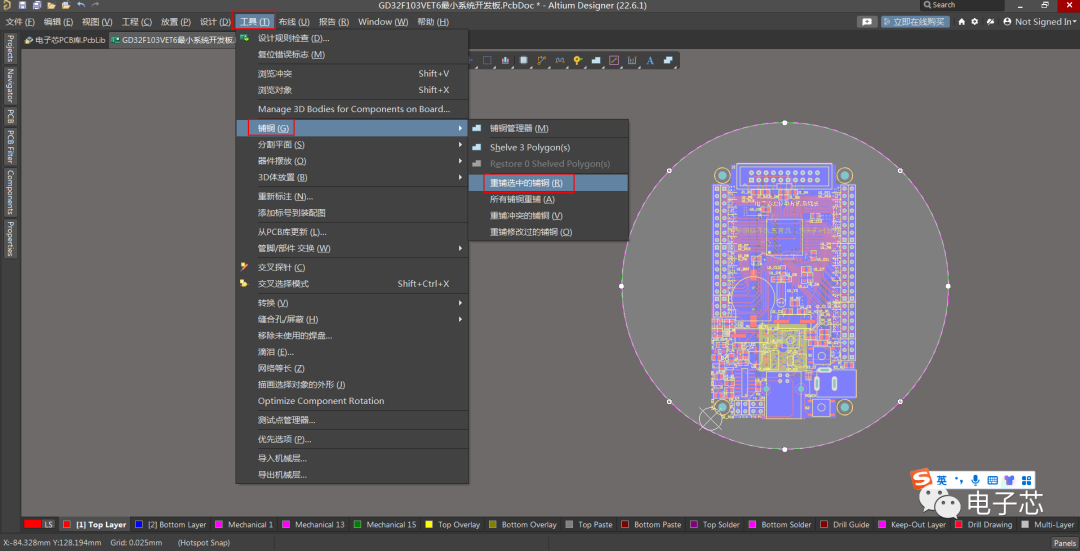

然后选择工具→铺铜→重铺选中的铺铜，或者使用快捷键TGR。

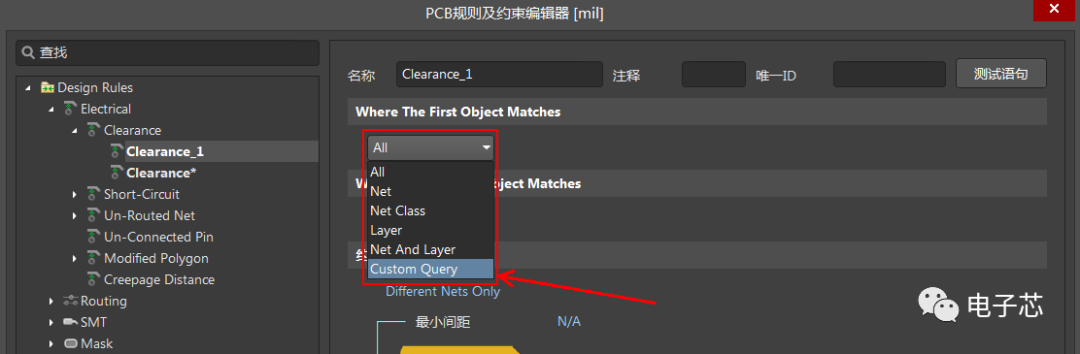

首先设置第一个间距的对象。选择Custom Query。

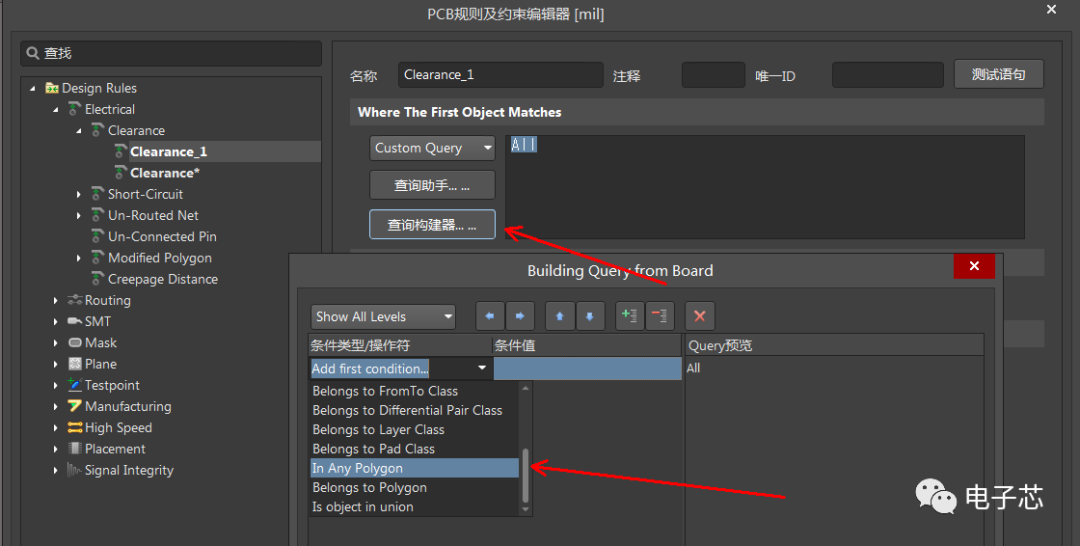

点击查询构建器，条件类型选择In Any Polygon。也就是选择铺铜作为其中一个对象。

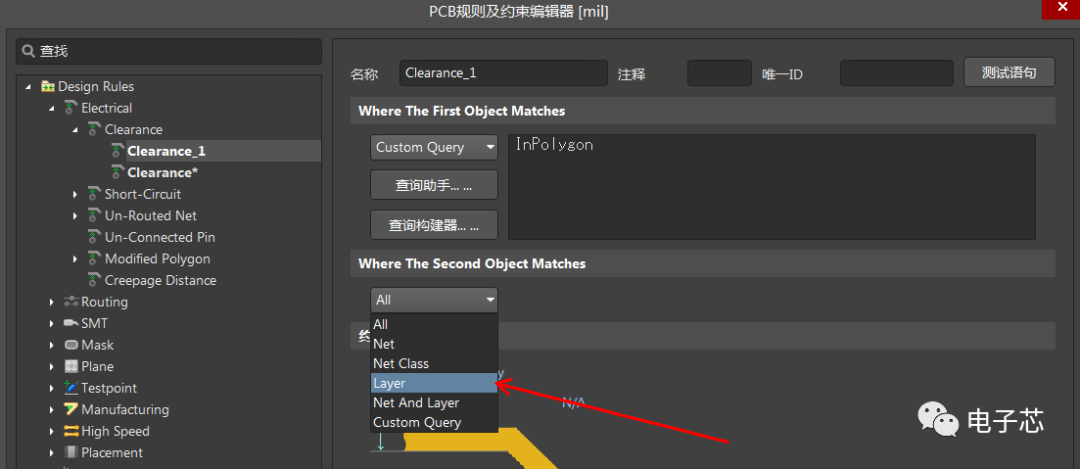

第二个间距的对象是层，因为板边都是在Keep-Out Layer层绘制的。所以选择Layer。

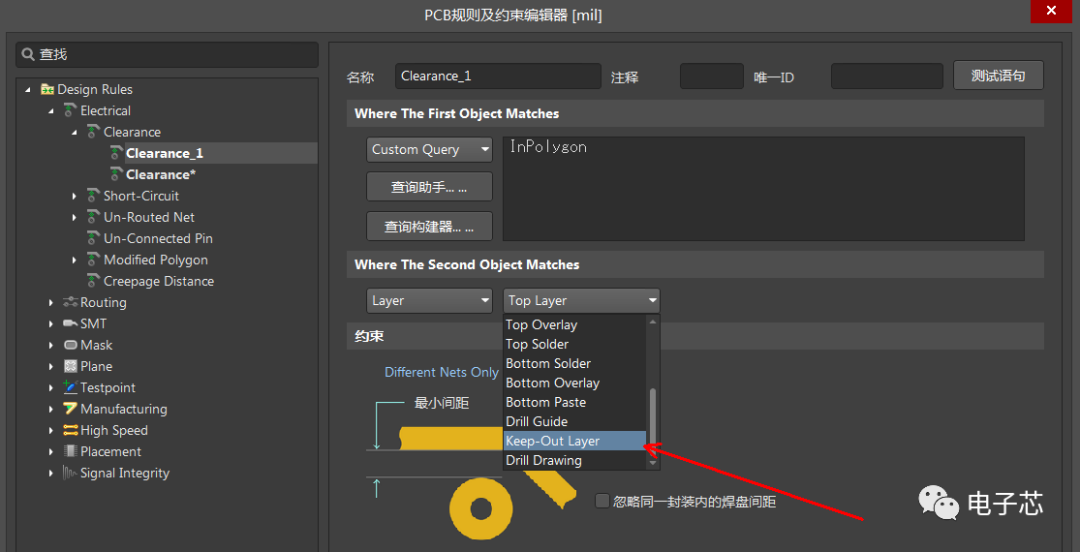

接下来选择Keep-Out Layer层即可。

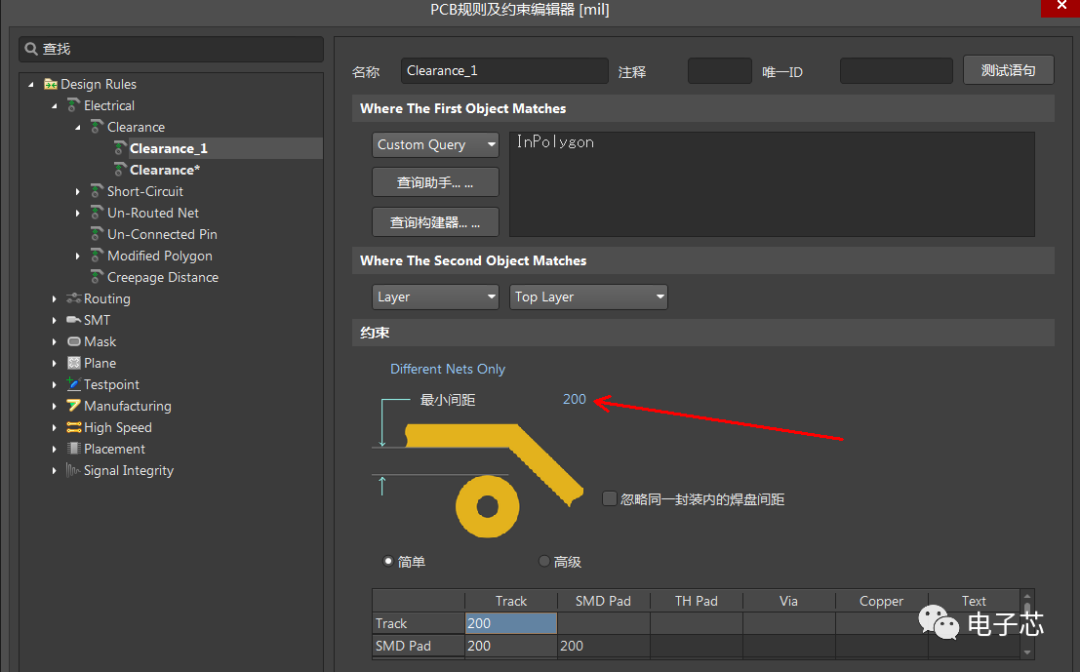

最终设置好间距数值。

设置好规则后，可以看到之前铺铜到板边的距离已经有报错，小于设置的200mil。

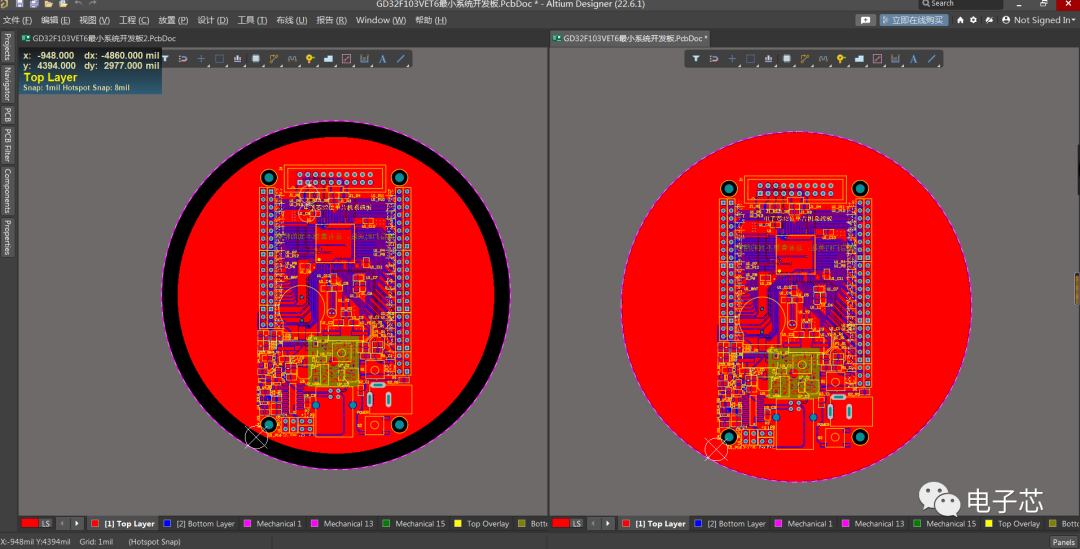

最终的效果。

如果想设置其他类型的距离，可以参考此方法，只要选择对两个间距的对象，就可以实现间距设置。重点是规则的内容设置。
