Altium Designer覆铜后抠铜技巧分享

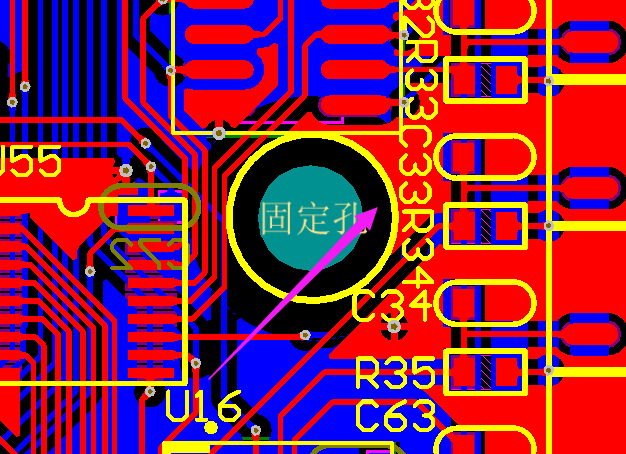

1、问题描述：如下图所示，在板卡覆铜结束后，考虑到EMC设计，突然想到覆铜要离固定孔远一些，就要对该部分进行抠铜处理。此时的解决办法有两种，一种是重新覆铜，重新覆铜太麻烦，不建议使用。另外一种是在已经覆好的铜上面抠除指定的区域。

二、解决步骤：

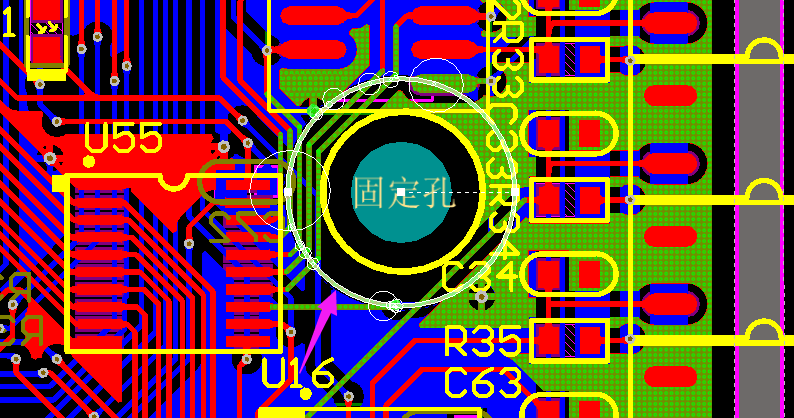

1、选择你要抠除的覆铜的布线层，使用画图功能画出指定的形状，如下图，我想抠除top layer层固定孔周围的铜，我先选择top layer层，然后再画一个圆。

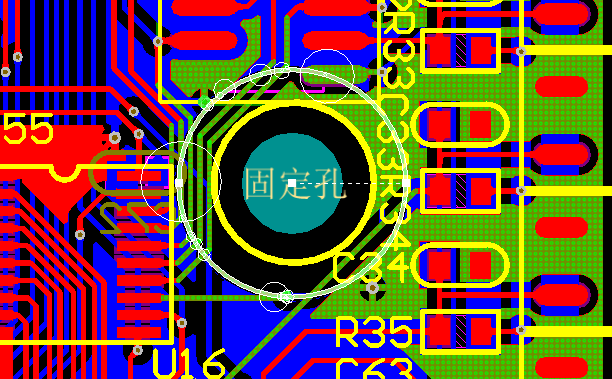

2、选中刚才画的那个圆，按快捷键“t→v→t”（注：快捷键要在英文输入法状态下按才有效）

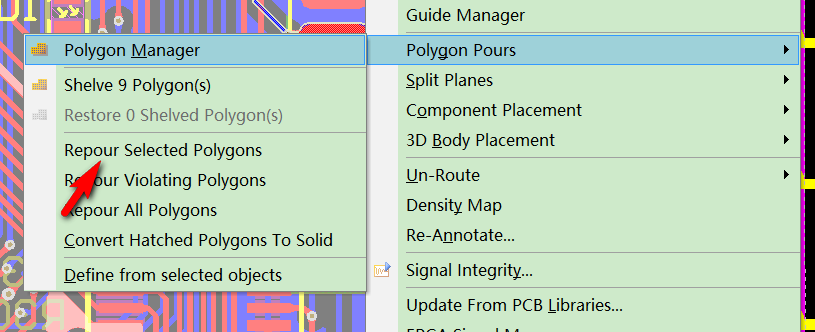

3、选中top layer层的覆铜，按快捷键“t→g”，选择下图箭头指向的选项（注：快捷键要在英文输入法状态下按才有效）

4、最后就可以看到重新覆铜后，刚才圆圈区域内就没有覆铜了。
