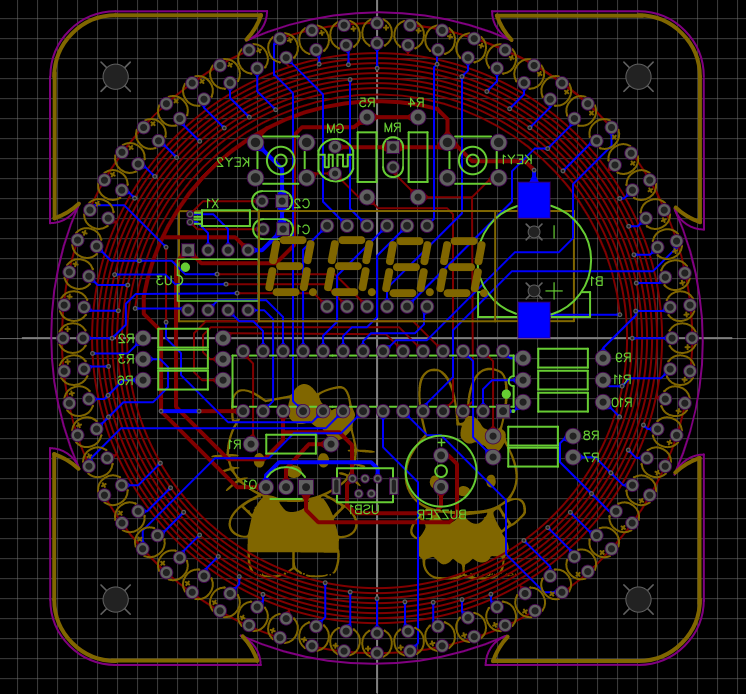

Altium Desnger常用元件查找技巧

　　Altium下Miscellaneous Devices.Intlib元件库中常用元件有：

　　电阻系列（res*）排组（res pack*）

　　电感（inductor*）

　　电容（cap*，capacitor*）

　　二极管系列（diode*，d*）

　　三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）

　　运算放大器系列（op*）

　　继电器（relay*）

　　8位数码显示管（dpy*）

　　电桥（bri*bridge）

　　光电耦合器（ opto* ，optoisolator ）

　　光电二极管、三极管（photo*）

　　模数转换、数模转换器（adc-8，dac-8）

　　晶振（xtal）

　　电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）

　　天线（antenna）

　　保险丝（fuse*）

　　开关系列（sw*）跳线（jumper*）

　　变压器系列（trans*）

　　晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib， 在search栏中输入 *soc 即可。

　　Altium下Miscellaneous connectors.Intlib元件库中常用元件有：

　　（con*，connector*）

　　（header*）

　　（MHDR*）

　　定时器NE555P 在库TI analog timer circit.Intlib中

　　电阻 AXIAL

　　无极性电容 RAD

　　电解电容 RB-

　　电位器 VR

　　二极管 DIODE

　　三极管 TO

　　电源稳压块78和79系列 TO-126H和TO-126V

　　场效应管 和三极管一样

　　整流桥 D-44 D-37 D-46

　　单排多针插座 CON SIP

　　双列直插元件 DIP

　　晶振 XTAL1

　　电阻：RES1，RES2，RES3，RES4;封装属性为axial系列

　　无极性电容：cap;封装属性为RAD-0.1到rad-0.4

　　电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0

　　电位器：pot1，pot2;封装属性为vr-1到vr-5

　　二极管：封装属性为diode-0.4（小功率）diode-0.7（大功率）

　　三极管：常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）

希望能帮助大家！
