AD中不同原理图网络高亮技巧

有看到很多同学有这样的疑问,AD为什么在原理图高亮的时候高亮的总是同一页原理图的同一网络,而不同原理图的同一网络没有高亮。

首先我们需要知道,要想高亮不同原理图之间的同一网络,最关键是要这些网络之间存在电气连接,下面给大家一一举例介绍:

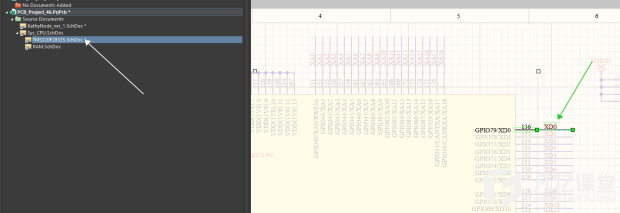

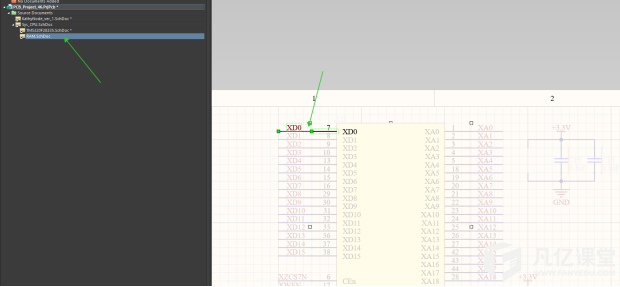

1)层次原理图和单页原理图的同一网络高亮,我们只需要利用网络标签进行连接就够了,如图所示是层次原理图同一网络的高亮,XD0网络在层次原理图被同时高亮了

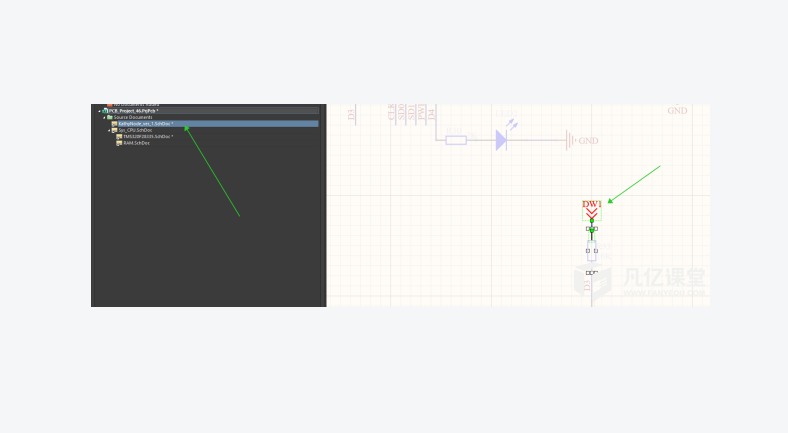

2)不同原理图的同一网络高亮,不同原理图的网络连接用网络标签是不能够进行电气连接的,所以我们需要用到离图连接器才可以进行电气连接,如图所示,两个原理图之间的DW1网络同时被高亮了
